Întrerupătorul cu patru poli Schneider Electric ComPacT NSX100F este un dispozitiv de protecție profesional și versatil, conceput în principal pentru protecția rețelelor de distribuție. Dispozitivul C10F47E100 are un curent nominal de 100 A și o capacitate de întrerupere a scurtcircuitului de 36 kA la 415 VAC, oferind o protecție excelentă pentru aplicații industriale și comerciale de intensitate medie. Întrerupătorul de protecție împotriva defectelor la împământare ComPacT NSX100F este echipat cu funcții de protecție electronică de ultimă generație. Unitatea de declanșare MicroLogic Vigi 7.2E oferă funcții de protecție LSIR: întârziere lungă (L) împotriva suprasarcinilor, întârziere scurtă (S) împotriva scurtcircuitelor, instantanee (I) împotriva scurtcircuitelor și reziduale (R) împotriva defectelor la pământ. Sensibilitatea la defect la împământare poate fi reglată într-un interval larg, de la 30 mA la 5 A, oferind o flexibilitate excepțională pentru o varietate de aplicații. Intervalul de protecție cu întârziere lungă poate fi reglat de la 40 la 100 A cu 9 setări diferite, permițând adaptarea precisă la cerințele sistemului în cauză. Dispozitivul are multe caracteristici avantajoase, cum ar fi un afișaj LCD care furnizează date în timp real și o funcție de măsurare a energiei. Indicatorii locali (LED-uri verzi, portocalii și roșii) fac ca starea întrerupătorului de circuit să fie imediat vizibilă. Capacitățile de comunicare includ istoricul cu marcaj temporal și jurnale de evenimente, indicatori de întreținere, valori instantanee și de cerere, valori maxime/minime, setări de protecție și alarmă, măsurarea energiei și măsurarea curentului și puterii de cerere. Întrerupătorul are protecție IP40 și rezistență la impact IK07, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, permițând o gamă largă de aplicații. Întrerupătorul ComPacT NSX100F este disponibil într-un design fix, cu dimensiuni de 140 mm lățime, 161 mm înălțime și 86 mm adâncime. Este potrivit atât pentru instalarea orizontală, cât și pentru cea verticală. Distanța dintre punctele de conectare este de 35 mm. Durata de viață mecanică a întrerupătorului este de 50.000 de cicluri, în timp ce durata de viață electrică variază între 10.000 și 50.000 de cicluri, în funcție de sarcină. În conformitate cu standardul EN/IEC 60947-2, este potrivit și pentru izolare, ceea ce sporește și mai mult flexibilitatea sa de utilizare. Întrerupătorul C10F47E100 este recomandat în special pentru utilizarea în locații în care sunt necesare atât o protecție sporită împotriva defectelor la pământ, cât și o protecție fiabilă împotriva suprasarcinii, cum ar fi instalații industriale, clădiri comerciale și infrastructuri critice.

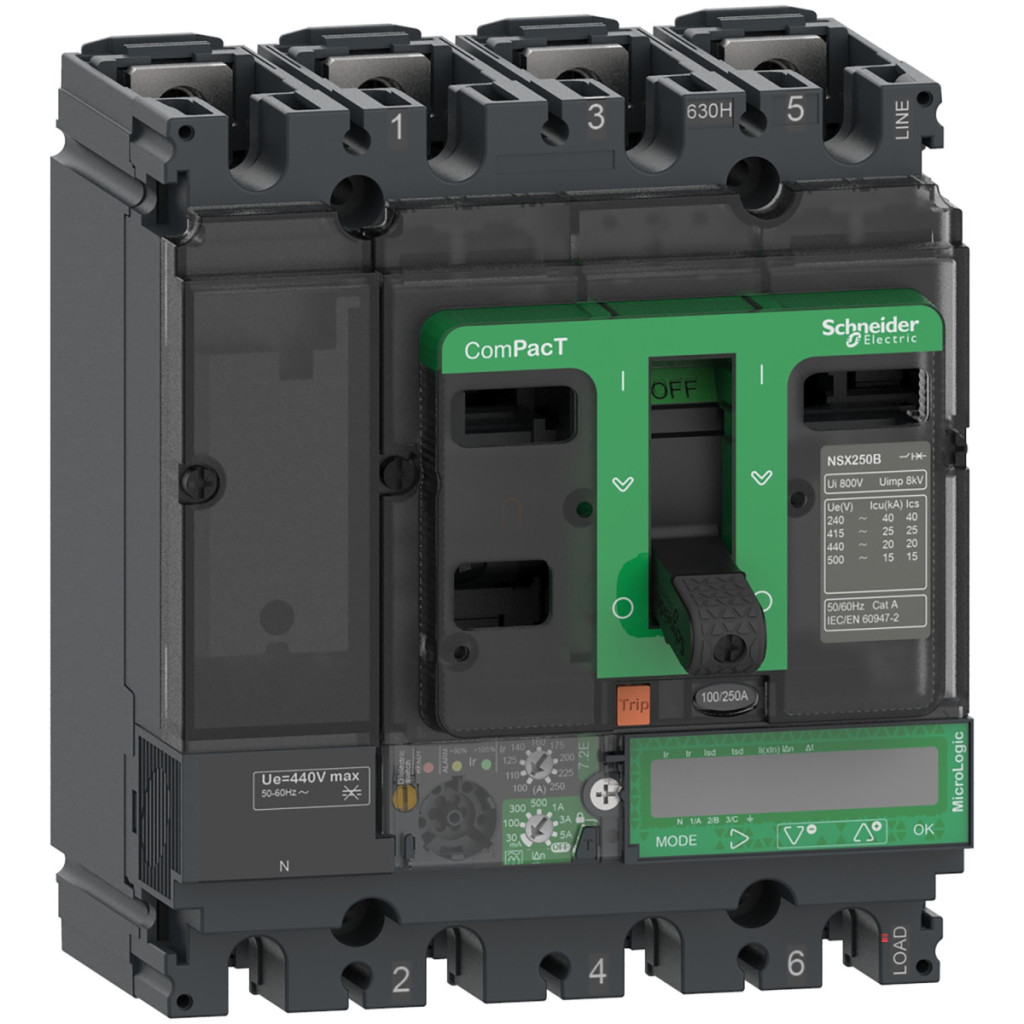

Schneider Electric ComPacT NSX (2021) - C10F47E100 - Întrerupător NSX100F, 36 kA 415 VAC, MicroLogic 7.2 E Vigi unitate de eliberare 100 A, 4P4d date tehnice
Date generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100F
Tipul produsului sau al componentei: Întrerupător de protecție împotriva defectelor la împământare
Aplicația dispozitivului: Distribuție
Caracteristici tehnice
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere la scurtcircuit:
85 kA Icu 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
36 kA Icu 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
35 kA Icu 440 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA Icu 500 V CA 50/60 Hz, conform IEC 60947-2
22 kA Icu 525 V CA 50/60 Hz, Conform IEC 60947-2
8 kA Icu 660/690 V CA 50/60 Hz, conform IEC 60947-2. Electronică
Funcții de protecție ale unității de declanșare: LSIR
Tip de control: Comutator
Metoda de montare a întrerupătorului: Fixă
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
R: protecție la defect la împământare
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tipul de reglare a sensibilității protecției împotriva defectelor la împământare: Reglabil
Intervalul de reglare a sensibilității protecției împotriva defectelor la împământare: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Caracteristici fizice
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Rezistență la impact IK: IK07, conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
