Întrerupătorul Schneider Electric ComPacT NSX100H este un întrerupător extrem de eficient și versatil, conceput special pentru aplicații de protecție a motoarelor. Modelul C10H32M025 are o putere nominală de 25 A la o temperatură ambiantă de 65 °C și este disponibil într-o versiune cu 3 poli, ideală pentru protecția motoarelor trifazate. Acest întrerupător de circuit are o capacitate de întrerupere remarcabilă, care variază la diferite niveluri de tensiune: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a. 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a., în conformitate cu standardul IEC 60947-2. Certificat și conform UL 60947-4-1: capacitate de rupere de 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 10 kA la 600 V c.a. Codul capacității de întrerupere este H, ceea ce indică o valoare de 70 kA măsurată la 415 V c.a. Această capacitate mare de întrerupere asigură o protecție adecvată chiar și în condiții severe de scurtcircuit, ceea ce este deosebit de important în mediile industriale. Întrerupătorul ComPacT NSX100H este echipat cu o unitate de declanșare electronică MicroLogic 2.2 M, care oferă funcții de protecție LSoI (supraîncărcare de lungă durată, scurtcircuit de scurtă durată și scurtcircuit instantaneu). Unitatea de declanșare oferă 5, 10 și 20 de clase de declanșare pentru protecția motorului și asigură, de asemenea, protecție împotriva dezechilibrului de fază. Protecția cu întârziere lungă (Ir) poate fi reglată cu 9 setări diferite în intervalul 12-25 A, în timp ce protecția cu întârziere scurtă (Isd) poate fi reglată, de asemenea, cu 9 setări în intervalul 5-13 x Ir. Protecția instantanee la scurtcircuit (Ii) are o valoare fixă de 425 A. Memoria termică are o durată de 20 de minute înainte și după declanșare, ceea ce crește eficacitatea protecției în cazul suprasolicitării repetate. Întrerupătorul este proiectat pentru funcționare continuă, după cum o demonstrează durata sa de viață mecanică și electrică ridicată: durata sa de viață mecanică este de 50.000 de cicluri, iar durata sa de viață electrică variază între 10.000 și 50.000 de cicluri la diferite niveluri de tensiune și sarcini. Comutatorul este acționat de un mecanism cu pârghie, iar disjunctorul poate fi montat într-o poziție fixă, fie orizontal, fie vertical. Conexiunea frontală atât în partea superioară, cât și în partea inferioară permite o instalare flexibilă. Caracteristicile fizice ale ComPacT NSX100H sunt, de asemenea, demne de remarcat: are o lățime de 105 mm, o înălțime de 161 mm și o adâncime de 86 mm. Greutatea netă a produsului este de 2,05 kg. Întrerupătorul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Dispozitivul poate funcționa într-un interval larg de temperaturi: -25...70 °C temperatură de funcționare și -50...85 °C temperatură de depozitare. Umiditatea relativă poate fi de 0...95%. Funcționarea deasupra nivelului mării este posibilă până la o altitudine de 0-2000 m fără nicio reducere a performanței și între 2000-5000 m cu o reducere a performanței.

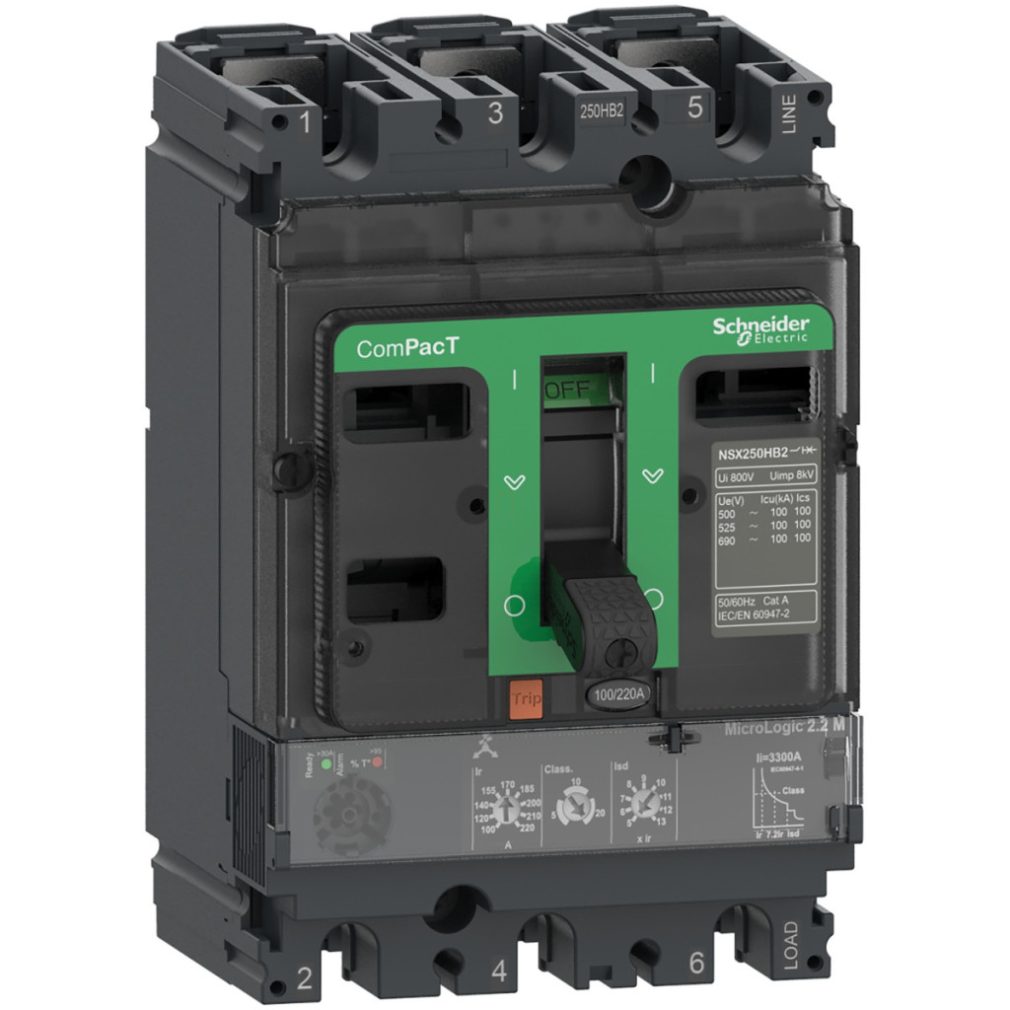

Schneider Electric ComPacT NSX (2021) - C10H32M025 - Întrerupător NSX100H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.2 M 25 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100H
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Protecția motorului
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 25 A la 65 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, în conformitate cu EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
100 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz conform UL 60947-4-1
65 kA Icu 480 V CA 50/60 Hz conform UL 60947-4-1
10 kA Icu 600 V CA 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: H 70 kA 415 V AC
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.2 M
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tip de control: Pârghie
Metoda de montare a întrerupătorului: Fixă
Putere nominală a unității de declanșare: 25 A la 65 °C
Clasa de declanșare a motorului: 5, 10, 20
Protecție suplimentară a motorului: Dezechilibru de fază
Protecție cu întârziere lungă
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil 9 setări
Interval de reglare a declanșării protecției cu întârziere lungă: 12...25 A
Tip de reglare a întârziere protecție cu întârziere lungă tr: Fixă
Protecție cu întârziere scurtă
Tip de setare a declanșării protecției cu întârziere scurtă Isd: 9 setări reglabile
Interval de setare a declanșării protecției cu întârziere scurtă: 5...13 x Ir
Tipul de reglare a întârziere protecție cu întârziere scurtă tsd: Fixă
Protecție instantanee
Tipul de reglare a declanșării protecției instantanee Ii: Fixă
Interval de reglare a declanșării protecției instantanee: 425 A
Caracteristici fizice
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,05 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura aerului ambiant pentru funcționare:-25...70 °C Temperatura aerului ambiant pentru depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000...5000 m cu reducerea performanței
