Schneider Electric ComPacT NSX100H este un întrerupător profesional pentru protecția motoarelor, conceput special pentru aplicații industriale și protecția motoarelor. Modelul C10H32M100 are un design cu 3 poli și este echipat cu o unitate de declanșare electronică MicroLogic 2.2M, care asigură un curent nominal de 100 A la o temperatură ambiantă de 65 °C. Acest membru al seriei ComPacT NSX se mândrește cu o capacitate de întrerupere excepțională: 70 kA la 380/415 V CA (50/60 Hz), testată în conformitate cu IEC 60947-2. Întrerupătorul oferă o capacitate de întrerupere remarcabilă la diferite niveluri de tensiune: 100 kA la 220/240 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. De asemenea, are valori excelente în conformitate cu standardul UL 60947-4-1: 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 10 kA la 600 V c.a. Toate aceste valori oferă o protecție excelentă împotriva curenților de scurtcircuit, făcând disjunctorul o alegere ideală chiar și în medii industriale critice. Unitatea de declanșare electronică MicroLogic 2.2M oferă funcții complexe de protecție, inclusiv protecție la suprasarcină (L), protecție întârziată la scurtcircuit (So) și protecție instantanee la scurtcircuit (I). O caracteristică remarcabilă este protecția de fază, care oferă protecție atunci când motorul este încărcat asimetric. Intervalul de reglare a protecției pe termen lung (Ir) al unității de declanșare poate fi ajustat între 50 și 100 A, cu 9 opțiuni de reglare diferite. Protecția la scurtcircuit (Isd) poate fi setată la 5-13 ori valoarea Ir, de asemenea cu 9 niveluri de reglare diferite. Valoarea protecției instantanee la scurtcircuit (Ii) este fixată la 1500 A. O caracteristică specială a întrerupătorului este memoria termică de 20 de minute, care stochează condițiile înainte și după declanșare, sporind astfel fiabilitatea protecției. ComPacT NSX100H poate fi utilizat până la o tensiune de funcționare de 690 V c.a., cu o tensiune de izolație de 800 V c.a. și o tensiune de rezistență de 8 kV. Dispozitivul este adecvat pentru izolație în conformitate cu standardul EN/IEC 60947-2. Durata sa de viață mecanică este de 50.000 de cicluri de comutare, iar durata de viață electrică variază între 10.000 și 50.000 de cicluri, în funcție de sarcină. Pierderea de putere a polului este de numai 4,7 W, asigurând o funcționare eficientă din punct de vedere energetic. Întrerupătorul este montat pe partea din spate și poate fi instalat atât în poziție orizontală, cât și verticală. Punctele sale de conectare sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Acesta oferă o indicație locală sub forma unui LED intermitent (verde) când este gata de funcționare, iar un LED roșu indică când temperatura depășește valoarea setată (95% Ith). Dimensiuni: lățime 105 mm, înălțime 161 mm, adâncime 86 mm, greutate netă 2,05 kg. Dispozitivul este conform cu o serie de standarde de mediu: are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -50 °C și +85 °C. Poate fi utilizat la niveluri de umiditate relativă între 0 și 95% și la altitudini de până la 2000 de metri fără nicio reducere a performanței, și între 2000 și 5000 de metri cu o reducere a performanței.

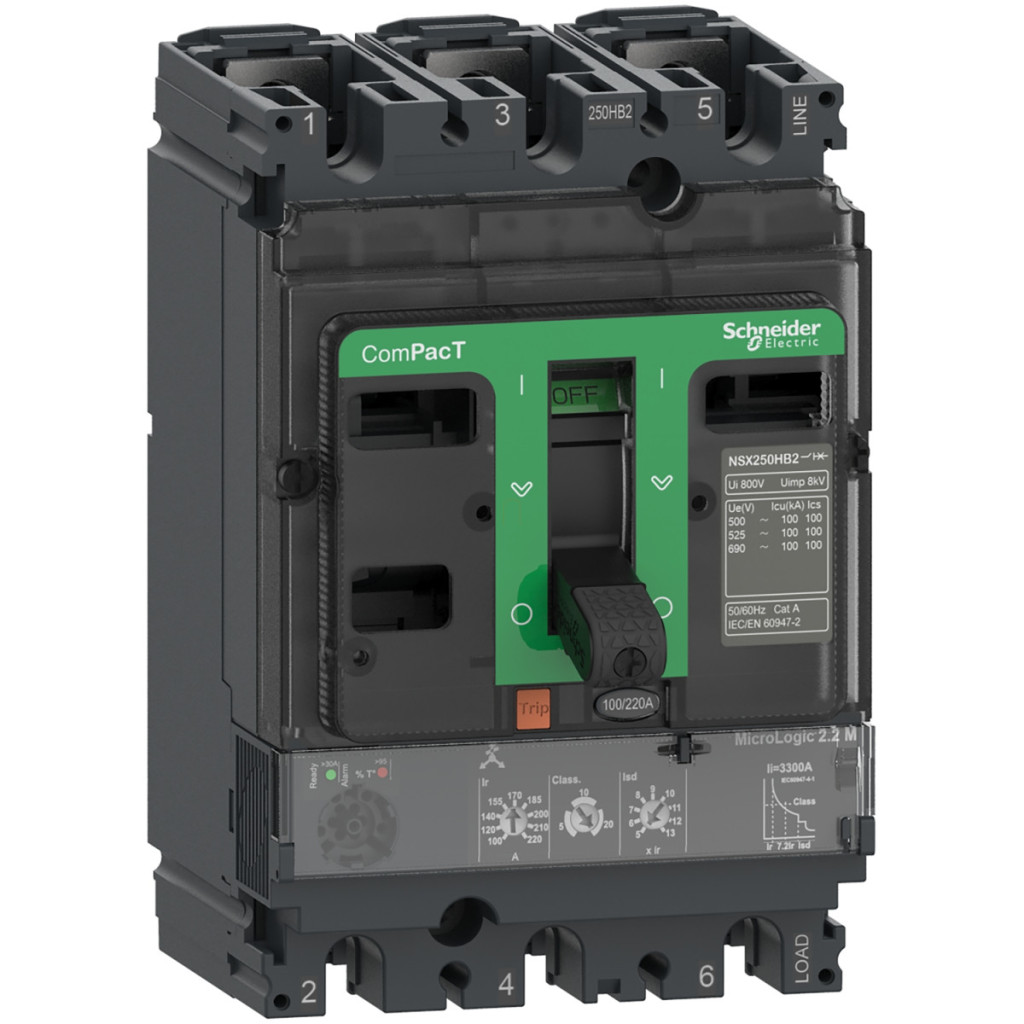

Schneider Electric ComPacT NSX (2021) - C10H32M100 - Întrerupător NSX100H, 70 kA 415 VAC, unitate de declanșare MicroLogic 2.2 M 100 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100H
Tipul produsului sau al componentei: Întrerupător automat
Aplicație: Protecția motorului
Poli: 3P
Poli protejați: 3D
Curent nominal: 100 A la 65 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2
50 kA Icu la 500 V CA 50/60 Hz conform IEC 60947-2
35 kA Icu la 525 V CA 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz conform UL 60947-4-1
65 kA Icu la 480 V CA 50/60 Hz conform UL 60947-4-1
10 kA Icu la 600 V CA 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: H 70 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.2 M
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Mod de control: Manetă de comutare
Mod de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate nominală de întrerupere: Aceeași cu valorile capacității de întrerupere
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: 50.000 de cicluri la 440 V In/2
30.000 de cicluri la 440 V In
20.000 de cicluri la 690 V In/2
10.000 de cicluri la 690 V In
Pierdere de putere pe pol: 4,7 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Orientată în jos pe panoul posterior
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Funcții de protecție
Tipuri de protecție: L: protecție la suprasarcină (pe termen lung)
So: protecție la scurtcircuit cu întârziere
I: protecție instantanee la scurtcircuit
Valoarea nominală a unității de declanșare: 100 A la 65 °C
Clasa de declanșare a motorului: 10, 20, 5
Protecție suplimentară a motorului: Dezechilibru de fază
Tip setare declanșare pe termen lung: Ir (protecție termică), 9 setări reglabile
Interval setare protecție pe termen lung: 50...100 A
Tip întârziere protecție pe termen lung: Fixă
Tip setare protecție pe termen scurt: Isd, 9 setări reglabile
Interval setare protecție pe termen scurt: 5...13 x Ir
Tip întârziere protecție pe termen scurt: Fixă
Tip setare protecție instantanee: Ii, Fixă
Interval setare protecție instantanee: 1500 A
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Indicatori și conectori
Indicație locală: LED intermitent (verde) pentru starea de funcționare
LED 95% Ith (roșu) pentru supraîncălzire
Dimensiuni și date de mediu
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Greutate netă: 2,05 kg
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Protecție IP: IP40 conform IEC 60529
Protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței 2000...5000 m cu reducerea performanței
