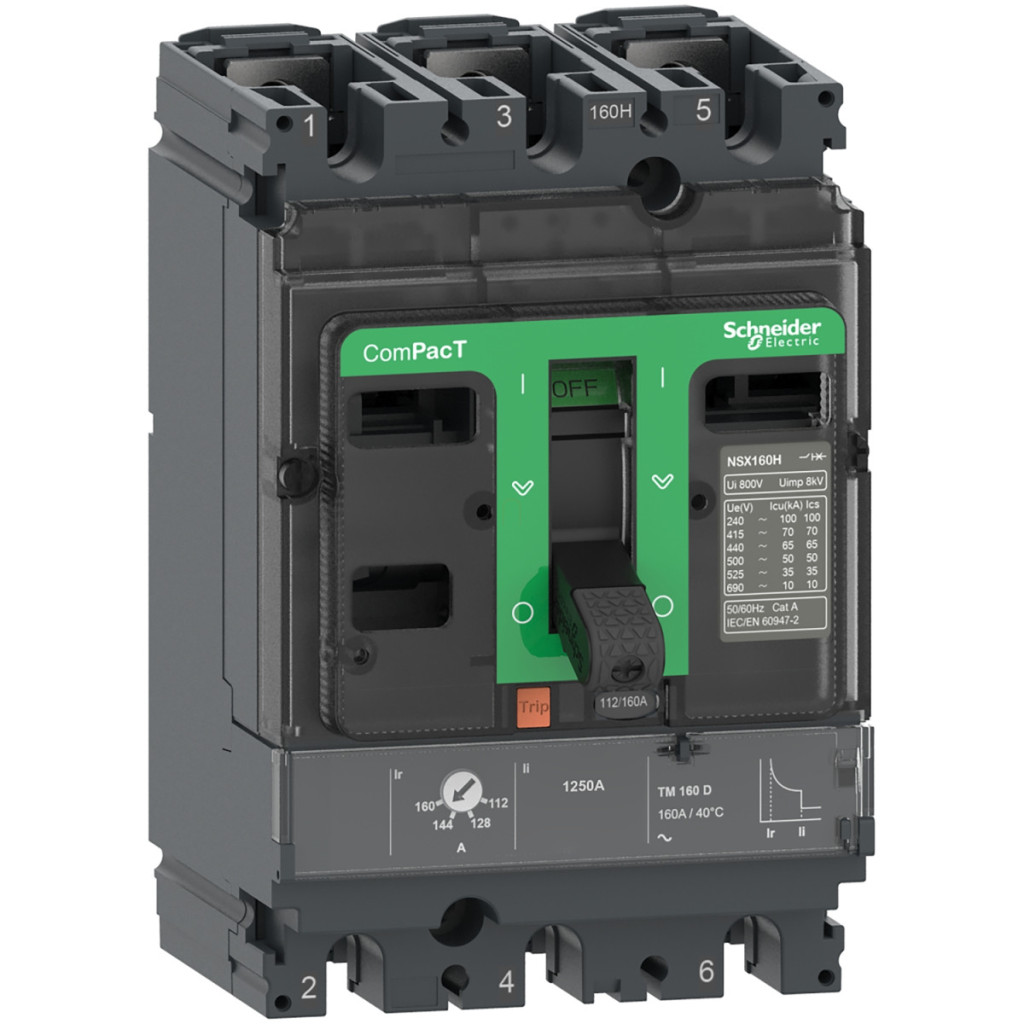

Schneider Electric ComPacT NSX (2021) - C10H3TM016 - Întrerupător NSX100H, 70 kA 415 VAC, unitate de declanșare TMD 16 A, 3P3d date tehnice
Caracteristici cheie
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100H
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Poli și protecție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Caracteristici electrice
Curent nominal [In]: 16 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
65 kA Icu la 440 V CA 50/60 Hz, conform IEC 60947-2
50 kA Icu la 500 V CA 50/60 Hz, conform IEC 60947-2
35 kA Icu la 525 V CA 50/60 Hz, conform IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
85 kA Icu 240 V c.a. 50/60 Hz, conform UL 60947-4-1
65 kA Icu la 480 V c.a. 50/60 Hz, conform UL 60947-4-1
10 kA Icu la 600 V c.a. 50/60 Hz, conform UL 60947-4-1
Cod capacitate de rupere: H 70 kA 415 V c.a.
Capacitate nominală de rupere în funcționare [Ics]: 100 kA 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
70 kA 380/415 V CA 50/60 Hz, conform IEC 60947-2
65 kA 440 V CA 50/60 Hz, conform IEC 60947-2
50 kA 500 V CA 50/60 Hz, conform IEC 60947-2
35 kA la 525 V CA 50/60 Hz, conform IEC 60947-2
10 kA la 660/690 V CA 50/60 Hz, conform IEC 60947-2
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de protecție: L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
Valoarea unității de declanșare: 16 A la 40 °C
Tipul de setare a răspunsului protecției cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a răspunsului protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Interval setare întârziere protecție cu întârziere lungă [tr]: 120...400 s la 1,5 x In
15 s la 6 x Ir
Setare protecție instantanee tip Ii: Fixă
Interval de setare protecție instantanee [Ii]: 190 A
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici fizice
Disipare de putere pe pol: 2,92 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Plat pe partea posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 35 mm
Număr de sloturi: 5 sloturi
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței
2000 m...5000 m cu reducere a performanței
Caracteristici mecanice
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: 50.000 de cicluri la 440 V In/2
30.000 de cicluri la 440 V In
20.000 de cicluri la 690 V In/2
10.000 de cicluri la 690 V In
Metoda de montare a întrerupătorului: Fixă
Tip de control: Manetă de comutare
