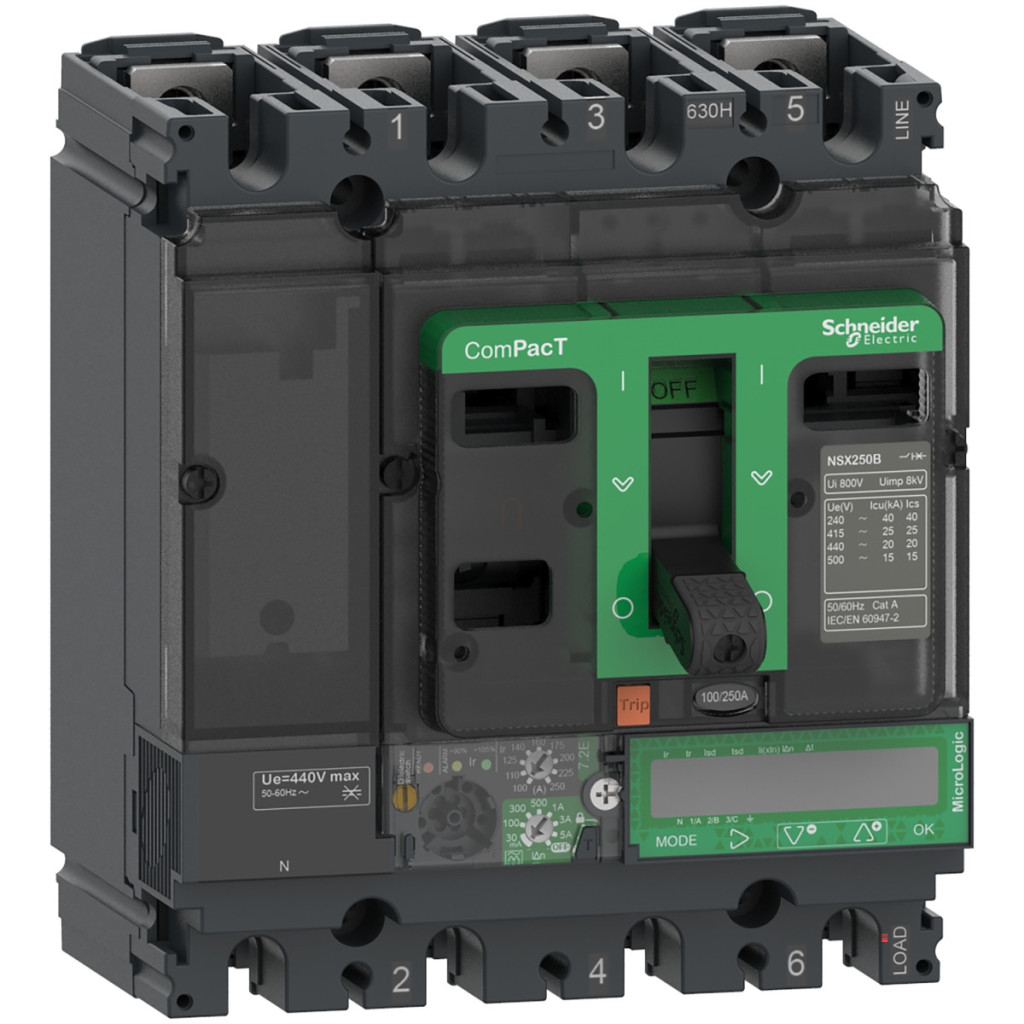

Întrerupătorul Schneider Electric ComPacT NSX100H este o soluție premium pentru protejarea rețelelor electrice din clădirile industriale și comerciale, garantând un nivel ridicat de siguranță și fiabilitate. Dispozitivul cu 4 poli, cu numărul de articol C10H47E040, are un curent nominal de 40 A și este echipat cu funcții avansate de protecție electronică prin intermediul unității de declanșare MicroLogic 7.2 E Vigi. Întrerupătorul de circuit are o capacitate de întrerupere remarcabilă: 70 kA la 380/415 V c.a. și până la 100 kA la 220/240 V c.a. Acest lucru îl face deosebit de potrivit pentru instalarea în rețele cu putere mare de scurtcircuit. Dispozitivul este conform cu standardul EN/IEC 60947-2 și are o tensiune de izolație de 500 V CA. De asemenea, dispune de funcția inovatoare de protecție împotriva defectelor la împământare ComPacT NSX100H (Vigi), care asigură o protecție personală adecvată și siguranță împotriva incendiilor, cu detectarea de clasa A și sensibilitate reglabilă (de la 30 mA la 5 A). Unitatea de declanșare MicroLogic 7.2 E Vigi oferă funcții avansate de protecție: protecție la suprasarcină (L), protecție la defecte de scurtă durată (S), protecție la defecte instantanee (I) și protecție la defecte la pământ (R). Protecția la suprasarcină este reglabilă în intervalul 18-40 A, cu nouă setări diferite. Sensibilitatea protecției la supracurent de scurtă durată poate fi de 1,5-10 ori mai mare decât curentul setat (Ir), în timp ce protecția la supracurent instantaneu poate fi setată la 1,5-15 ori mai mare decât curentul nominal (In). O caracteristică specială a declanșării electronice este funcția de memorie termică de 20 de minute, care ia în considerare condițiile înainte și după declanșare. Sensibilitatea protecției împotriva defectelor la pământ poate fi reglată într-un interval larg: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A sau 5 A, iar timpul de întârziere poate fi reglat de asemenea de la 0 ms la 1 s. Un avantaj suplimentar al disjunctorului ComPacT NSX100H este afișajul LCD încorporat cu funcție de măsurare a energiei. Afișajul oferă o mulțime de informații utile, cum ar fi evenimente marcate cu data și ora, indicatori de întreținere, valori instantanee și de cerere, valori maxime/minime, setări de protecție și alarmă și date de măsurare a energiei. Indicarea stării locale este asigurată de trei LED-uri: un LED verde intermitent pentru starea de funcționare, un LED roșu pentru suprasarcină de 105% și un LED portocaliu pentru suprasarcină de 90%. Dispozitivul este acționat manual cu un comutator basculant și are o montare fixă. În ceea ce privește dimensiunile, întrerupătorul are o lățime de 140 mm, o înălțime de 161 mm și o adâncime de 86 mm, cu o greutate netă de 2,4 kg. Întrerupătorul este, de asemenea, potrivit pentru izolare și are un grad de protecție IP40 și rezistență la impact IK07. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, umiditatea relativă este de 0-95% și poate fi utilizat la sarcină maximă până la o altitudine de 2000 m deasupra nivelului mării și cu performanțe reduse până la 5000 m.
Date tehnice întrerupător ComPacT NSX100H
Caracteristici generale
Producător: Schneider Electric
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Tip: NSX100H
Număr articol: C10H47E040
Tip produs: Întrerupător de circuit cu scurgere la pământ
Aplicație: Distribuție
Caracteristici electrice
Curent nominal [In]: 40 A (la 40 °C)
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Capacitate de rupere:
100 kA Icu 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
70 kA Icu 380/415 V c.a. 50/60 Hz (conform IEC 60947-2) 65 kA Icu 440 V AC 50/60 Hz (conform IEC 60947-2) 50 kA Icu 500 V AC 50/60 Hz (conform IEC 60947-2) 35 kA Icu 525 V c.a. 50/60 Hz (conform IEC 60947-2) 10 kA Icu 660/690 V c.a. 50/60 Hz (conform IEC 60947-2) 85 kA Icu 240 V CA 50/60 Hz (conform UL 60947-4-1) 65 kA Icu 480 V CA 50/60 Hz (conform UL 60947-4-1) 10 kA Icu 600 V CA 50/60 Hz (conform UL 60947-4-1)
Cod capacitate de rupere: H 70 kA 415 V c.a. 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție: LSIR
L: protecție la suprasarcină (întârziată)
S: protecție la scurtcircuit de scurtă durată
I: protecție la scurtcircuit instantaneu
R: protecție la defect la împământare
Curent nominal al unității de declanșare: 40 A (la 40 °C)
Setare interval de suprasarcină (Ir): 18...40 A, 9 opțiuni de setare
Interval de setare a timpului de întârziere (tr):
15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Setare protecție conductor zero:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Interval de setare a scurtcircuitului (Isd): 1,5...10 x Ir
Setare întârziere scurtcircuit (tsd):
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Interval de reglare a declanșării instantanee la scurtcircuit (Ii): 1,5...15 x In
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasa de protecție la defect la împământare: Clasa A
Interval de reglare a sensibilității la defect la împământare (IΔn):
30 mA
100 mA
300 mA
500 mA
1 A
3 A
5 A
Mod de funcționare: OPRIT cu comutator rotativ IΔn
Setare întârziere protecție împotriva defectelor la împământare (Δt):
0 ms
60 ms
150 ms
500 ms
1 s
Afișare și comunicare
Indicație locală:
LED intermitent (verde) - gata de funcționare
LED 105 % Ir (roșu) - suprasarcină
LED 90 % Ir (portocaliu) - suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date:
Istoric cu marcaj temporal și jurnale de evenimente
Indicatori de întreținere
Valori instantanee și la cerere
Valori maxime/minime
Setări de protecție și alarmă
Măsurarea energiei
Cerințe de alimentare și curent
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Metodă de montare: Fixă
Număr de poli: 4P
Poli protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Tip de control: Comutator
Conexiuni: Frontală (sus și jos)
Distanța dintre conexiuni: 35 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 (conform IEC 60664-1)
Grad de protecție IP: IP40 (conform IEC 60529)
Grad de rezistență la impact IK: IK07 (conform IEC 62262)
Interval de temperatură de funcționare: -25...70 °C
Interval de temperatură de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
