Întrerupătorul de circuit cu scurgere la pământ Schneider Electric ComPacT NSX seria C10H47E100 este un dispozitiv profesional de protecție a rețelei de distribuție electrică, conceput în principal pentru aplicații industriale și comerciale. Acest întrerupător de tip ComPacT NSX100H cu 4 poli combină avantajele întrerupătoarelor tradiționale cu funcții avansate de protecție împotriva defectelor la împământare, oferind o protecție complexă pentru sistemele electrice. Dispozitivul are un curent nominal de 100 A (la 40 °C) și o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz. Întrerupătorul are o capacitate de întrerupere remarcabilă: 70 kA la 380/415 V c.a., ceea ce garantează o funcționare sigură chiar și în cazul unor curenți de defect ridicați. Produsul este caracterizat prin codul de capacitate de întrerupere H (70 kA la 415 V c.a.). Valori suplimentare ale capacității de întrerupere: 100 kA la 220/240 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Disjunctorul este adecvat și pentru izolare, este conform cu EN/IEC 60947-2 și aparține categoriei de utilizare A. Una dintre cele mai importante caracteristici ale C10H47E100 este unitatea de declanșare electronică MicroLogic 7.2 E, care oferă funcții complexe de protecție: L (protecție la suprasarcină), S (protecție întârziată la scurtcircuit), I (protecție instantanee la scurtcircuit) și R (protecție împotriva defectelor la împământare). Protecția împotriva suprasarcinilor (Ir) poate fi setată la 9 setări diferite între 40 și 100 A, în timp ce protecția întârziată împotriva scurtcircuitelor (Isd) poate fi setată între 1,5 și 10 ori Ir. Protecția instantanee la scurtcircuit (Ii) poate fi setată între 1,5 și 15 ori In, iar sensibilitatea la defect la împământare (IΔn) poate fi setată între 30 mA și 5 A. Dispozitivul are o funcție de memorie care stochează starea înainte și după declanșare timp de 20 de minute. Întrerupătorul este echipat cu un afișaj LCD integrat care afișează citirile contorului de energie, evenimentele marcate cu data și ora, indicatorii de întreținere, valorile maxime/minime și alte informații utile. Întrerupătorul C10H47E100 are o lățime de 140 mm, o înălțime de 161 mm și o adâncime de 86 mm, cu o greutate netă de 2,4 kg. Produsul are un mod de montare fix și poate fi montat orizontal, vertical sau pe panoul din spate. Punctele de conectare sunt situate în partea din față, iar distanța de conectare este de 35 mm. Disjunctorul are, de asemenea, funcții de semnalizare locală: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Întrerupătorul ComPacT NSX100H are o temperatură de funcționare cuprinsă între -25 și 70 °C, o temperatură de depozitare cuprinsă între -40 și 85 °C, o toleranță la umiditate relativă de 0-95% și o altitudine de funcționare de 0-2000 m fără reducere a puterii și între 2000 și 5000 m cu reducere a puterii. Gradul său de protecție este IP40 (conform IEC 60529) și IK07 (conform IEC 62262), categoria sa de supratensiune este IV, iar clasa de protecție împotriva șocurilor electrice este Clasa II (pe panoul frontal). Durata de viață mecanică a întrerupătorului este de 50.000 de cicluri, iar durata de viață electrică variază între 10.000 și 50.000 de cicluri, în funcție de sarcină și tensiune. Produsul oferă protecție suplimentară prin disiparea a 4,9-5,8 W de căldură pe pol în timpul funcționării.

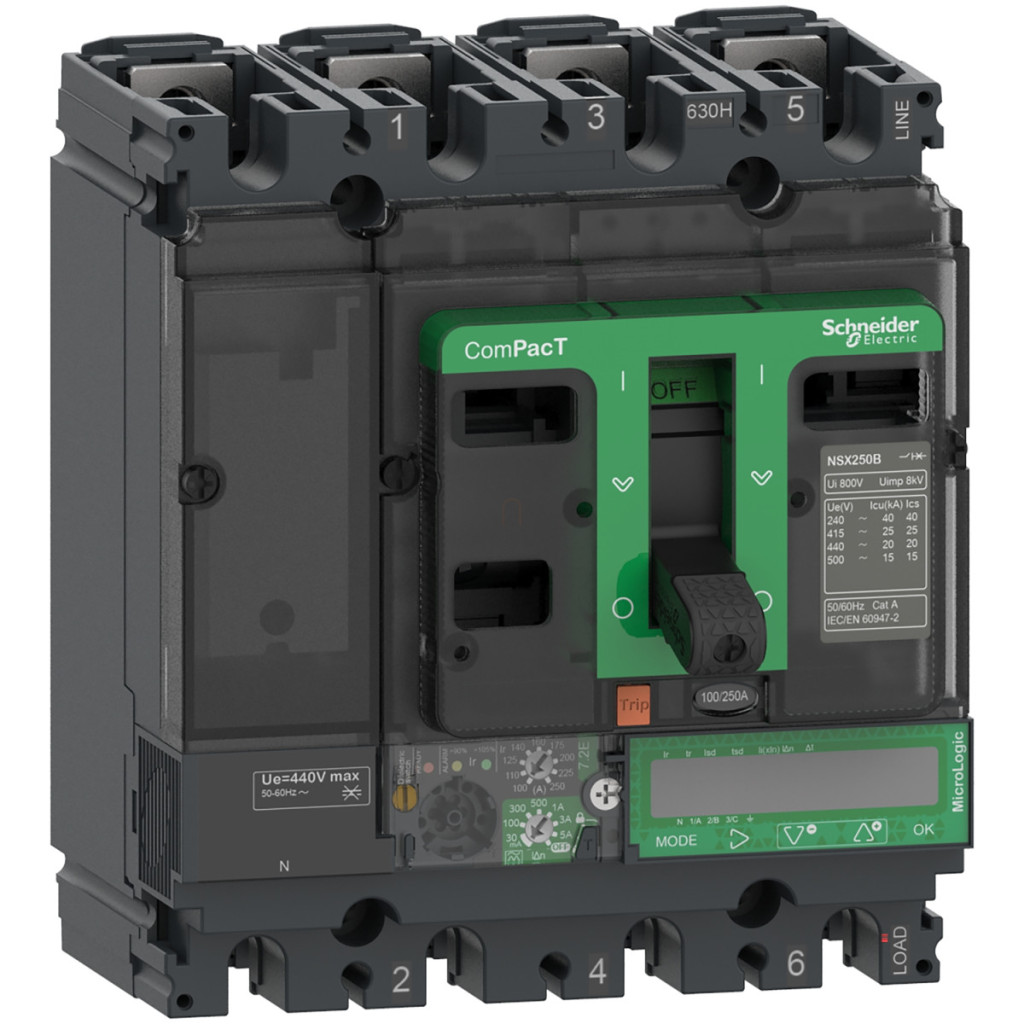

Schneider Electric ComPacT NSX (2021) - C10H47E100 - Întrerupător NSX100H, 70 kA 415 VAC, MicroLogic 7.2 E Unitate de eliberare Vigi 100 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX100H
Tipul produsului sau al componentei: Întrerupător de protecție împotriva defectelor la împământare
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Curent nominal: 100 A la 40 °C
Caracteristici electrice
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hzconform IEC 60947-2
65 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2
50 kA Icu la 500 V CA 50/60 Hz conform IEC 60947-2
35 kA Icu la 525 V CA 50/60 Hz conform IEC 60947-2
10 kA Icu la 660/690 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: H 70 kA la 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 7.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Interval de protecție la suprasarcină (Ir): 40...100 A
Întârziere protecție la suprasarcină (tr): 15...400 s la 1,5 × Ir
Domeniu de protecție la scurtcircuit (Isd): 1,5...10 × Ir
Întârziere la scurtcircuit (tsd): 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Interval de protecție instantanee (Ii): 1,5...15 × In
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasă de protecție la defect la împământare: Clasa A
Interval de reglare a sensibilității la defect la pământ (IΔn): 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT utilizând comutatorul rotativ IΔn
Întârziere protecție împotriva defectelor la împământare: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Semnalele și comunicarea
Semnal local: LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
