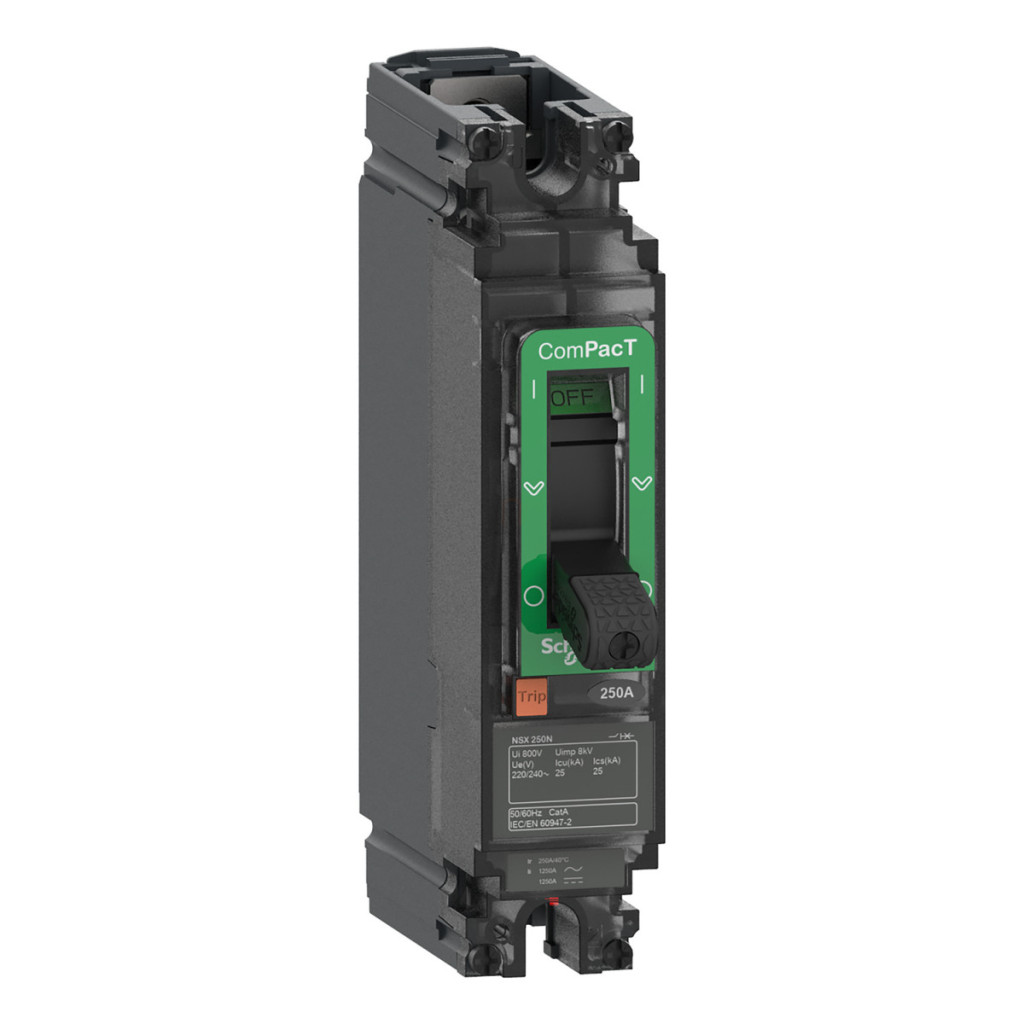

Întrerupătorul Schneider Electric ComPacT NSX100N este un întrerupător compact, de înaltă performanță, cu caracteristici de protecție remarcabile atât pentru rețelele de curent alternativ, cât și pentru cele de curent continuu. Cu designul său unipolar, C10N1TM025 este alegerea ideală pentru aplicații în rețele de distribuție unde este necesară o protecție fiabilă împotriva suprasarcinii și scurtcircuitelor. Acest întrerupător de circuit are un curent nominal de 25 A la o temperatură ambiantă de 40 °C și oferă o capacitate de întrerupere extrem de ridicată de 25 kA la 220/240 V c.a., ceea ce corespunde codului N. Acesta are performanțe și mai bune în rețelele de curent continuu, cu o capacitate de întrerupere de 50 kA la 250 V c.c. Produsul are o tensiune nominală de funcționare de 277 V c.a. la 50/60 Hz și 250 V c.c. Întrerupătorul este echipat cu o unitate de declanșare termomagnetică de tip TM-D, care oferă funcții de protecție L (supraîncărcare termică) și I (scurtcircuit magnetic). Setarea protecției cu întârziere lungă (protecție termică) este fixată la 1 x In, în timp ce setarea protecției instantanee (protecție magnetică) este, de asemenea, fixată la 300 A. Întrerupătorul ComPacT NSX100N oferă opțiuni flexibile de montare. Poate fi montat pe o placă de montare posterioară și poate fi instalat atât pe orizontală, cât și pe verticală. Punctele de conectare sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară. Distanța de conectare este de 35 mm. Dispozitivul are dimensiuni compacte: lățime 35 mm, înălțime 161 mm, adâncime 86 mm și o greutate totală de numai 0,7 kg. Întrerupătorul are, de asemenea, caracteristici excelente de izolare: are o tensiune nominală de izolare de 750 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV, în conformitate cu standardul IEC 60947-2. Durata sa de viață mecanică este de 20.000 de cicluri de comutare, în timp ce durata sa de viață electrică este de 20.000 de cicluri la 277 V In/2 sarcină și 10.000 de cicluri la 277 V In sarcină. Disiparea de putere pe pol este de 4,01 W. O caracteristică specială a întrerupătorului este că este adecvat pentru izolare (izolație) în conformitate cu standardul EN/IEC 60947-2 și aparține categoriei de aplicații A. În ceea ce privește parametrii de mediu, întrerupătorul are o gamă largă de temperaturi de funcționare: poate fi utilizat între -25 °C și +70 °C, iar gama de temperaturi de depozitare este între -50 °C și +85 °C. Umiditatea relativă poate fi între 0 și 95%. Produsul are protecție IP40 conform IEC 60529 și protecție mecanică IK07 conform IEC 62262. Disjunctorul poate fi utilizat la parametri nominali maximi la altitudini de 0-2000 m deasupra nivelului mării și la valori nominale reduse între 2000 și 5000 m.
Schneider Electric ComPacT NSX (2021) - C10N1TM025 - Întrerupător NSX100N AC/DC, 25 kA 240 VAC, unitate de declanșare TMD 25 A, 1P1d date tehnice
Date principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX100N
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polului: 1P
Descrierea polului protejat: 1D
Curent nominal [In]: 25 A la 40 °C
Tensiune nominală de funcționare [Ue]: 277 V c.a. 50/60 Hz, 250 V c.c.
Tip rețea: c.a., CC
Frecvența rețelei: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 25 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2, 50 kA Icu la 250 V c.c. conform IEC 60947-2
Cod capacitate de rupere: N 25 kA 240 V c.a.
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Informații suplimentare
Tensiune nominală de izolare [Ui]: 750 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 25 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2, 50 kA la 250 V c.c. conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2, 10.000 de cicluri la 277 V In
Disipare de putere pe pol: 4,01 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată pe partea din spate
Conexiune superioară: Din față
Conexiune inferioară: Din față
Distanță de conectare: 35 mm
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 25 A la 40 °C
Tipul setării declanșării cu întârziere lungă Ir (protecție termică): Fixă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 1 x In
Tipul setării întârziere protecție cu întârziere lungă tr: Fixă
Tipul setării declanșare protecție instantanee Ii: Fixă
Interval setare declanșare protecție instantanee [Ii]: 300 A
Protecție împotriva defectelor la împământare: Niciuna
Lățime (W): 35 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe partea frontală
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Intervalul de temperatură ambiantă pentru funcționare:-25...70 °C
Intervalul de temperatură ambiantă pentru depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără restricții, 2000 m...5000 m cu restricții
