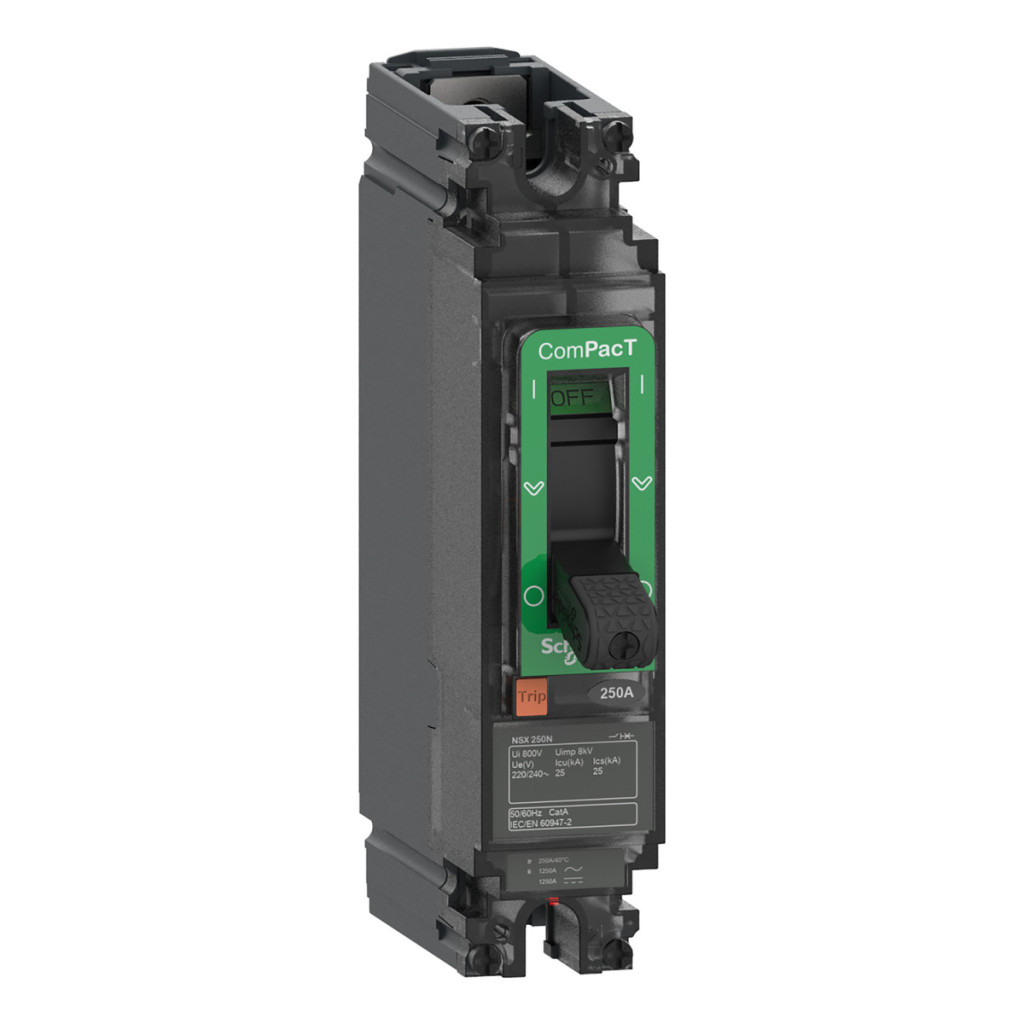

Întrerupătorul Schneider Electric ComPacT NSX100N este un sistem de protecție extrem de fiabil, conceput în principal pentru protejarea rețelelor de distribuție. Modelul C10N1TM050 cu 1 pol are un curent nominal de 50 A, garantat la o temperatură ambiantă de 40 °C. Întrerupătorul are o funcționalitate dublă, deoarece poate fi utilizat atât în rețelele de curent alternativ (CA), cât și în cele de curent continuu (CC), oferind o soluție extrem de versatilă pentru o varietate de sisteme electrice. ComPacT NSX100N are caracteristici tehnice remarcabile. Tensiunea nominală de funcționare este de 277 V 50/60 Hz în rețelele de curent alternativ și de 250 V în rețelele de curent continuu. Capacitatea de întrerupere este de 25 kA la 220/240 V în rețelele de curent alternativ și de 50 kA la 250 V în rețelele de curent continuu. Aceste specificații tehnice au fost testate și certificate în conformitate cu standardul IEC 60947-2. Unitatea de declanșare termomagnetică TM-D oferă protecție dublă: pe de o parte, protecție la suprasarcină (L - termică) și, pe de altă parte, protecție la scurtcircuit (I - magnetică). Pentru protecția cu întârziere lungă Ir, setarea curentului este fixată la 1 x In, în timp ce pentru protecția instantanee, intervalul de setare Ii este de 500 A. Întrerupătorul are proprietăți excelente de izolare, cu o tensiune nominală de izolare de 750 V CA 50/60 Hz conform IEC 60947-2 și o rezistență la tensiune de impuls de 8 kV. Rezistența sa mecanică este de 20.000 de cicluri, iar rezistența sa electrică este de 20.000 de cicluri la 277 V In/2 sarcină și 10.000 de cicluri la 277 V In sarcină. Pierderea de putere pe pol este de numai 4,11 W, asigurând o funcționare eficientă din punct de vedere energetic. Produsul este adecvat pentru izolare (funcție de izolare) în conformitate cu standardul EN/IEC 60947-2 și aparține categoriei de aplicații A. ComPacT NSX100N este extrem de flexibil în ceea ce privește instalarea. Este disponibil într-o versiune de instalare fixă și poate fi montat pe o placă de montare. Dispozitivul poate fi instalat orizontal sau vertical, chiar și culcat pe spate. Conexiunile sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu un pas de conectare de 35 mm. Dispozitivul de protecție are dimensiuni compacte: lățime 35 mm, înălțime 161 mm, adâncime 86 mm și greutate netă 0,7 kg. ComPacT NSX100N are caracteristici de mediu remarcabile. Are un grad de protecție IP40 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Poate fi utilizat într-un interval larg de temperaturi de funcționare: între -25 °C și +70 °C, iar temperatura de depozitare poate fi între -50 °C și +85 °C. Este operațional la niveluri de umiditate relativă între 0 și 95%. Poate fi utilizat la altitudini între 0 și 2000 de metri deasupra nivelului mării fără nicio reducere a performanței și între 2000 și 5000 de metri cu o reducere a performanței. În plus, produsul aparține clasei II de protecție la atingere pe panoul frontal și este fabricat în conformitate cu IEC 60664-1 cu un grad de poluare de 3, ceea ce garantează un nivel ridicat de siguranță.
Date tehnice Schneider Electric ComPacT NSX
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă: NSX100N
Tip: Întrerupător de circuit
Aplicație: Distribuție
Descrierea polilor: 1P
Descrierea polilor protejați: 1D
Curent nominal: 50 A la 40 °C
Tensiune nominală de funcționare: 277 V c.a. 50/60 Hz, 250 V c.c.
Tip rețea: c.a., CC
Frecvența rețelei: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 25 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 250 V c.c. conform IEC 60947-2
Cod capacitate de întrerupere: N 25 kA 240 V CA
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Curent nominal al unității de declanșare: 50 A la 40 °C
Tipul de setare a protecției cu întârziere lungă Ir (protecție termică): Fixă
Interval de declanșare a protecției cu întârziere lungă [Ir]: 1 x In
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Tip setare protecție instantanee Ii: Fixă
Interval setare protecție instantanee [Ii]: 500 A
Protecție împotriva defectelor la împământare: Niciuna
Date suplimentare
Tensiune nominală de izolare [Ui]: 750 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 25 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 250 V c.c. conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2, 10.000 de cicluri la 277 V In
Pierdere de putere pe pol: 4,11 W
Informații privind instalarea
Bază de montare: Panou posterior
Poziție de montare: Orizontală și verticală, așezată pe spate
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Lățime (W): 35 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție la atingere: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25 până la 70 °C
Temperatura ambiantă de depozitare: -50…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
