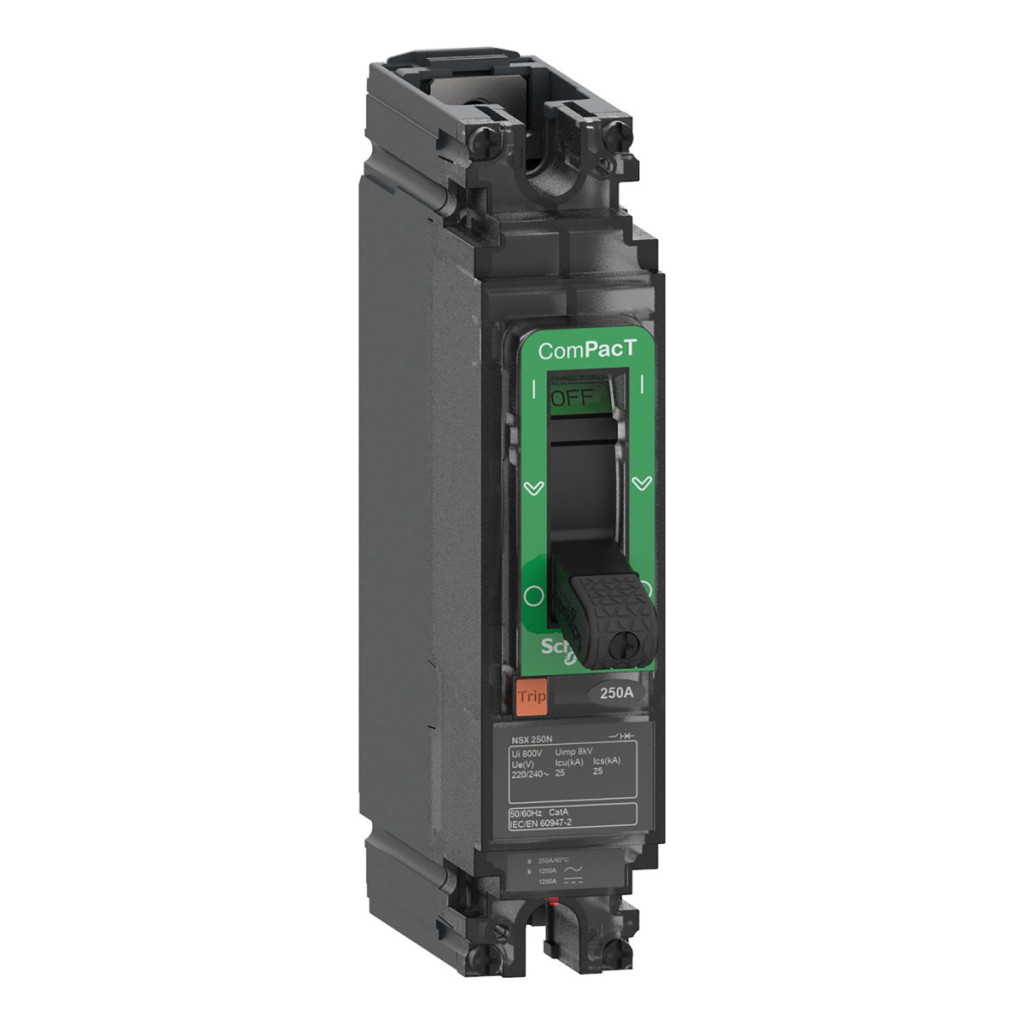

ComPacT NSX100N este un întrerupător automat miniatural avansat de la Schneider Electric, care oferă un nivel ridicat de protecție pentru rețelele electrice. Dispozitivul C10N1TM063 are un design unipolar și este deosebit de eficient pentru utilizarea în rețelele de distribuție. Gama de produse ComPacT NSX a fost special concepută pentru a satisface cerințele complexe ale sistemelor electrice moderne, oferind în același timp performanțe și fiabilitate excelente. Întrerupătorul are un curent nominal de 63 A la o temperatură ambiantă de 40 °C, ceea ce îl face ideal pentru aplicații de putere medie. Tensiunea sa de funcționare este de 277 V c.a. 50/60 Hz sau 250 V c.c., astfel încât poate fi utilizat atât în sisteme c.a., cât și c.c. O caracteristică deosebit de importantă este capacitatea sa ridicată de întrerupere: 25 kA la 220/240 V c.a. și un impresionant 50 kA la 250 V c.c., ceea ce îl face deosebit de potrivit pentru aplicații industriale în care curenții de scurtcircuit pot fi mai mari. Produsul are o capacitate de rupere clasificată N (25 kA la 240 V c.a.). Modelul C10N1TM063 este echipat cu o unitate de declanșare termomagnetică de tip TM-D, care oferă protecție dublă: protecție termică (L) împotriva suprasarcinii și protecție magnetică (I) împotriva scurtcircuitelor. Pentru protecția împotriva scurtcircuitelor, curentul de declanșare este fixat la 500 A, în timp ce protecția termică este ajustată la curentul nominal (63 A). Dispozitivul este comutat printr-un mecanism basculant și este proiectat pentru instalare fixă. Un alt avantaj al produsului este că este potrivit și pentru deconectare în conformitate cu standardul EN/IEC 60947-2, ceea ce oferă posibilități suplimentare de aplicare. Tensiunea de izolare a întrerupătorului este de 750 V c.a., iar rezistența la tensiune de impuls este de 8 kV, în conformitate cu standardul IEC 60947-2. Durata sa de viață mecanică și electrică este, de asemenea, remarcabilă: 20.000 de cicluri de comutare mecanică și electrică, 20.000 de cicluri la 277 V și sarcină In/2 și 10.000 de cicluri la 277 V și sarcină In. Pierderea de putere pe pol este de 8,61 W. Produsul este montat pe panoul din spate și poate fi instalat orizontal, vertical sau pe planul din spate. Atât conexiunile superioare, cât și cele inferioare sunt realizate din față, cu un spațiu de conectare de 35 mm. În ceea ce privește funcțiile de protecție, dispozitivul nu are protecție împotriva defectelor la împământare.
Date tehnice ComPacT NSX100N
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100N
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicație: Distribuție
Descrierea polilor: 1P
Descrierea polilor protejați: 1D
Caracteristici electrice
Curent nominal [In]: 63 A la 40 °C
Tensiune nominală de funcționare [Ue]: 277 V c.a. 50/60 Hz, 250 V c.c.
Tip rețea: c.a., c.c.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 25 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2), 50 kA Icu 250 V CC (IEC 60947-2)
Cod capacitate de rupere: N 25 kA 240 V CA
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare:LI Tip de funcționare: Înclinare Metodă de montare a întrerupătorului: Fixă Caracteristici suplimentare 750 V c.a. 50/60 Hz (IEC 60947-2)
Tensiune nominală de impuls [Uimp]: 8 kV (IEC 60947-2)
Capacitate nominală de întrerupere [Ics]: 25 kA 220/240 V c.a. 50/60 Hz, 50 kA 250 V c.c. (IEC 60947-2)
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2, 10.000 de cicluri la 277 V In
Pierdere de putere pe pol: 8,61 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plan posterior
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță între conexiuni: 35 mm
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică) Valoarea nominală a unității de declanșare: 63 A la 40 °C Tipul de setare a declanșării pe termen lung Ir (protecție termică): Fixă
Interval de reglare a protecției pe termen lung [Ir]: 1 x In
Tipul setării întârzierii protecției pe termen lung tr: Fixă
Tipul setării declanșării instantanee Ii: Fixă
Intervalul de setare a protecției instantanee [Ii]: 500 A
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici fizice
Lățime (W): 35 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 0,7 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 (IEC 60664-1)
Grad de protecție IP: IP40 (IEC 60529)
Grad de protecție IK: IK07 (IEC 62262)
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant pentru depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără restricții, 2000 m...5000 m cu restricții
