Gama de produse Schneider Electric ComPacT NSX tip C10N1TM080, întrerupător compact unipolar (1P), oferă o soluție excelentă pentru protejarea sistemelor de distribuție atât în aplicații cu curent alternativ (CA), cât și cu curent continuu (CC). Acest întrerupător robust garantează siguranță și fiabilitate maxime pentru sistemele electrice, oferind protecție eficientă împotriva suprasarcinii și scurtcircuitelor. Întrerupătorul ComPacT NSX100N are un curent nominal de 80 amperi la o temperatură ambiantă de 40 °C și oferă o capacitate de întrerupere excelentă: 25 kA la 220/240 V AC (50/60 Hz) și un valoros 50 kA la 250 V DC. Aplicabilitatea universală a produsului este îmbunătățită și mai mult de faptul că poate fi utilizat atât la frecvențe de rețea de 50 Hz, cât și de 60 Hz. Tensiunea nominală de funcționare este de 277 V c.a. și 250 V c.c., oferind o gamă largă de aplicații în diverse sisteme electrice. Nucleul întrerupătorului este unitatea de declanșare termomagnetică de tip TM-D, care are o funcție dublă de protecție: componenta L (termică) protejează împotriva suprasarcinii, în timp ce componenta I (magnetică) oferă protecție împotriva scurtcircuitelor. Setarea protecției cu întârziere lungă (termică) și timpul de întârziere sunt fixe, la fel ca și setarea protecției instantanee, care este configurată la 640 A. Panoul frontal al întrerupătorului de circuit este de clasa II de protecție la atingere, oferind o siguranță sporită pentru utilizatori. Gradul de protecție IP40 și rezistența la impact IK07 sporesc și mai mult fiabilitatea produsului în diverse condiții de mediu. Întrerupătorul NSX100N este, de asemenea, extrem de versatil în ceea ce privește instalarea: poate fi montat orizontal sau vertical, fixat pe panoul din spate, iar conexiunile sunt situate în partea superioară și inferioară a părții frontale a dispozitivului. Pasul de conectare este de 35 mm, lățimea totală este, de asemenea, de 35 mm, înălțimea este de 161 mm și adâncimea este de 86 mm. Merită subliniată durabilitatea mecanică și electrică excelentă a dispozitivului: acesta are o durată de viață mecanică de 20.000 de cicluri și o durată de viață electrică de 20.000 de cicluri la 277 V (la curent In/2) și 10.000 de cicluri (la curent In). În funcție de polul întrerupătorului, acesta disipă 8,77 W de căldură și poate fi utilizat într-un interval larg de temperaturi de funcționare între -25 °C și +70 °C, ceea ce asigură flexibilitate pentru utilizarea în diferite condiții de mediu. Întrerupătorul NSX100N este identificat prin numărul de piesă C10N1TM080 și este pe deplin conform cu standardul EN/IEC 60947-2.

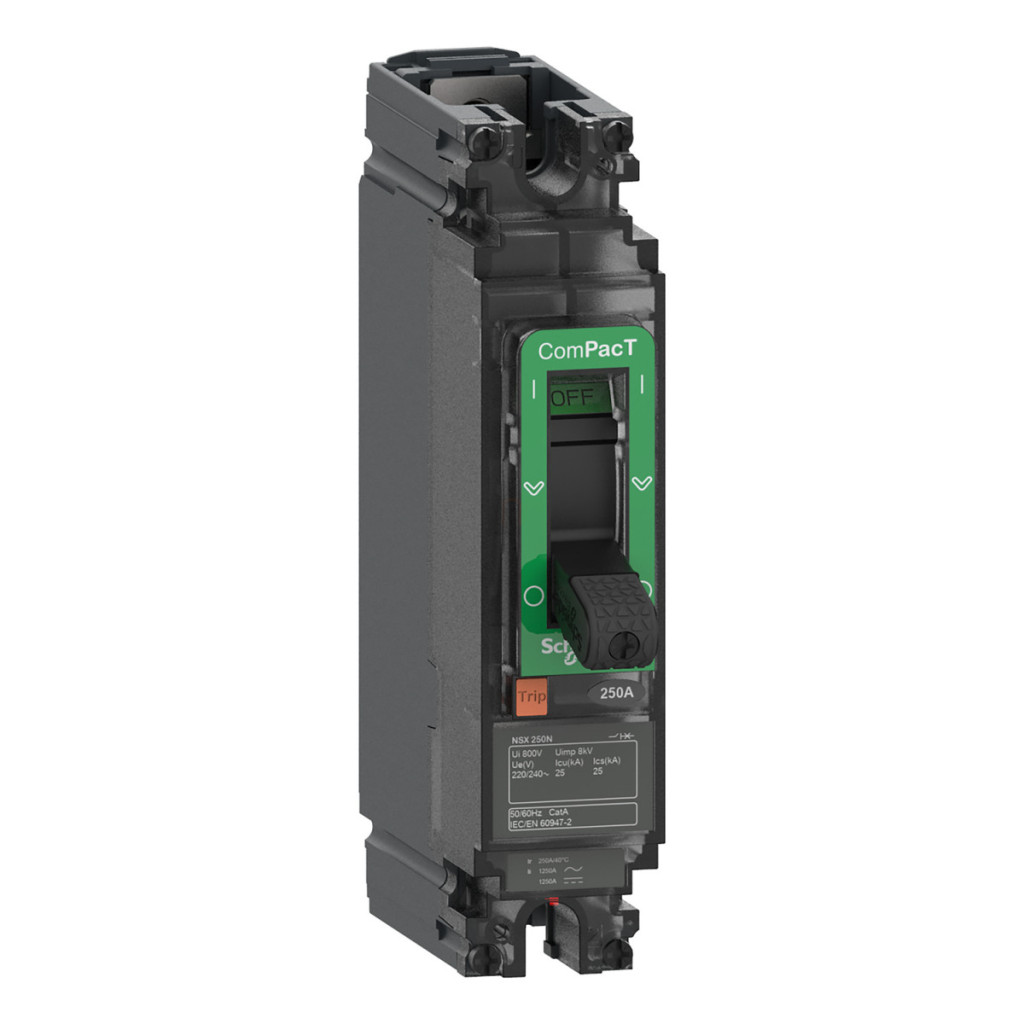

Schneider Electric ComPacT NSX (2021) - C10N1TM080 - Întrerupător NSX100N AC/DC, 25 kA 240 VAC, unitate de declanșare TMD 80 A, 1P1d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100N
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polilor: 1P
Descrierea polilor protejați: 1D
Curent nominal: 80 A la 40 °C
Tensiune nominală de funcționare: 277 V c.a. 50/60 Hz, 250 V c.c.
Tip rețea: c.a., CC
Frecvența rețelei: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere: 25 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2, 50 kA Icu la 250 V c.c. conform IEC 60947-2
Cod capacitate de întrerupere: N 25 kA 240 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Valoare nominală a unității de declanșare: 80 A la 40 °C
Tip setare declanșare pe termen lung Ir (protecție termică): Fixă
Interval de reglare a declanșării protecției pe termen lung: 1 x In
Tip de reglare a întârzierii protecției pe termen lung tr: Fixă
Tip de reglare a declanșării protecției instantanee Ii: Fixă
Interval de reglare a protecției instantanee: 640 A
Protecție la defect la împământare: Niciuna
Control și montare
Tip control: Pârghie comutator
Metodă de montare întrerupător: Fixă
Bază de montare: Placă spate
Poziție de montare: Orizontală și verticală, plată pe partea din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 35 mm
Informații suplimentare
Tensiune nominală de izolare: 750 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere: 25 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2, 50 kA la 250 V c.c. conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2, 10.000 de cicluri la 277 V In
Disipare de putere pe pol: 8,77 W
Dimensiuni
Lățime (W): 35 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25 până la 70 °C
Temperatura ambiantă de depozitare: -50…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
