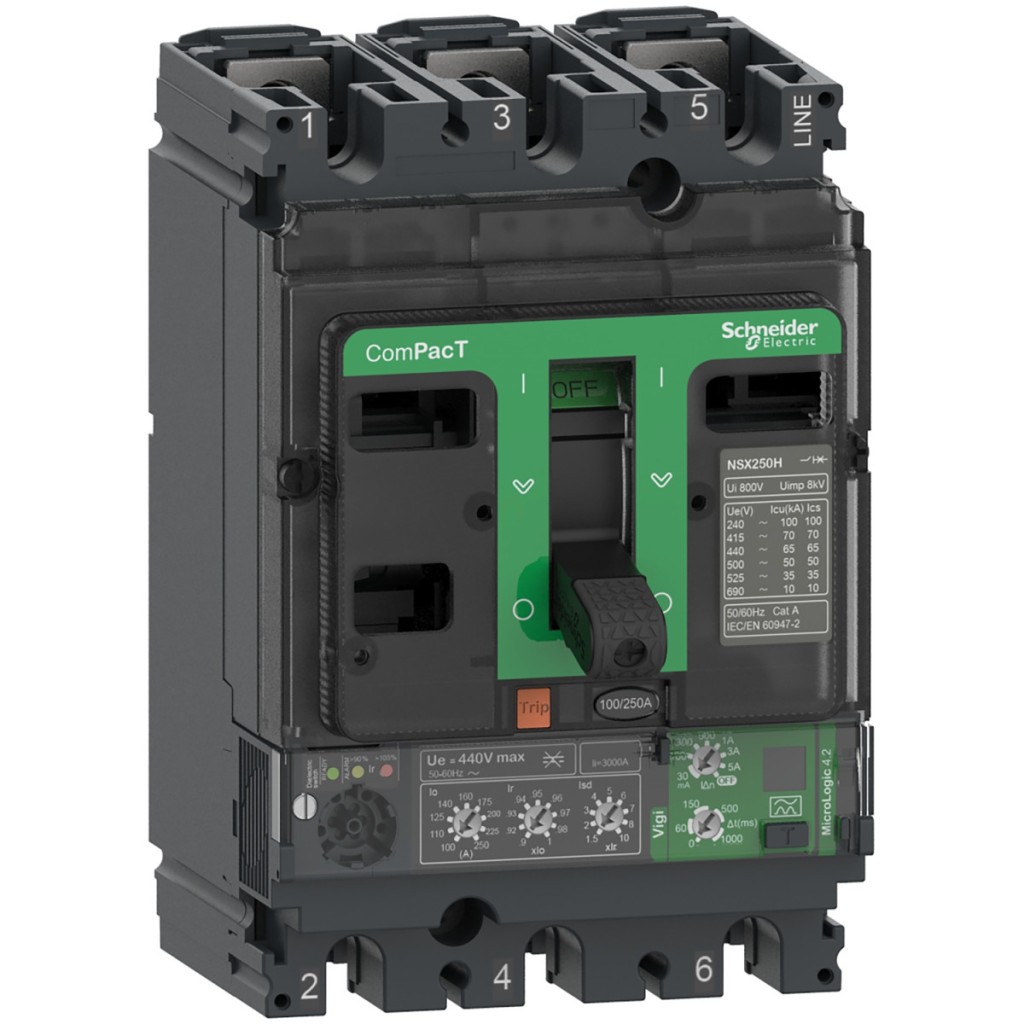

Schneider Electric ComPacT NSX (2021) - C10N34V100 - Întrerupător NSX100N, 50 kA 415 VAC, unitate de declanșare MicroLogic 4.2 Vigi 100 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100N
Tipul produsului: Întrerupător de protecție împotriva defectelor la împământare
Aplicație: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvat pentru secționare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere:
90 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu la 380/415 V CA 50/60 Hz, conform IEC 60947-2
50 kA Icu la 440 V CA 50/60 Hz, conform standardului IEC 60947-2
36 kA Icu la 500 V CA 50/60 Hz, conform standardului IEC 60947-2
35 kA Icu la 525 V CA 50/60 Hz, conform IEC 60947-2
10 kA Icu la 660/690 V CA 50/60 Hz, conform IEC 60947-2
85 kA Icu la 240 V CA 50/60 Hz, Conform standardului UL 60947-4-1
50 kA Icu la 480 V CA 50/60 Hz, Conform standardului UL 60947-4-1
10 kA Icu la 600 V CA 50/60 Hz, standardul UL 60947-4-1
Cod capacitate de rupere: N 50 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.2
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Tipuri de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere fixă (întârziere scurtă)
I: protecție instantanee la scurtcircuit
R: protecție împotriva defectelor la împământare
Caracteristici tehnice
Tip de control: Înclinabil
Metoda de montare a întrerupătorului: Fixă
Tensiune de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Durată de viață mecanică: 50.000 de cicluri de comutație
Durată de viață electrică:
50.000 de cicluri la 440 V In/2
30.000 de cicluri la 440 V In
20.000 de cicluri la 690 V In/2
10.000 de cicluri la 690 V In
Pierdere de putere pe pol:
5,8 W N
5,8 W L1 și L3
4,9 W L2
Caracteristici de montare
Montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe placa din spate
Conexiune superioară: Din față
Conexiune inferioară: Din față
Distanță de conectare: 35 mm
Setări de protecție
Curent nominal al unității de declanșare: 100 A la 40 °C
Tipul setării declanșării cu întârziere lungă: Ir (protecție termică) reglabilă în 9 trepte
Intervalul de declanșare a protecției cu întârziere lungă: 40...100 A
Setare întârziere protecție cu întârziere lungă: Fixă
Interval de întârziere a protecției cu întârziere lungă:
400 s pentru 1,5 x Ir
16 s pentru 6 x Ir
11 s pentru 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă: Isd reglabil
Intervalul de declanșare a protecției cu întârziere scurtă: 1,5...10 x Ir
Setare întârziere protecție cu întârziere scurtă: Fixă
Tipul de setare a declanșării protecției instantanee: Ii fixă
Intervalul de declanșare a protecției instantanee: 1500 A
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tipul de setare a sensibilității la defecte la împământare: IΔn reglabil
Intervalul de setare a sensibilității la defecte la împământare:
30 mA
100 mA
300 mA
500 mA
1 A
3 A
5 A
Mod de funcționare: OPRIT cu comutator rotativ IΔn
Tipul de setare a întârzierii protecției la defect la pământ: Δt reglabil
Intervalul de setare a întârzierii protecției la defect la pământ:
0 ms
60 ms
150 ms
500 ms
1 s
Alte caracteristici
Blocare selectivă pe zone: Niciuna
Număr de sloturi: 5 sloturi
Indicatori locali:
LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Dimensiuni
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Nivel de protecție IP: IP40 conform IEC 60529
Rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare:
0...2000 m fără reducerea performanței 2000 m...5000 m cu reducerea performanței
