Cadrul de bază al întrerupătorului C10N4 din familia de produse Schneider Electric ComPacT NSX este un produs electric profesional de înaltă calitate, dezvoltat în principal pentru aplicații în rețelele de distribuție. O caracteristică specială a acestui cadru de bază din seria NSX100N este faptul că este vândut fără unitate de declanșare, permițând utilizatorilor să selecteze și să comande unitatea de declanșare care se potrivește cel mai bine nevoilor lor. Cadrul de bază al întrerupătorului C10N4 are parametri tehnici excelenți: design cu 4 poli (4P), curent nominal de 100 A (la 40 °C) și o capacitate impresionantă de întrerupere de 50 kA la 415 VAC. Produsul este extrem de versatil, deoarece are o capacitate de întrerupere ridicată la diferite niveluri de tensiune: 90 kA la 220/240 V c.a., 50 kA la 380/415 V c.a., 50 kA la 440 V c.a., 36 kA la 500 V c.a. 35 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Această versatilitate îi permite să funcționeze în mod fiabil într-o varietate de sisteme electrice. Codul capacității de rupere este N 50 kA 415 V c.a. Alte caracteristici importante ale cadrului de bază al disjunctorului Schneider Electric ComPacT NSX C10N4 includ tensiunea de izolare de 800 V c.a. și rezistența la tensiune de impuls de 8 kV. Produsul are un conductor neutru pe partea stângă și poate fi acționat cu un comutator basculant. Instalarea este simplă, cu montare fixă, și poate fi montat pe o placă de bază. Conectarea se face frontal atât pe partea superioară, cât și pe cea inferioară, cu un pas de conectare de 35 mm. Dimensiunile fizice ale produsului sunt: 140 mm lățime, 161 mm înălțime și 86 mm adâncime. Acest design compact îi permite să se potrivească în dulapuri de distribuție mai mici. ComPacT NSX C10N4 are o durată de viață mecanică și electrică impresionantă. Din punct de vedere mecanic, garantează 50.000 de cicluri de comutare, iar din punct de vedere electric, oferă o durată de viață între 10.000 și 50.000 de cicluri, în funcție de diferitele niveluri de tensiune și sarcini. Produsul este, de asemenea, adecvat pentru izolare în conformitate cu EN/IEC 60947-2 și este proiectat pentru aplicații de categoria A. Întrerupătorul are un grad de protecție IP40 în conformitate cu IEC 60529 și un grad de rezistență la impact IK07 în conformitate cu IEC 62262. Are o gamă largă de temperaturi de funcționare: poate fi utilizat de la -25 °C la +70 °C, iar gama de temperaturi de depozitare este de la -50 °C la +85 °C. Produsul este conform cu o serie de standarde importante, inclusiv EN/IEC 60947-2 și UL 60947-4-1. Acest cadru de bază pentru întrerupător este o soluție extrem de fiabilă și versatilă pentru construirea rețelelor moderne de distribuție electrică.

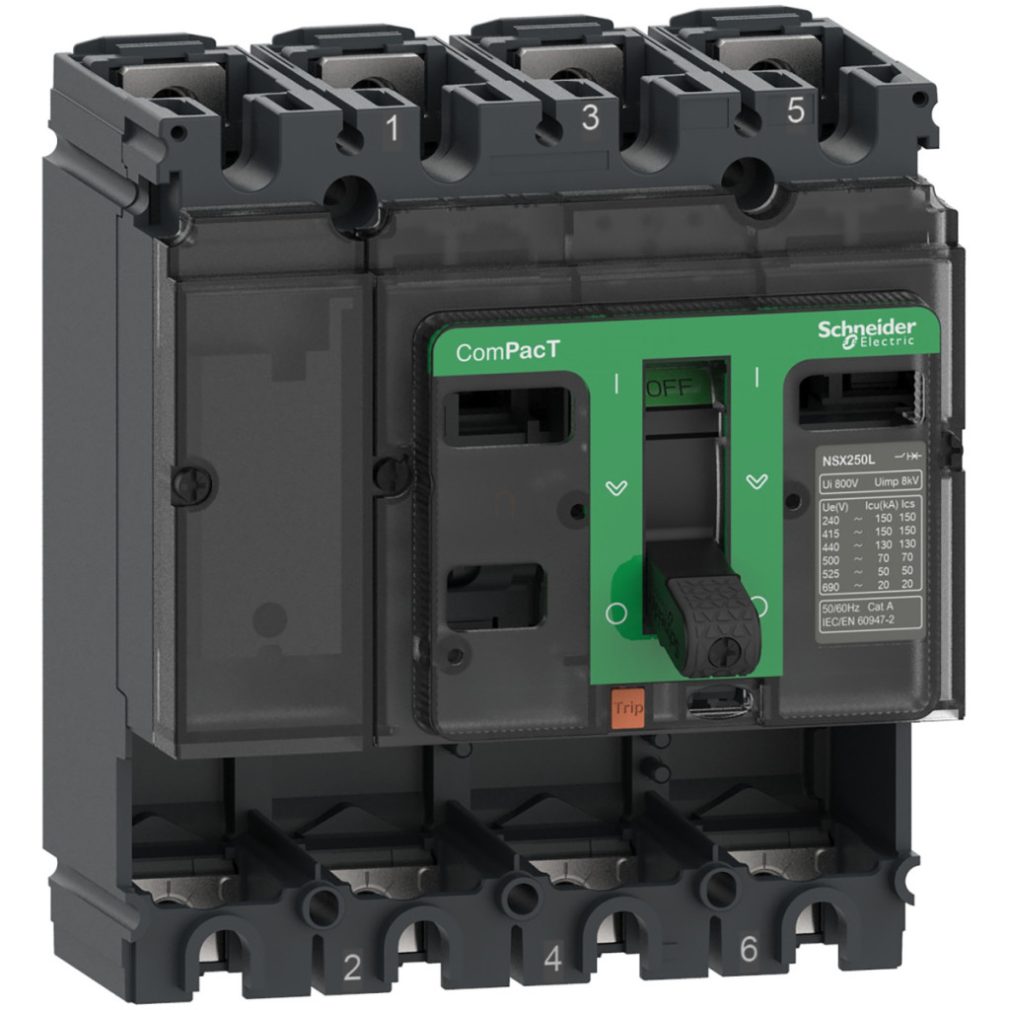

Schneider Electric ComPacT NSX (2021) - C10N4 - Cadru de bază pentru întrerupător, NSX100N, 50 kA 415 VAC 50/60 Hz, 100 A, fără unitate de declanșare, 4P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100N
Tipul produsului sau componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvare pentru deconectare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
10 kA la 600 V c.a. 50/60 Hz conform UL 508
85 kA la 240 V c.a. 50/60 Hz conform UL 508
10 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 480 V c.a. 50/60 Hz conform UL 508
36 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
50 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
90 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere:N 50 kA 415 V c.a. Tip de control: Comutator Metodă de montare: Fixă Informații suplimentare Tensiune nominală de izolație: 800 V c.a. 50/60 Hz conform IEC 60947-2 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC 60947-2
Capacitate nominală de rupere în funcționare: 10 kA 660/690 V c.a. 50/60 Hz conform IEC 60947-2
35 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
36 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
90 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 50.000 de cicluri conform IEC 60947-2
Durată de viață electrică: 10.000 de cicluri la 690 V c.a. 50/60 Hz conform IEC 60947-2
20.000 de cicluri la 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
30.000 de cicluri la 440 V c.a. 50/60 Hz conform IEC 60947-2
50.000 de cicluri la 440 V c.a. 50/60 Hz conform IEC 60947-2
Suport de montare: Placă de bază
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 35 mm
Tip de protecție: Fără protecție
Caracteristici fizice
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe partea frontală
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării:-25...70 °C Temperatura aerului ambiant în timpul depozitării: -50...85 °C
