Dispozitivul de protecție împotriva scurgerilor la pământ C10N47E040 din familia de produse Schneider Electric ComPacT NSX este un dispozitiv profesional de siguranță electrică conceput în principal pentru a proteja rețelele de distribuție. Dispozitivul de protecție diferențială NSX100N cu 4 poli utilizează cele mai noi tehnologii de protecție electronică, garantând performanțe excepționale și siguranță operațională. Produsul are un curent nominal de 40 A la o temperatură ambiantă de 40 °C și o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz. Dispozitivul este conceput special pentru rețelele de curent alternativ și este adecvat pentru izolare în conformitate cu standardul EN/IEC 60947-2. Are o capacitate de întrerupere extrem de mare: 90 kA la 220/240 V c.a. 50/60 Hz, 50 kA la 380/415 V c.a. și 440 V c.a. 50/60 Hz și 36 kA la 500 V c.a. 50/60 Hz, 35 kA la 525 V CA 50/60 Hz și 10 kA la 660/690 V CA 50/60 Hz. Aceste valori sunt conforme cu standardul IEC 60947-2. În conformitate cu UL 60947-4-1, acesta oferă o capacitate de întrerupere de 85 kA la 240 V c.a. 50/60 Hz, 50 kA la 480 V c.a. 50/60 Hz și 10 kA la 600 V c.a. 50/60 Hz. Codul capacității sale de rupere este N, ceea ce indică o valoare de 50 kA la 415 V c.a. Disjunctorul C10N47E040 este echipat cu o unitate de declanșare MicroLogic 7.2 E, bazată pe tehnologie electronică. Unitatea de declanșare oferă funcții de protecție LSIR: întârziere lungă împotriva suprasarcinilor (L), întârziere scurtă împotriva scurtcircuitelor (S), scurtcircuit instantaneu (I) și protecție împotriva defectelor la pământ (R). Controlul se realizează printr-un comutator basculant, iar întrerupătorul este fix. Tensiunea nominală de izolare este de 500 V c.a. 50/60 Hz, iar tensiunea nominală de impuls este de 8 kV. Are o durabilitate mecanică remarcabilă, cu 50.000 de cicluri. Durabilitatea sa electrică este de 50.000 de cicluri la 440 V In/2, 30.000 de cicluri la 440 V In, 20.000 de cicluri la 690 V In/2 și 10.000 de cicluri la 690 V In. Pierderea de putere a polului este de 5,8 W N, 5,8 W L1 și L3 și 4,9 W L2. Poate fi montat pe o placă de montare, orizontal și vertical, precum și pe spate. Poate fi conectat din față, în partea superioară și inferioară, cu o distanță de conectare de 35 mm. Unitatea de declanșare MicroLogic 7.2 E permite setări sofisticate de protecție. Declanșarea cu întârziere lungă (protecție la suprasarcină) Ir 9 poate fi controlată cu 9 setări diferite în intervalul 18-40 A. Întârzierea protecției cu întârziere lungă (tr) poate fi setată între 15 și 400 s pentru 1,5 x Ir, între 0,5 și 16 s pentru 6 x Ir și între 0,35 și 11 s pentru 7,2 x Ir. Protecția conductorului neutru poate fi setată la 0,5 x Ir (3D + N/2), 1 x Ir (4D) sau fără protecție (3D). Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare. Protecția cu întârziere scurtă împotriva scurtcircuitelor (Isd) poate fi setată între 1,5-10 x Ir, cu o întârziere (tsd) de 0-0,4 s I²t=off sau 0,1-0,4 s I²t=on. Protecția instantanee împotriva scurtcircuitelor (Ii) poate fi setată la o valoare între 1,5 și 15 x In. Protecția împotriva defectelor la împământare este integrată, clasa A, iar sensibilitatea sa (IΔn) poate fi setată la 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A și 5 A. Protecția poate fi dezactivată cu comutatorul rotativ IΔn. Timpul de întârziere al protecției împotriva curentului rezidual (Δt) este, de asemenea, reglabil: 0 ms, 60 ms, 150 ms, 500 ms sau 1 s.

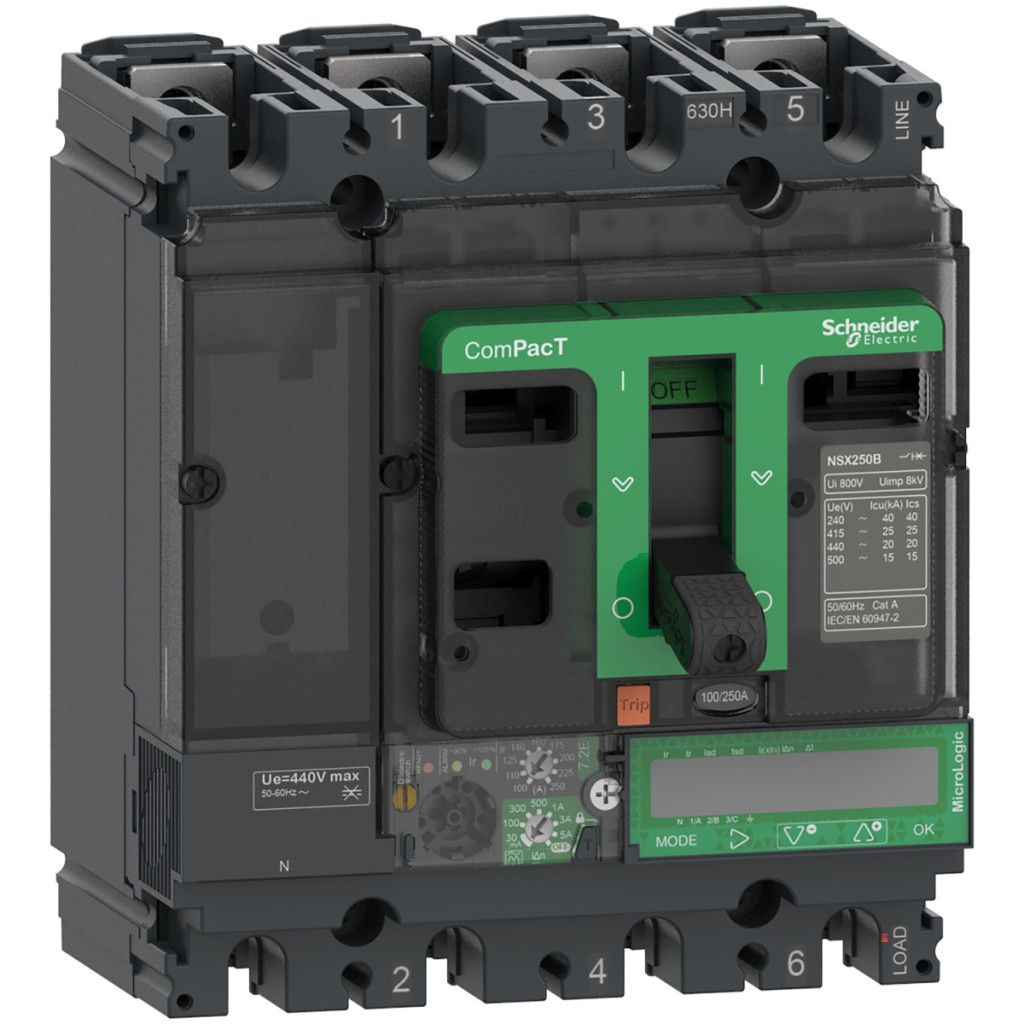

Schneider Electric ComPacT NSX (2021) - C10N47E040 - Întrerupător NSX100N, 50 kA 415 VAC, MicroLogic 7.2 E Unitate de declanșare Vigi 40 A, 4P4d date tehnice
Parametri principali
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX100N
Tipul produsului sau al componentei: Întrerupător de circuit pentru defect la împământare
Aplicație: Distribuție
Descrierea polului: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal: 40 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Capacitate de întrerupere
Conform IEC 60947-2:
90 kA Icu 220/240 V c.a. 50/60 Hz
50 kA Icu 380/415 V c.a. 50/60 Hz
50 kA Icu 440 V c.a. 50/60 Hz
36 kA Icu 500 V CA 50/60 Hz
35 kA Icu 525 V CA 50/60 Hz
10 kA Icu 660/690 V CA 50/60 Hz
Conform UL 60947-4-1:
85 kA Icu 240 V CA 50/60 Hz
50 kA Icu 480 V CA 50/60 Hz
10 kA Icu 600 V CA 50/60 Hz
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.2 E
Tehnologia unității de declanșare: Funcții de protecție electronică: LSIR (supraîncărcare, scurtcircuit, scurtcircuit instantaneu, defect la împământare) Tip de control: Comutator basculant Protecție cu întârziere lungă Interval de reglare Ir: 18-40 A Număr de puncte de reglare: 9 Întârziere (tr): 15-400 s la 1,5×Ir 18-40 A Număr de puncte de reglare: 9 Întârziere (tr): 15-400 s la 1,5×Ir Întârziere (tr): 0,5-16 s la 6×Ir Întârziere (tr): 0,35-11 s la 7,2×Ir
Protecție cu întârziere scurtă
Interval de reglare Isd: 1,5-10×Ir
Întârziere (tsd): 0-0,4 s I²t=off Întârziere (tsd): 0,1-0,4 s I²t=pornit
Protecție instantanee la scurtcircuit
Domeniu de reglare Ii: 1,5-15×In
Protecție la defect la împământare
Tip: Integrată
Clasă de protecție: Clasa A
Sensibilitate (IΔn): 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Întârziere (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Caracteristici fizice
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2 Categorie de supratensiune: IV Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal Grad de poluare: 3 (conform IEC 60664-1) Protecție IP: IP40 (conform IEC 60529) Protecție IK: IK07 (conform IEC 62262) Intervalul de temperatură ambiantă: -25...70 °C
Interval de temperatură de depozitare: -40...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
