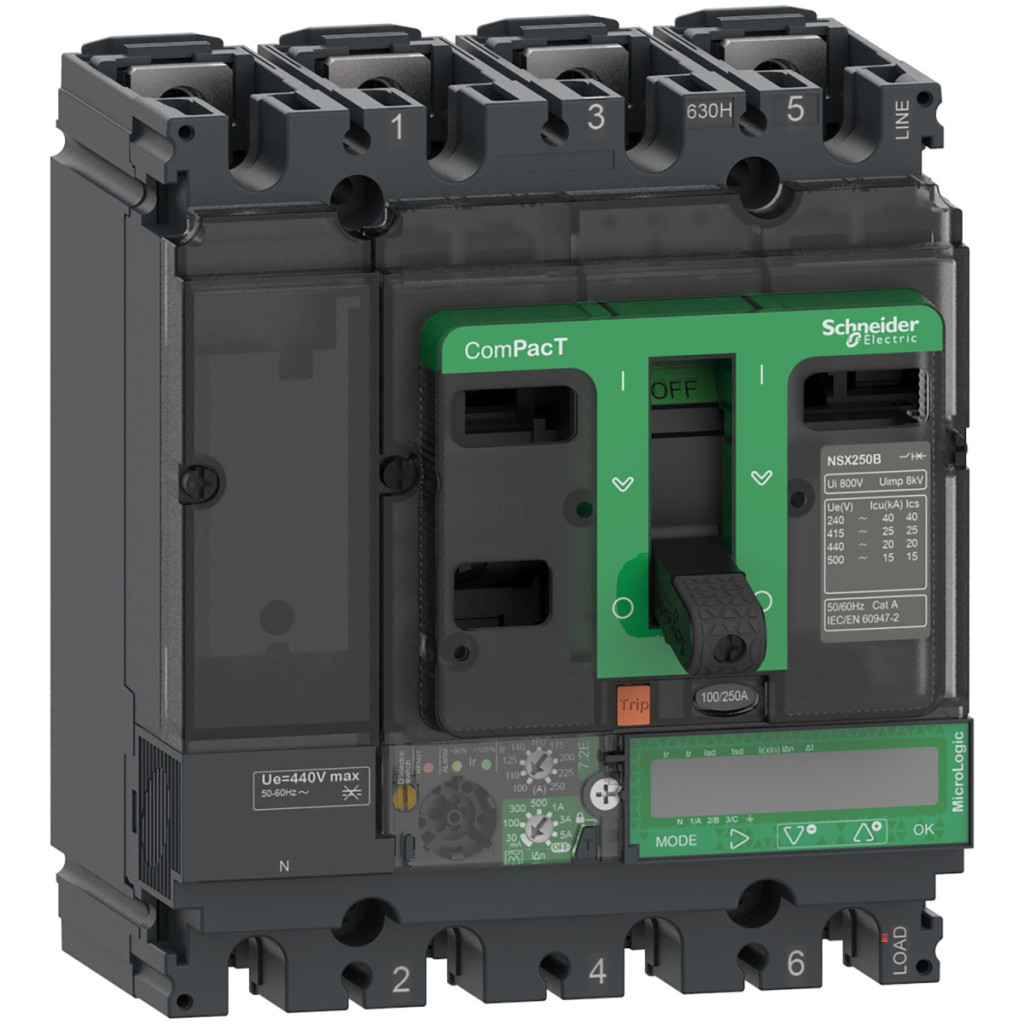

Schneider Electric ComPacT NSX (2021) - C10N47E100 - Întrerupător NSX100N, 50 kA 415 VAC, MicroLogic 7.2 E Vigi unitate de eliberare 100 A, 4P4d date tehnice
Caracteristici cheie
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100N
Tipul produsului sau al componentei: Întrerupător de protecție împotriva defectelor la împământare
Aplicația dispozitivului: Distribuție
Caracteristici pol
Descriere pol: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziție zero: Stânga
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 90 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
36 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz conform UL 60947-4-1
50 kA Icu 480 V c.a. 50/60 Hz conform UL 60947-4-1
10 kA Icu 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: N 50 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit, R: protecție la defect la pământ
Curent nominal al unității de declanșare: 100 A la 40 °C
Setări de protecție
Tipul setării de pornire cu întârziere lungă Ir (protecție termică): Reglabil cu 9 setări
Interval de setare a protecției cu întârziere lungă [Ir]: 40...100 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabil
Interval setare întârziere lungă [tr]: 15...400 s pentru 1,5 x Ir, 0,5...16 s pentru 6 x Ir, 0,35...11 s pentru 7,2 x Ir
Setare protecție zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării de pornire a protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Reglabil
Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tipul de setare a protecției instantanee Ii: Reglabil
Intervalul de setare a protecției instantanee [Ii]: 1,5...15 x In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip setare sensibilitate protecție împotriva defectelor la pământ IΔn: Reglabilă
Interval setare sensibilitate protecție împotriva defectelor la pământ [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT folosind comutatorul rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la pământ Δt: Reglabil
Setare întârziere defect la pământ rezidual [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Semnalele și comunicarea
Semnalele locale: LED intermitent (verde) pentru standby, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric și jurnale de evenimente cu marcaj temporal, indicatori de întreținere, valori instantanee și solicitate, contoare maxime/minime, setări de protecție și alarmă, calitate a energiei, măsurarea energiei, Cerere de curent și putere
Caracteristici mecanice
Tip de control: Braț basculant
Metodă de montare a întrerupătorului: Fixă
Blocare selectivă pe zone ZSI: Niciunul
Număr de sloturi: 5 sloturi
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Montare și conectare
Bază de montare: Panou posterior
Poziție de montare: Orizontală și verticală, așezat pe spate
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Clasa de protecție IP: IP40 conform IEC 60529
Clasa de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
