Întrerupătorul miniatural Schneider Electric ComPacT NSX C10R35E040 este o soluție de protecție extrem de fiabilă și performantă, ideală pentru rețelele de distribuție industriale și comerciale. Acest întrerupător compact, dar versatil, oferă o protecție excelentă împotriva suprasarcinii și scurtcircuitelor, oferind în același timp funcții avansate de protecție electronică și măsurare. Întrerupătorul de circuit tripolar ComPacT NSX100R are o capacitate de întrerupere remarcabilă: 200 kA pe rețele de 220/240 V c.a., 380/415 V c.a. și 440 V c.a., 80 kA la 500 V c.a., 65 kA la 525 V c.a. și 45 kA la 660/690 V c.a. Această performanță impresionantă asigură funcționarea fiabilă a sistemului chiar și în cele mai extreme condiții de scurtcircuit. Curentul nominal de 40 A și tensiunea de funcționare de 690 V c.a. permit o gamă largă de aplicații. Punctul forte al întrerupătorului este unitatea de declanșare electronică MicroLogic 5.2 E încorporată, care dispune de funcții avansate de protecție LSI. Această tehnologie permite protecție cu întârziere lungă (L) împotriva suprasarcinii, protecție cu întârziere scurtă (S) împotriva scurtcircuitelor și protecție instantanee (I) împotriva scurtcircuitelor instantanee. Opțiunile de setare sunt extrem de flexibile: protecție cu întârziere lungă (Ir) poate fi setată în intervalul 18-40 A cu 9 setări diferite, protecția cu întârziere scurtă (Isd) poate fi setată în intervalul 1,5-10 x Ir cu 9 setări, iar protecția instantanee (Ii) poate fi setată între 1,5-15 x In. Unitatea de declanșare are, de asemenea, o memorie termică care reține starea timp de 20 de minute înainte și după declanșare, sporind și mai mult fiabilitatea protecției. Avantajele suplimentare ale disjunctorului includ un afișaj LCD care permite măsurarea consumului de energie, afișarea datelor privind calitatea energiei, urmărirea valorilor instantanee și ale cererii, precum și afișarea semnalelor de întreținere și a tabelelor de evenimente cu marcaj temporal. Dispozitivul este echipat și cu indicatori locali: un LED verde intermitent indică disponibilitatea operațională, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Funcția de blocare selectivă a zonei (ZSI) crește și mai mult eficiența și selectivitatea protecției. Întrerupătorul Schneider Electric ComPacT NSX este ideal pentru instalații industriale, clădiri comerciale și infrastructuri critice, unde protecția fiabilă a circuitului și funcțiile avansate de măsurare sunt esențiale. Are o durată de viață mecanică de 20.000 de cicluri și o durată de viață electrică de 5.000 până la 20.000 de cicluri, în funcție de sarcină, asigurând o funcționare fiabilă pe termen lung. Cu un grad de protecție IP40 și o rezistență la impact IK07, poate rezista chiar și în cele mai solicitante medii. Intervalul de temperatură de funcționare de la -25 la 70 °C și umiditatea relativă de la 0 la 95% extind și mai mult posibilitățile sale de aplicare.

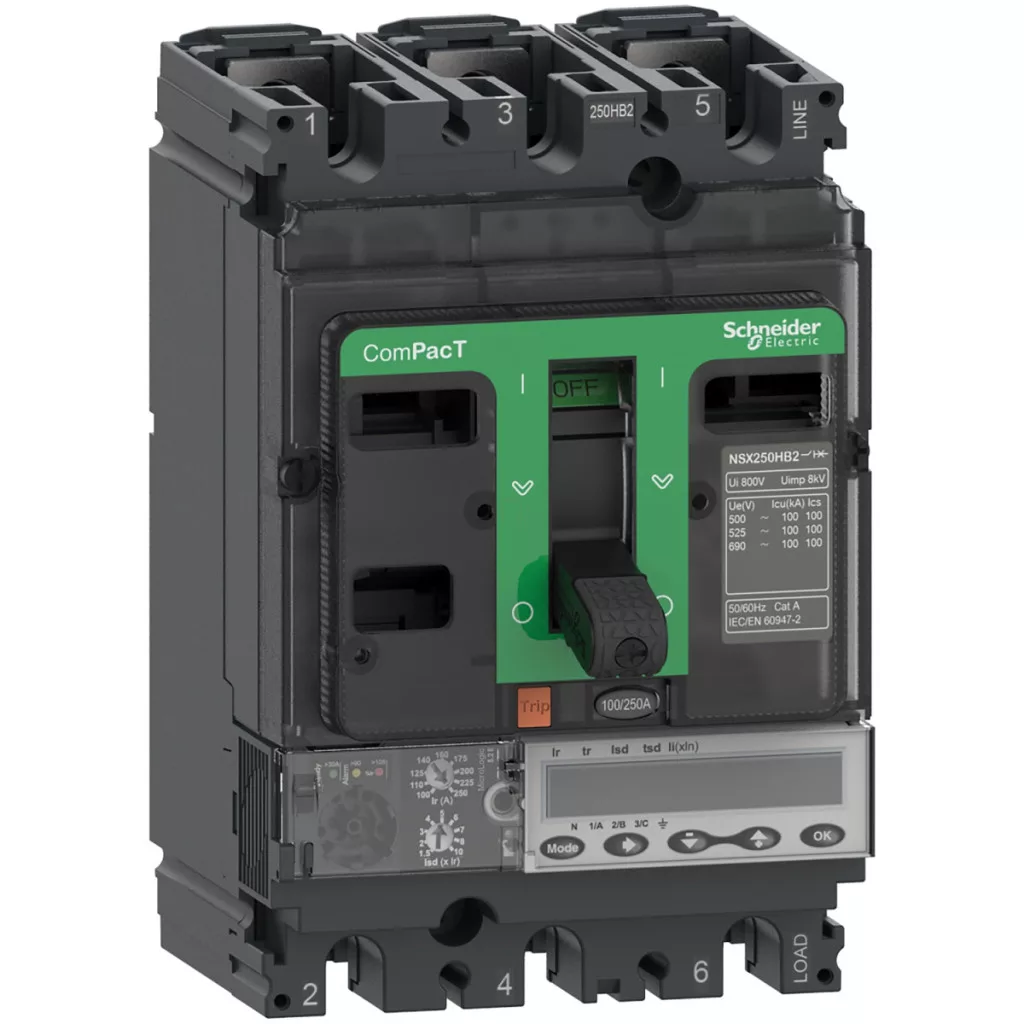

Schneider Electric ComPacT NSX (2021) - C10R35E040 - Întrerupător NSX100R, 200 kA 415 VAC, unitate de declanșare MicroLogic 5.2 E 40 A, 3P3d date tehnice
Date generale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100R
Tipul produsului: Întrerupător automat
Domeniu de aplicare: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Date tehnice
Curent nominal [In]: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere: 200 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
200 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
80 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
65 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
45 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: R 200 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 5.2 E
Tehnologie de declanșare: Electronică
Funcții de protecție unitate de declanșare: LSI
Tip de control: Pârghie de comutare
Metodă de montare a întrerupătorului: Fixă
Informații suplimentare
Tensiune de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate de întrerupere în funcțiune [Ics]: 200 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
200 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
200 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
80 kA la 500 V CA 50/60 Hz conform IEC 60947-2
65 kA la 525 V CA 50/60 Hz conform IEC 60947-2
45 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Disipare de putere pe pol: 1,3 W
Protecție
Tipul de protecție: L: împotriva suprasarcinii (întârziere lungă)
S: întârziere scurtă împotriva scurtcircuitului
I: împotriva scurtcircuitului instantaneu
Curent nominal de declanșare: 40 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil în 9 trepte
Interval de reglare a curentului de declanșare a protecției cu întârziere lungă [Ir]: 18...40 A
Date de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
Caracteristici fizice
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
