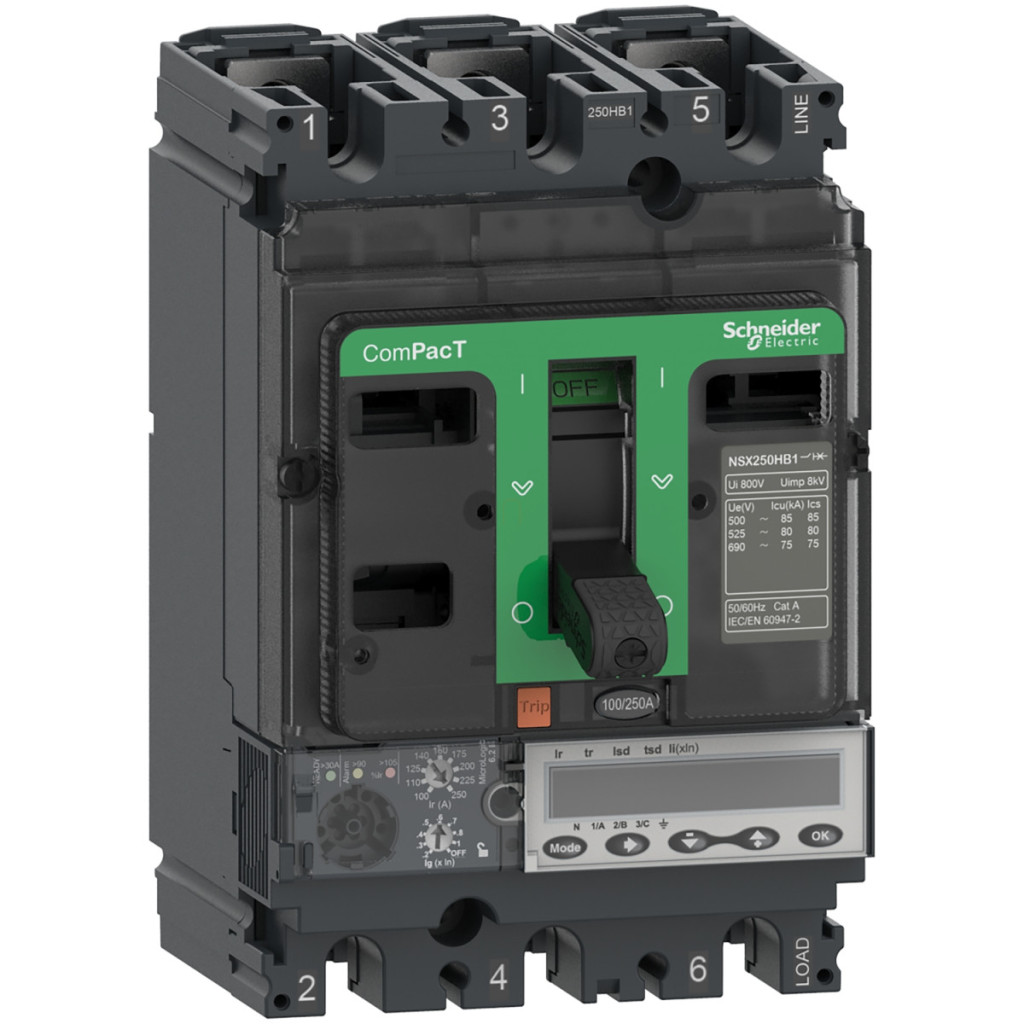

Schneider Electric ComPacT NSX (2021) - C10R36E040 - Disjunctor NSX100R, 200 kA 415 VAC, unitate de declanșare MicroLogic 6.2 E 40 A, 3P3d date tehnice
Caracteristici principale
Tipul produsului: Întrerupător
Denumirea produsului: ComPacT NSX
Familia de produse: ComPacT
Denumirea scurtă a dispozitivului: NSX100R
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 40 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, în conformitate cu EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu la 220/240 V c.a. 50/60 Hz, în conformitate cu standardul IEC 60947-2
Capacitate de întrerupere: 200 kA Icu la 380/415 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Capacitate de întrerupere: 200 kA Icu 440 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Capacitate de întrerupere: 80 kA Icu 500 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Capacitate de întrerupere: 65 kA Icu la 525 V CA 50/60 Hz, în conformitate cu IEC 60947-2
Capacitate de întrerupere: 45 kA Icu la 660/690 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Cod capacitate de rupere: R 200 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Pârghie
Metodă de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune nominală de izolație: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate nominală de întrerupere: 200 kA la 220/240 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Capacitate nominală de întrerupere: 200 kA la 380/415 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Capacitate nominală de întrerupere: 200 kA la 440 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Capacitate nominală de întrerupere: 80 kA la 500 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Capacitate nominală de întrerupere: 65 kA la 525 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Capacitate nominală de întrerupere: 45 kA la 660/690 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2
Durata de viață
Durata de viață mecanică: 20.000 de cicluri
Durata de viață electrică: 20.000 de cicluri la 440 V In/2
Durată de viață electrică: 10.000 de cicluri la 440 V In
Durată de viață electrică: 10.000 de cicluri la 690 V In/2
Durată de viață electrică: 5.000 de cicluri la 690 V In
Caracteristici fizice
Disipare de putere pe pol: 1,3 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Conexiune în partea superioară: Frontală
Conexiune în partea inferioară: Frontală
Distanță între conexiuni: 35 mm Lățime: 105 mm Înălțime: 161 mm Adâncime: 86 mm Funcții de protecție Tip de protecție: L: protecție la suprasarcină (întârziere lungă) S: protecție la scurtcircuit (întârziere scurtă)
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Valoarea nominală a unității de declanșare: 40 A la 40 °C
Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de reglare a protecției cu întârziere lungă [Ir]: 18...40 A Tipul setării întârziere protecție întârziere lungă tr: Reglabil 15...400 s pentru 1,5 x Ir
Interval de reglare a întârzierii lungi [tr]: 0,5…16 s la 6 x Ir Interval de reglare a întârzierii lungi [tr]: 0,35…11 s la 7,2 x Ir Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Reglabil Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]: 0…0,4 s I²t=off 0,1…0,4 s I²t=pornit
Tipul de setare a declanșării protecției la curent instantaneu Ii: Reglabil
Intervalul de setare a declanșării protecției la curent instantaneu [Ii]: 1,5...15 x In
Tip setare declanșare protecție împotriva defectelor la împământare Ig: Reglabil 9 setări
Interval setare declanșare defect la împământare [Ig]: 0,4...1 x In In = 40 A
Interval de reglare a declanșării la defect la pământ [Ig]: 0,2...1 x In Pentru In > 40 A
Ig activare/dezactivare
Setare întârziere protecție împotriva defectelor la împământare tip tg: Reglabilă 5 setări
Interval de setare întârziere protecție împotriva defectelor la împământare [tg]: 0…0,4 s I²t=oprit 0,1…0,4 s I²t=pornit
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone ZSI: Da
Afișaj și comunicare
Număr de prize: 5 prize
Indicatori locali: LED intermitent (verde) pentru starea de funcționare
LED 105 % Ir (roșu) pentru suprasarcină
LED 90 % Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Date de comunicare: Calitatea energiei Setări de protecție și alarmă Indicatori de întreținere Valori maxime/minime Măsurarea energiei Curent și putere necesare Istoric cu marcaj temporal și jurnale de evenimentep>
Valori instantanee și solicitate
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…85 °C
Umiditate relativă: 0…95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
Altitudine de funcționare: 2000 m...5000 m cu reducere a puterii nominale
