Întrerupătorul Schneider Electric ComPacT NSX seria C10R42D100 este un dispozitiv de protecție electrică extrem de eficient, conceput în principal pentru a proteja rețelele de distribuție. Acest întrerupător cu 4 poli face parte din familia de produse NSX100R, care se remarcă pe piață prin performanțele și fiabilitatea sale excepționale. Una dintre cele mai importante caracteristici ale disjunctorului C10R42D100 este capacitatea sa excepțională de întrerupere, care este de 200 kA la 415 VAC. Aceasta este o valoare extrem de ridicată, ceea ce înseamnă că dispozitivul este capabil să întrerupă în siguranță chiar și cele mai extreme curenți de scurtcircuit. De asemenea, are o capacitate de rupere impresionantă la diferite niveluri de tensiune: 200 kA la 220/240 VAC, 200 kA la 380/415 VAC, 200 kA la 440 VAC, 80 kA la 500 VAC, 65 kA la 525 V CA și chiar 45 kA la 660/690 V CA. Această capacitate de întrerupere este certificată în conformitate cu standardul IEC 60947-2. Întrerupătorul C10R42D100 încorporează cea mai recentă unitate de declanșare electronică MicroLogic 2.2, care funcționează la un curent nominal de 100 A la o temperatură ambiantă de 40 °C. Unitatea de declanșare are protecții LSoI, ceea ce înseamnă: L - protecție la suprasarcină (întârziere lungă), So - protecție la scurtcircuit cu întârziere fixă, I - protecție instantanee la scurtcircuit. Setarea protecției la suprasarcină (Ir) poate fi reglată în 9 trepte diferite între 40 și 100 A. Timpul de întârziere al protecției cu întârziere lungă (tr) este fix: funcționează cu o întârziere de 400 s la un curent de 1,5×Ir, 16 s la un curent de 6×Ir și 11 s la un curent de 7,2×Ir. Setarea protecției la scurtcircuit (Isd) poate fi reglată, de asemenea, în 9 trepte între 1,5 și 10×Ir, în timp ce protecția instantanee la scurtcircuit (Ii) este fixată la 1500 A. Întrerupătorul are un comutator acționat cu arc și este, de asemenea, adecvat pentru izolare în conformitate cu EN/IEC 60947-2. Categoria sa de utilizare este categoria A. Tensiunea nominală de funcționare (Ue) este de 690 V c.a. 50/60 Hz, tensiunea nominală de izolație (Ui) este de 800 V c.a. 50/60 Hz, iar tensiunea nominală de rezistență la impulsuri (Uimp) este de 8 kV. Durata de viață mecanică a întrerupătorului este de 20.000 de cicluri, în timp ce durata de viață electrică variază între 5.000 și 20.000 de cicluri, în funcție de sarcină. Metoda de instalare este fixă, cu montare pe panoul din spate, și poate fi utilizată atât în poziție orizontală, cât și verticală. În ceea ce privește dispunerea polilor, conductorul neutru este situat în partea stângă. Întrerupătorul ComPacT NSX are un sistem avansat de semnalizare: un LED verde intermitent indică faptul că este gata de funcționare, în timp ce un LED roșu indică o suprasarcină de 105% și un LED portocaliu indică o suprasarcină de 90%. Întrerupătorul are o lățime de 140 mm, o înălțime de 161 mm, o adâncime de 86 mm și o greutate de 2,4 kg. Pierderea de putere pe pol este de 4,7 W. Setările de protecție ale conductorului neutru sunt variabile: configurație 0,5×Ir (3D + N/2), 1×Ir (4D) sau fără protecție (3D).

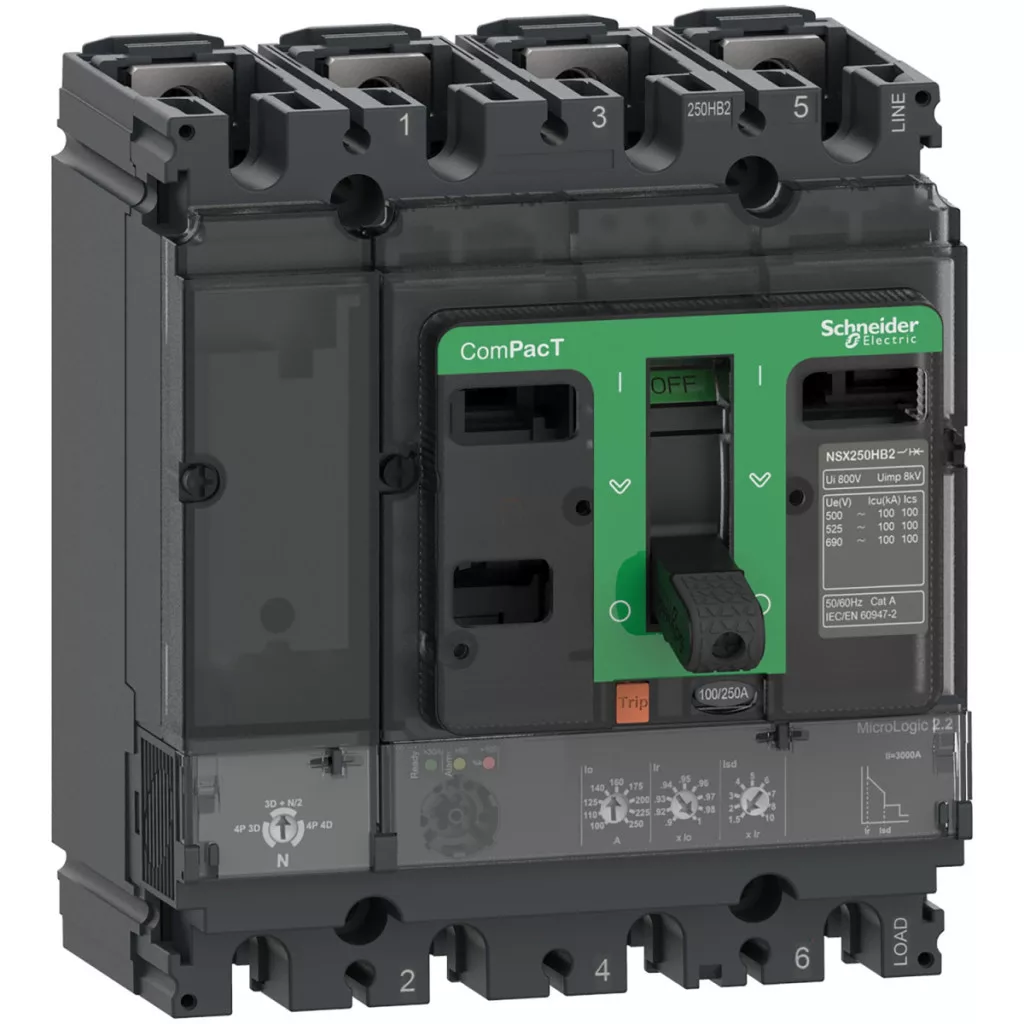

Schneider Electric ComPacT NSX (2021) - C10R42D100 - Întrerupător NSX100R, 200 kA 415 VAC, unitate de eliberare MicroLogic 2.2 100 A, 4P4d date tehnice
Date de bază
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100R
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu la 220/240 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
200 kA Icu la 380/415 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
200 kA Icu la 440 V CA 50/60 Hz în conformitate cu IEC 60947-2
80 kA Icu la 500 V CA 50/60 Hz în conformitate cu IEC 60947-2
65 kA Icu la 525 V CA 50/60 Hz în conformitate cu IEC 60947-2
45 kA Icu la 660/690 V CA 50/60 Hz în conformitate cu IEC 60947-2
Cod capacitate de rupere: R 200 kA la 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.2
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Valoare nominală a unității de declanșare: 100 A la 40 °C
Tip setare declanșare pe termen lung Ir (protecție termică): Reglabilă, 9 setări
Interval de setare a declanșării protecției pe termen lung [Ir]: 40...100 A
Tipul de reglare a întârzierii protecției pe termen lung tr: Fixă
Intervalul de reglare a întârzierii pe termen lung [tr]: 400 s la 1,5 x Ir
16 s la 6 x Ir
11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Setare declanșare protecție de scurtă durată tip Isd: Reglabilă, 9 setări
Interval de setare declanșare protecție de scurtă durată [Isd]: 1,5...10 x Ir
Tip setare declanșare protecție instantanee Ii: Fixă
Interval setare declanșare protecție instantanee [Ii]: 1500 A
Caracteristici mecanice
Tip de control: Comutator
Metoda de montare a întrerupătorului: Fixă
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Disiparea puterii pe pol: 4,7 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Așezat pe placa posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Număr de sloturi: 5 sloturi
Indicatori
Indicator local: LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Dimensiuni și greutate
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
