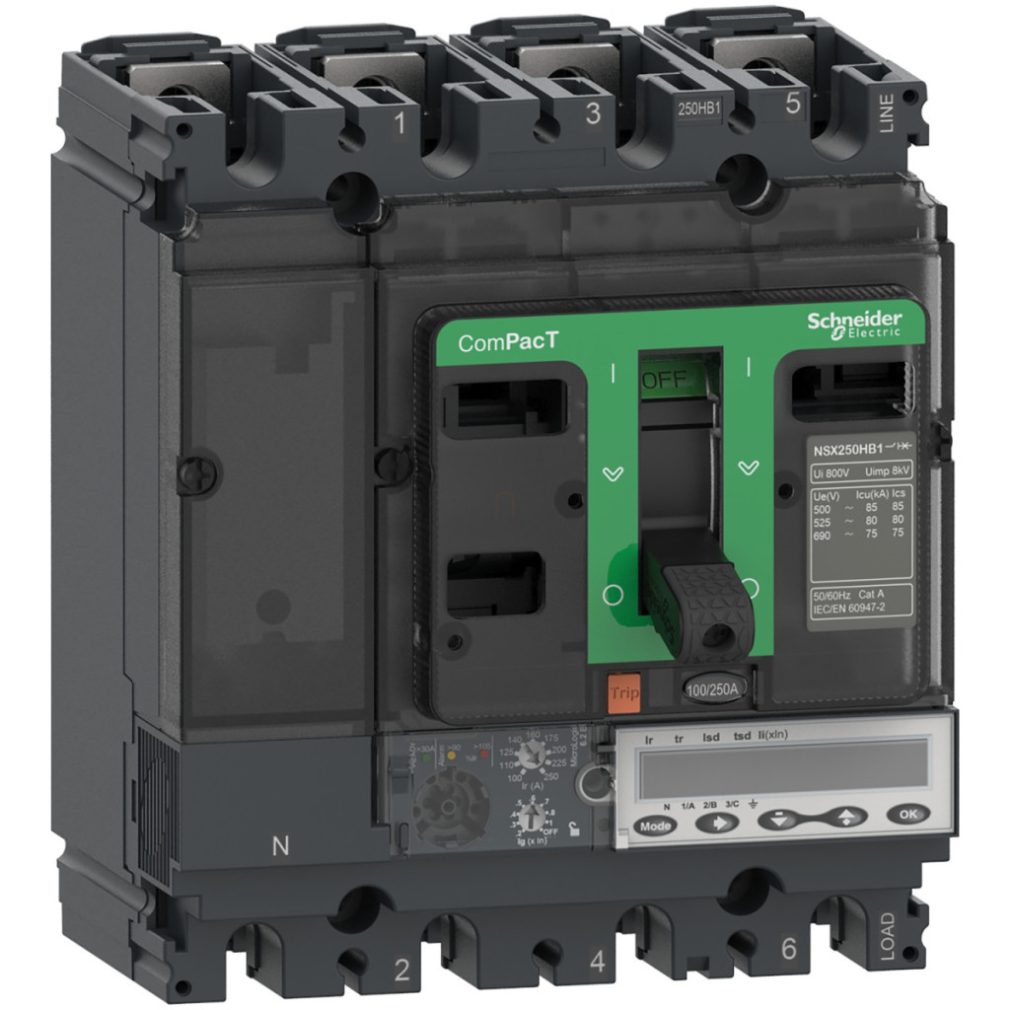

Schneider Electric ComPacT NSX100R este un întrerupător de circuit de înaltă performanță, disponibil sub numărul de articol C10R46E040. Acest întrerupător de circuit compact, cu 4 poli, are caracteristici de protecție remarcabile, fiind ideal pentru protejarea rețelelor de distribuție. Produsul este echipat cu o unitate de declanșare electronică MicroLogic 6.2E de înaltă calitate, care funcționează la un curent nominal de 40 A la o temperatură ambiantă de 40 °C. Întrerupătorul ComPacT NSX100R se remarcă în special prin capacitatea sa ridicată de întrerupere: 200 kA Icu la 220/240 V, 380/415 V și 440 V c.a., oferind o protecție excepțională chiar și împotriva celor mai extreme curenți de scurtcircuit. De asemenea, oferă o protecție fiabilă în intervale de tensiune mai mari: 80 kA la 500 V c.a., 65 kA la 525 V c.a. și 45 kA la 660/690 V c.a. Marcajul R din codul capacității de întrerupere (R 200 kA 415V c.a.) indică o performanță de întrerupere excepțională. Dispozitivul are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz, o tensiune de izolare de 800 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV. Unitatea de declanșare electronică MicroLogic 6.2E oferă funcții de protecție LSIG: protecție la suprasarcină (L), protecție întârziată la scurtcircuit (S), protecție instantanee la scurtcircuit (I) și protecție la defect la împământare (G). Setările de protecție reglabile oferă un grad ridicat de flexibilitate. Protecția cu întârziere lungă (Ir) poate fi reglată în intervalul 18-40 A, cu 9 setări diferite. Timpul de întârziere (tr) poate fi, de asemenea, reglat în mai multe etape: 15-400 s la un curent de 1,5×Ir, 0,5-16 s la un curent de 6×Ir și 0,35-11 s la un curent de 7,2×Ir. Memoria de protecție termică stochează date pentru 20 de minute înainte și după declanșare. Protecția împotriva scurtcircuitelor cu întârziere scurtă (Isd) poate fi setată în intervalul 1,5-10×Ir, iar protecția împotriva scurtcircuitelor instantanee (Ii) poate fi setată la 1,5-15×In. Protecția împotriva defectelor la împământare (Ig) are, de asemenea, 9 opțiuni de setare și poate fi chiar dezactivată complet. Timpul de defect la împământare (tg) poate fi controlat cu 5 setări diferite. Întrerupătorul de circuit are o serie de caracteristici avansate: interblocare selectivă pe zone (ZSI), 5 sloturi de expansiune și mai multe indicatoare luminoase pentru feedback privind starea. Afișajul LCD poate afișa date de măsurare a energiei, informații despre calitatea energiei, cererea de curent și putere, setări de protecție și alarmă, indicatori de întreținere și valori maxime/minime. Durata sa de viață mecanică este de 20.000 de cicluri, iar durata de viață electrică variază între 5.000 și 20.000 de cicluri, în funcție de sarcină. Întrerupătorul trebuie instalat într-un design fix, montat pe panoul frontal, cu acționare prin comutator. Disiparea de putere pe pol este de 1,3 W. Întrerupătorul Schneider Electric ComPacT NSX100R are dimensiuni compacte: 140 mm lățime, 161 mm înălțime și 86 mm adâncime, cu o greutate netă de numai 2,4 kg. Are protecție IP40 conform IEC 60529, rezistență la impact IK07 conform IEC 62262 și este conform cu EN/IEC 60947-2. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, temperatura de depozitare este între -40 °C și +85 °C, iar toleranța la umiditate relativă este de 0-95%. Poate fi utilizat la sarcină maximă până la o altitudine de 2000 m deasupra nivelului mării și poate funcționa cu performanțe reduse între 2000 și 5000 m.
Schneider Electric ComPacT NSX (2021) - C10R46E040 - Întrerupător NSX100R, 200 kA 415 VAC, unitate de declanșare MicroLogic 6.2 E 40 A, 4P4d date tehnice
Date generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX100R
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Caracteristici electrice
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Curent nominal: 40 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a. 50/60 Hz
Adecvarea izolației: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu 220/240 V c.a. 50/60 Hz, 200 kA Icu 380/415 V c.a. 50/60 Hz, 200 kA Icu 440 V c.a. 50/60 Hz, 80 kA Icu 500 V c.a. 50/60 Hz, 65 kA Icu 525 V c.a. 50/60 Hz, 45 kA Icu 660/690 V c.a. 50/60 Hz
Cod capacitate de rupere: R 200 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Curent nominal al unității de declanșare: 40 A la 40 °C
Intervale de reglare
Interval de reglare protecție suprasarcină (Ir): 18...40 A
Interval de reglare a timpului de întârziere lungă (tr): 15...400 s la 1,5 x Ir, 0,5...16 s la 6 x Ir, 0,35...11 s la 7,2 x Ir
Interval de reglare protecție întârziere scurtă (Isd): 1,5...10 x Ir
Interval de reglare protecție instantanee (Ii): 1,5...15 x In
Interval de reglare a protecției împotriva defectelor la împământare (Ig): 0,4...1 x In (pentru In = 40 A), 0,2...1 x In (pentru In > 40 A)
Caracteristici fizice
Tip de funcționare: Comutator
Metoda de montare a întrerupătorului: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, montată în spate
Conexiuni: Conexiuni în partea superioară și inferioară a panoului frontal
Pas de conectare: 35 mm
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Afișaje și comunicare
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000...5000 m cu reducerea performanței
