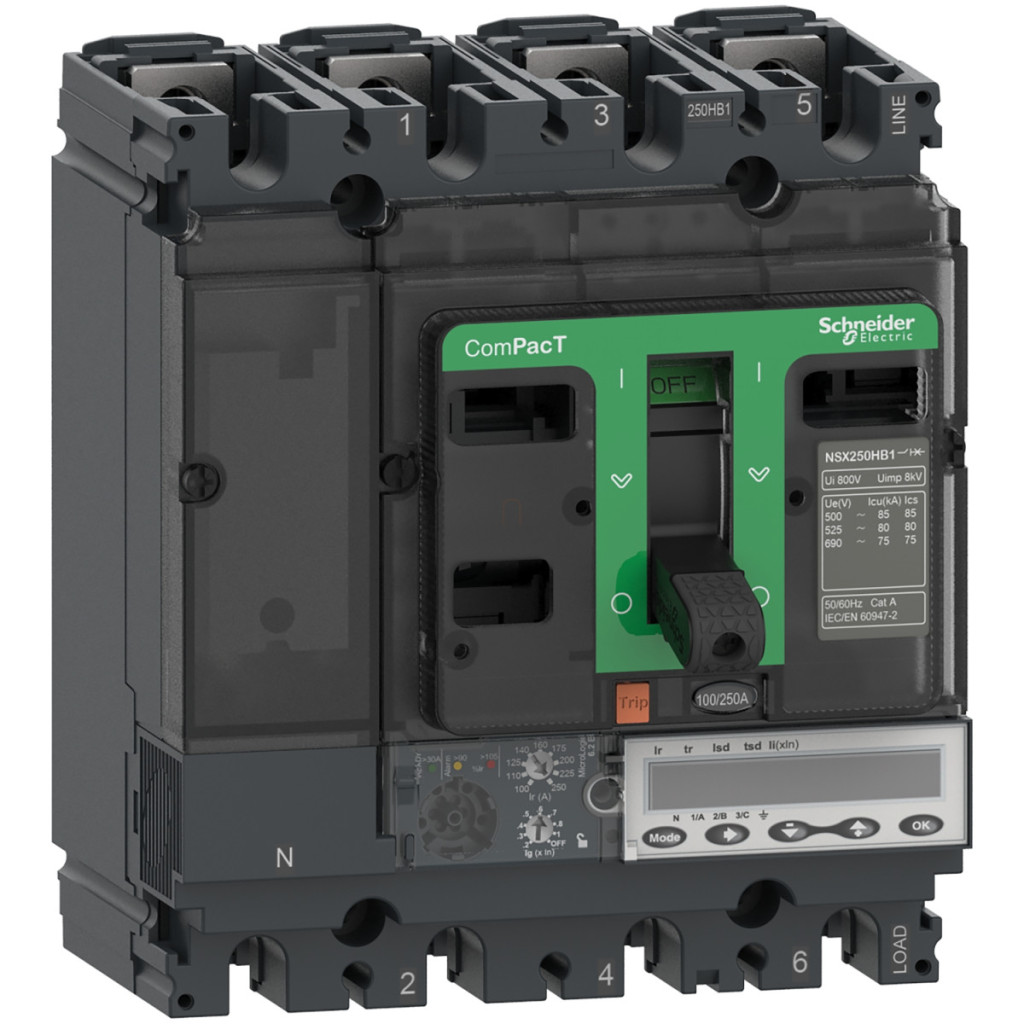

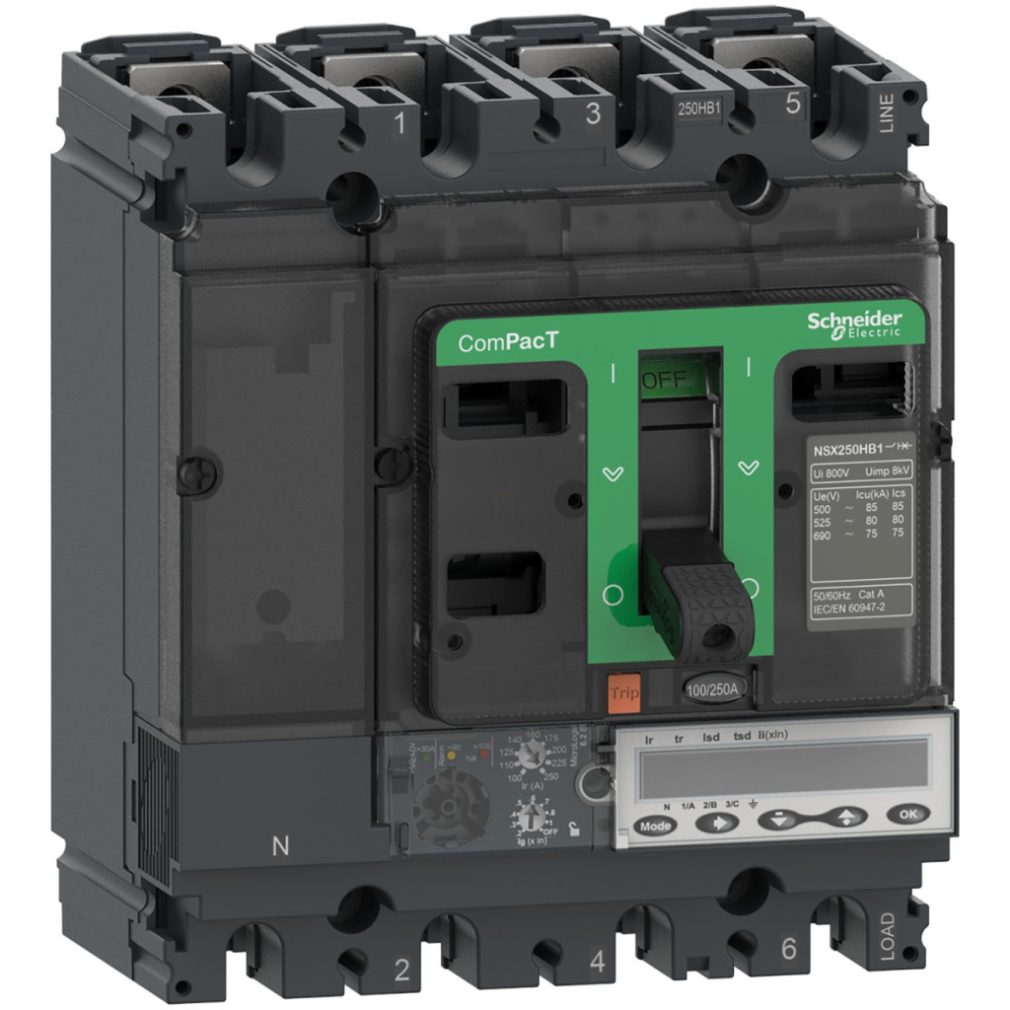

Întrerupătorul Schneider Electric ComPacT NSX100R este un dispozitiv de protecție a curentului de înaltă performanță, cu 4 poli (4P), cu numărul de piesă C10R46E100. Acest întrerupător compact este ideal pentru utilizarea în rețelele de distribuție unde este necesară o protecție profesională împotriva suprasarcinii și scurtcircuitelor. Dispozitivul are un curent nominal maxim de 100 A la 40 °C, fiind ideal pentru utilizarea în instalații industriale și comerciale cu sarcină medie. O caracteristică specială a ComPacT NSX100R este unitatea de declanșare electronică MicroLogic 6.2E încorporată, care oferă funcții avansate de protecție. Funcțiile de protecție LSIG (protecție împotriva suprasarcinii cu întârziere lungă, protecție împotriva scurtcircuitelor cu întârziere scurtă, protecție instantanee împotriva scurtcircuitelor și protecție împotriva defectelor la împământare) asigură un sistem complex de protecție. Parametrii de declanșare pot fi reglați într-un interval larg, permițând adaptarea perfectă la cerințele aplicației specifice. Protecția cu întârziere lungă (Ir) are 9 setări diferite între 40 și 100 A, în timp ce timpul de întârziere (tr) poate fi setat între 15 și 400 de secunde la o sarcină de 1,5×Ir. Protecția la scurtcircuit cu întârziere scurtă (Isd) poate fi setată între 1,5 și 10×Ir, iar protecția la scurtcircuit instantaneu (Ii) poate fi setată între 1,5 și 15×In. Protecția la defect la împământare (Ig) are 9 setări diferite între 0,2 și 1×In, cu o funcție de pornire/oprire. Întrerupătorul are o capacitate de întrerupere deosebit de mare: 200 kA la niveluri de tensiune de 220/240 V c.a., 380/415 V c.a. și 440 V c.a., ceea ce îl face o alegere excelentă pentru aplicații în care sunt preconizate curenți de scurtcircuit mari. Capacitatea sa de întrerupere mai mică este de 80 kA la 500 V c.a., 65 kA la 525 V c.a. și 45 kA la 660/690 V c.a. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz, ceea ce permite o gamă largă de aplicații. Dispozitivul are, de asemenea, o funcție de separare a izolației în conformitate cu EN/IEC 60947-2. Alte caracteristici remarcabile ale ComPacT NSX100R includ interblocarea selectivă pe zone (ZSI), capacități avansate de măsurare și comunicare și indicații locale. Afișajul LCD are o funcție de contor de energie care afișează date istorice cu marcaj temporal și tabele de evenimente, valori maxime/minime, valori instantanee și de cerere, cererea de curent și putere, indicatori de întreținere, măsurarea energiei, calitatea energiei și setările de protecție și alarmă. Indicarea stării locale este asigurată de trei LED-uri: un LED verde intermitent pentru starea de pregătire, un LED roșu pentru suprasarcină de 105% și un LED portocaliu pentru suprasarcină de 90%. Durabilitatea mecanică a întrerupătorului este de 20.000 de cicluri, în timp ce durabilitatea electrică variază între 5.000 și 20.000 de cicluri, în funcție de sarcină și de nivelul tensiunii. Dispozitivul poate fi montat pe panoul din spate, fie orizontal, fie vertical, cu o poziție fixă în spate. Atât conexiunile superioare, cât și cele inferioare sunt realizate din față, cu un pas de conexiune de 35 mm. Întrerupătorul are o lățime de 140 mm, o înălțime de 161 mm și o adâncime de 86 mm, cu o greutate netă de 2,4 kg. Întrerupătorul ComPacT NSX100R are o temperatură de funcționare cuprinsă între -25...70 °C, intervalul de temperatură de depozitare -40...85 °C, intervalul de umiditate relativă 0...95%. Are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Produsul poate fi utilizat la sarcină maximă până la o altitudine de 2000 m deasupra nivelului mării și cu sarcină redusă între 2000 și 5000 m. Are categoria de supratensiune III, clasa de protecție electrică la atingere II pe panoul frontal și gradul de poluare 3 conform IEC 60664-1.
Date tehnice ComPacT NSX100R
Date de bază
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100R
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu la 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
200 kA Icu la 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
200 kA Icu la 440 V CA 50/60 Hz (conform IEC 60947-2)
80 kA Icu la 500 V CA 50/60 Hz (conform IEC 60947-2)
65 kA Icu la 525 V CA 50/60 Hz (conform IEC 60947-2)
45 kA Icu la 660/690 V CA 50/60 Hz (conform IEC 60947-2)
Cod capacitate de rupere: R 200 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Curent nominal al unității de declanșare: 100 A la 40 °C
Interval de reglare a curentului de declanșare cu întârziere lungă (Ir): 40...100 A
Interval de reglare întârziere lungă (tr):
15...400 s pentru 1,5 x Ir
0,5...16 s pentru 6 x Ir
0,35...11 s pentru 7,2 x Ir
Setare protecție conductor zero:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
1,6 x Ir (3D + OSN)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Interval de setare a curentului de declanșare cu întârziere scurtă (Isd): 1,5...10 x Ir
Interval de reglare a timpului de întârziere scurtă (tsd):
0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Interval de reglare a curentului de declanșare instantanee (Ii): 1,5...15 x In
Interval de reglare a curentului de declanșare la defect la împământare (Ig):
0,4...1 x In pentru In = 40 A
0,2...1 x In pentru In > 40 A
Ig activare/dezactivare
Interval de reglare a timpului de întârziere la defect la pământ (tg):
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Funcționare și semnale
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Blocare selectivă pe zone ZSI: Da
Indicație locală:
LED intermitent (verde) pentru starea de pregătire
LED 105 % Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date:
Istoric cu marcaj temporal și jurnale de evenimente
Valori maxime/minime
Valori instantanee și la cerere
Curent și cerere de energie
Indicatori de întreținere
Măsurarea energiei
Calitatea energiei
Setări de protecție și alarmă
Caracteristici mecanice
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Greutate netă: 2,4 kg
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică:
20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Disipare de putere pe pol: 4,7 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală, așezată plat pe panoul posterior
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță între conexiuni: 35 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
