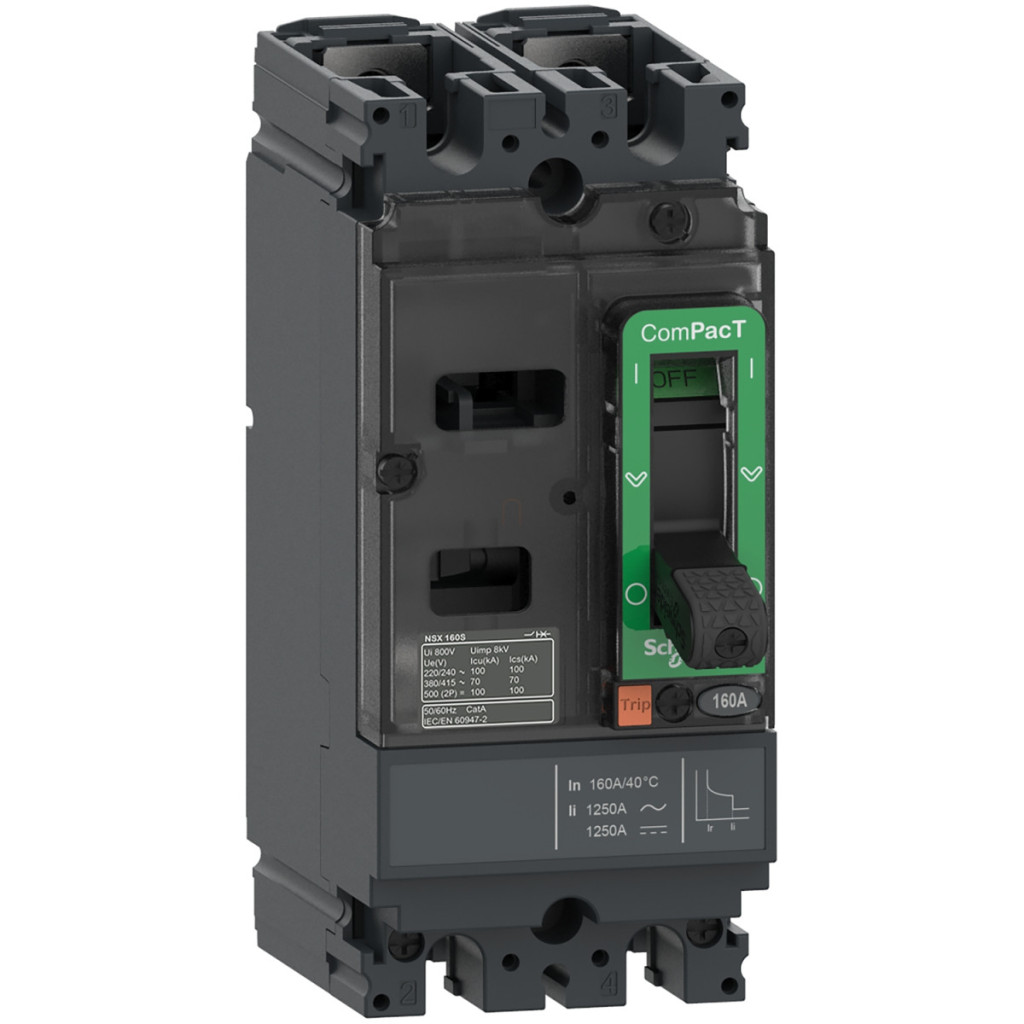

Schneider Electric ComPacT NSX (2021) - C10S2TM016 - Întrerupător NSX100S AC/DC, 70 kA 415 VAC, unitate de declanșare TMD 16 A, 2P2d date tehnice
Date generale
Tipul produsului: Întrerupător
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX100S
Aplicația dispozitivului: Distribuție
Parametri electrici
Curent nominal [In]: 16 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V AC 50/60 Hz, 500 V DC
Tip rețea: AC, DC
Frecvență rețea: 50/60 Hz
Capacitate de întrerupere: 100 kA Icu 220/240 V c.a. 50/60 Hz, 70 kA Icu 380/415 V c.a. 50/60 Hz, 65 kA Icu 440 V c.a. 50/60 Hz, 35 kA Icu 500/525 V AC 50/60 Hz, 10 kA Icu 660/690 V AC 50/60 Hz, 100 kA Icu 250 V DC 1 pol, 100 kA Icu 500 V CC 2 poli în serie, 100 kA Icu 500 V CC 2P Cod capacitate de întrerupere: S 70 kA 415 V CA Descrierea polului: 2P Descrierea polilor protejați: 2D Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală a unității de declanșare: 16 A la 40 °C
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Fixă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 1 x In
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Tip setare declanșare protecție instantanee Ii: Fixă
Interval setare declanșare protecție instantanee [Ii]: 190 A
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici mecanice
Tip de funcționare: Pârghie
Metoda de montare a întrerupătorului: Fixă
Suport de montare: Panou posterior
Poziție de montare: Orizontală și verticală, pe panoul posterior
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanța între conexiuni: 35 mm
Lățime (W): 70 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 1,2 kg
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 750 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 100 kA 220/240 V c.a. 50/60 Hz, 70 kA 380/415 V c.a. 50/60 Hz, 65 kA 440 V c.a. 50/60 Hz, 35 kA 500/525 V c.a. 50/60 Hz, 10 kA 660/690 V CA 50/60 Hz, 100 kA 250 V CC, 100 kA 500 V CC
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2, 10.000 de cicluri la 277 V In
Pierdere de putere pe pol: 2,92 W
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25 până la 70 °C
Temperatură ambiantă de depozitare: -50…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
