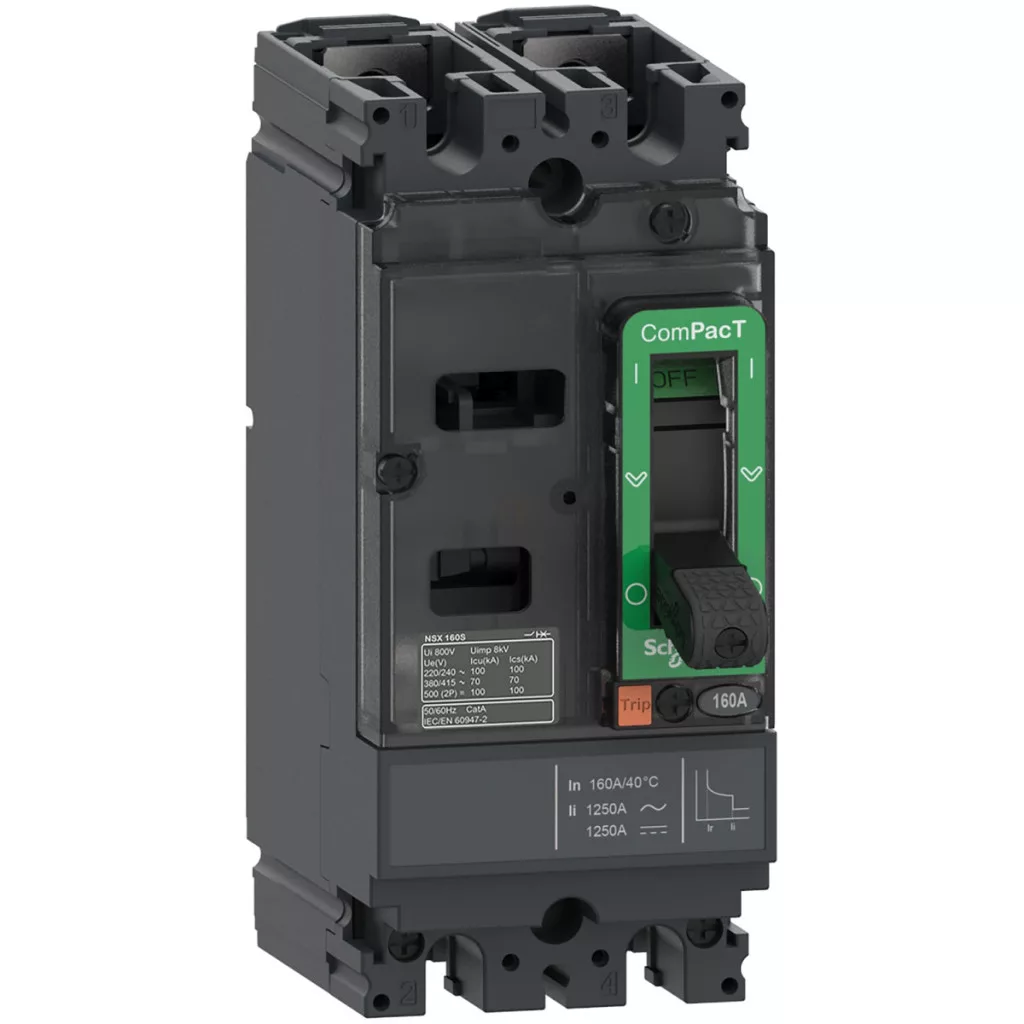

Schneider Electric ComPacT NSX (2021) - C10S2TM025 - Întrerupător NSX100S AC/DC, 70 kA 415 VAC, unitate de declanșare TMD 25 A, date tehnice 2P2d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100S
Tipul produsului sau componentului: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polilor: 2P
Descrierea polilor protejați: 2D
Curent nominal [In]: 25 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz, 500 V c.c.
Tip de rețea: c.a., c.c. Frecvența rețelei: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere: 100 kA Icu la 220/240 V c.a. 50/60 Hz, 70 kA Icu la 380/415 V c.a. 50/60 Hz, 65 kA Icu la 440 V c.a. 50/60 Hz, 35 kA Icu la 500/525 V c.a. 50/60 Hz, 10 kA Icu 660/690 V c.a. 50/60 Hz
Capacitate de întrerupere c.c.: 100 kA Icu 250 V c.c. 1 pol, 100 kA Icu 500 V c.c. 2 poli în serie, 100 kA Icu 500 V DC 2P
Cod capacitate de întrerupere: S 70 kA 415 V AC
Caracteristici unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de control: Comutator
Metoda de montare a întrerupătorului: Fixă
Caracteristici suplimentare
[Ui] tensiune nominală de izolare: 750 V c.a. 50/60 Hz conform IEC 60947-2
[Uimp] tensiune nominală de impuls: 8 kV conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2, 10.000 de cicluri la 277 V In
Disipare de putere pe pol: 4,01 W
Tip de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe placa posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanța dintre conexiuni: 35 mm
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 25 A la 40 °C
Valori de setare
Tip de setare a valorii de declanșare pe termen lung Ir (protecție termică): Fixă
[Ir] Interval de setare a valorii de declanșare a protecției pe termen lung: 1 x In
Tip de setare a timpului de întârziere a protecției pe termen lung tr: Fixă
Tip de setare a valorii de declanșare a protecției instantanee Ii: Fixă
[Ii] interval de setare a valorii de declanșare a protecției instantanee: 300 A
Protecție la defect la împământare: Niciuna
Dimensiuni și greutate
Lățime (W): 70 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Intervalul de temperatură ambiantă pentru funcționare:-25 până la 70 °C
Intervalul de temperatură ambiantă pentru depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
