Întrerupătorul miniatural Schneider Electric ComPacT NSX100S este o soluție de protecție a circuitului extrem de fiabilă, care poate fi utilizată atât în rețelele de curent alternativ (CA), cât și în cele de curent continuu (CC). C10S2TM030 face parte din gama ComPacT NSX, care combină dimensiunile compacte cu performanțe și versatilitate remarcabile. Acest întrerupător de circuit cu 2 poli are un curent nominal de 30 A (la o temperatură ambiantă de 40 °C) și o capacitate de întrerupere remarcabilă de 70 kA la 415 V AC, conform IEC 60947-2. Codul capacității de întrerupere este S, ceea ce indică nivelul ridicat de protecție al dispozitivului împotriva supracurentului. Unitatea de declanșare TMD (termomagnetică) oferă o protecție eficientă atât împotriva suprasarcinii (funcția L), cât și împotriva scurtcircuitului (funcția I), asigurând o funcționare sigură. Întrerupătorul ComPacT NSX100S are o gamă largă de tensiuni de funcționare: poate fi utilizat în rețele de curent alternativ de 690 V CA 50/60 Hz și în sisteme de curent continuu de 500 V CC. Capacitatea sa de întrerupere este impresionantă: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 35 kA la 500/525 V c.a. și 10 kA la 660/690 V c.a. În rețelele de curent continuu, are o capacitate de întrerupere de 100 kA la 250 V CC pe un pol și 500 V CC pe doi poli, în conformitate cu standardul IEC 60947-2. Proiectarea întrerupătorului C10S2TM030 permite, de asemenea, secționarea, în conformitate cu standardul EN/IEC 60947-2. Întrerupătorul are o durabilitate mecanică și electrică remarcabilă, asigurând 20.000 de cicluri de comutare, ceea ce înseamnă o durată de viață lungă chiar și în cazul comutărilor frecvente. Durabilitatea sa electrică este de 20.000 de cicluri la 277 V și sarcină In/2 sau 10.000 de cicluri la 277 V și sarcină In. Pierderea de putere pe pol este de numai 4,03 W, asigurând o funcționare eficientă din punct de vedere energetic. Are un design compact, cu o lățime de 70 mm, o înălțime de 161 mm și o adâncime de 86 mm, ceea ce facilitează instalarea chiar și în spații înguste. Întrerupătorul este montat pe partea din spate și poate fi instalat atât în poziție orizontală, cât și verticală, precum și culcat pe spate. Punctele de conectare sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Protecția împotriva suprasarcinilor (declanșare termică, Ir) și protecția împotriva scurtcircuitelor (declanșare magnetică, Ii) sunt setări fixe. Valoarea de declanșare a protecției termice este de 1 × In (30 A), în timp ce protecția împotriva scurtcircuitelor este activată la 300 A. Protecția împotriva defectelor la împământare nu este integrată în dispozitiv. În ceea ce privește parametrii de mediu, întrerupătorul poate fi utilizat la temperaturi de funcționare cuprinse între -25 și 70 °C și temperaturi de depozitare cuprinse între -50 și 85 °C. Este operațional la niveluri de umiditate relativă cuprinse între 0 și 95%. Altitudinea de funcționare este de 0...2000 m deasupra nivelului mării fără restricții și între 2000...5000 m cu performanțe reduse. Are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Are protecție de clasa II împotriva șocurilor electrice pe panoul frontal. Întrerupătorul ComPacT NSX100S C10S2TM030 este alegerea ideală pentru instalații industriale, clădiri comerciale și infrastructuri critice, unde protecția fiabilă a circuitului este esențială. Dispozitivul este conform cu EN/IEC 60947-2 și aparține categoriei de supratensiune III cu grad de poluare 3 conform IEC 60664-1.

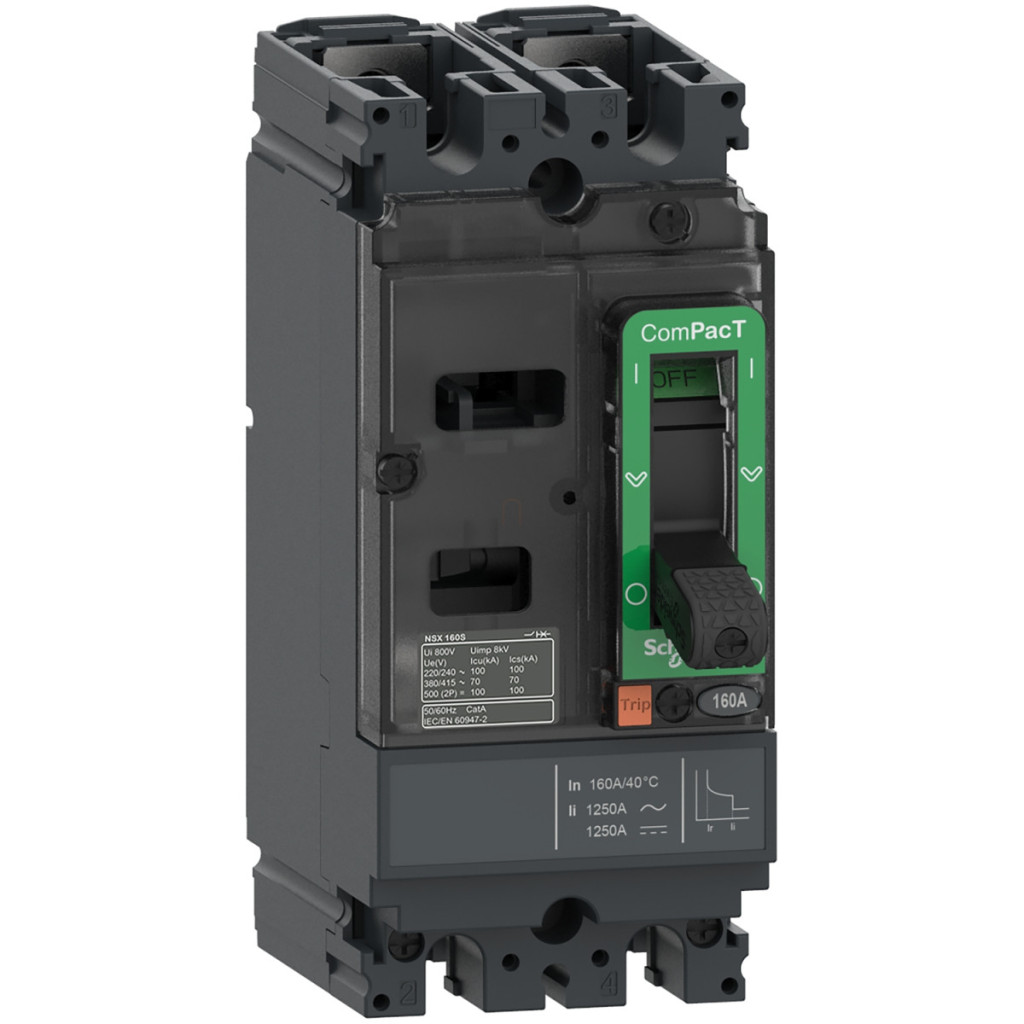

Schneider Electric ComPacT NSX (2021) - C10S2TM030 - Întrerupător NSX100S AC/DC, 70 kA 415 VAC, unitate de declanșare TMD 30 A, date tehnice 2P2d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100S
Tipul produsului sau al componentei: Întrerupător
Aplicație: Distribuție
Descrierea polilor: 2P
Descrierea polilor protejați: 2D
Curent nominal [In]: 30 A la 40 °C
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz, 500 V c.c.
Tip rețea: c.a., c.c.
Frecvență rețea: 50/60 Hz
Adecvare pentru secționare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 500/525 V c.a. 50/60 Hzconform IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu 250 V c.c. 1 pol conform IEC 60947-2
100 kA Icu 500 V CC 2 poli conectați în serie conform IEC 60947-2
100 kA Icu 500 V CC 2P conform IEC 60947-2
Cod capacitate de rupere: S 70 kA 415 V c.a. Caracteristici unitate de declanșare Denumire unitate de declanșare: TM-D Tehnologie unitate de declanșare: Termomagnetică Funcții de protecție unitate de declanșare: LI (protecție la suprasarcină și scurtcircuit)
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune nominală de izolare [Ui]: 750 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 100 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
70 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
65 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
35 kA 500/525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA 660/690 V c.a. 50/60 Hz conform IEC 60947-2
100 kA 250 V c.c. conform IEC 60947-2
100 kA la 500 V CC conform IEC 60947-2
Caracteristici mecanice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2, 10.000 de cicluri la 277 V In
Pierdere de putere pe pol: 4,03 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată plat pe panoul din spate
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanța între conexiuni: 35 mm
Setări de protecție
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 30 A la 40 °C
Tip setare declanșare cu întârziere lungă Ir (protecție termică): Fixă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 1 x In
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Tip setare declanșare instantanee Ii: Fixă
Interval setare protecție instantanee [Ii]: 300 A
Protecție împotriva defectelor la împământare: Niciuna
Dimensiuni
Lățime (W): 70 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
