Întrerupătorul Schneider Electric ComPacT NSX100S este o soluție de protecție extrem de fiabilă, fiind alegerea perfectă pentru funcționarea în siguranță a rețelelor de distribuție. Modelul C10S2TM040, cu 2 poli, oferă o protecție excelentă atât pentru rețelele de curent alternativ, cât și pentru cele de curent continuu, fiind versatil pentru utilizarea în medii industriale și comerciale. Întrerupătorul are un curent nominal de 40 A la o temperatură ambiantă de 40 °C. Parametrii săi de funcționare remarcabili sunt caracterizați de o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz și 500 V c.c. Întrerupătorul ComPacT NSX100S poate fi utilizat și ca întrerupător de deconectare, deoarece respectă cerințele de izolare ale standardului EN/IEC 60947-2. Denumirea „S” se referă la capacitatea de întrerupere remarcabilă a produsului: acesta poate întrerupe în siguranță un curent de scurtcircuit de până la 70 kA la 380/415 V c.a. Întrerupătorul este echipat cu o unitate de declanșare de tip TM-D, care funcționează utilizând tehnologia termomagnetică. Acest tip oferă o protecție eficientă împotriva suprasarcinii și scurtcircuitului (protecție LI). Valoarea Ir, care oferă protecție cu întârziere lungă (termică), este fixată la 1 x In (40A). Valoarea Ii, care oferă protecție instantanee (magnetică), este, de asemenea, fixată la 500A. Această combinație de configurații face ca întrerupătorul să fie ideal pentru aplicații în care curenții de scurtcircuit preconizați pot fi semnificativi, dar protecția fiabilă a echipamentelor și a rețelei este, de asemenea, importantă. Întrerupătorul ComPacT NSX100S are dimensiuni compacte (lățime: 70 mm, înălțime: 161 mm, adâncime: 86 mm), ceea ce îl face ușor de instalat în dulapuri de comutație mai mici. Este montat pe panoul din spate și poate fi instalat orizontal sau vertical. Conexiunile sunt situate în partea din față, atât pe partea inferioară, cât și pe cea superioară, ceea ce facilitează instalarea. Funcția de comutare poate fi controlată de un braț basculant. Întrerupătorul este instalat într-un design fix și nu poate fi îndepărtat. Parametrii tehnici remarcabili ai produsului includ tensiunea de izolare de 750 V c.a. și rezistența la tensiunea de impuls nominală de 8 kV. Întrerupătorul are un grad de poluare de 3 și protecție de clasa II împotriva șocurilor electrice pe panoul frontal. Dispozitivul are un grad de protecție IP40, care oferă o protecție adecvată în majoritatea mediilor interioare. Are un grad de rezistență la impact de IK07 și o temperatură de funcționare cuprinsă între -25 și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 20.000 de cicluri la curent In/2 și 10.000 de cicluri la curent In (la 277 V). Întrerupătorul ComPacT NSX100S tip C10S2TM040 este deosebit de avantajos în aplicații în care protecția fiabilă și durata lungă de viață sunt cerințe esențiale. Acest produs Schneider Electric este o alegere potrivită pentru proiectarea sistemelor de protecție în clădiri publice, instalații industriale, centre de date și infrastructuri critice.

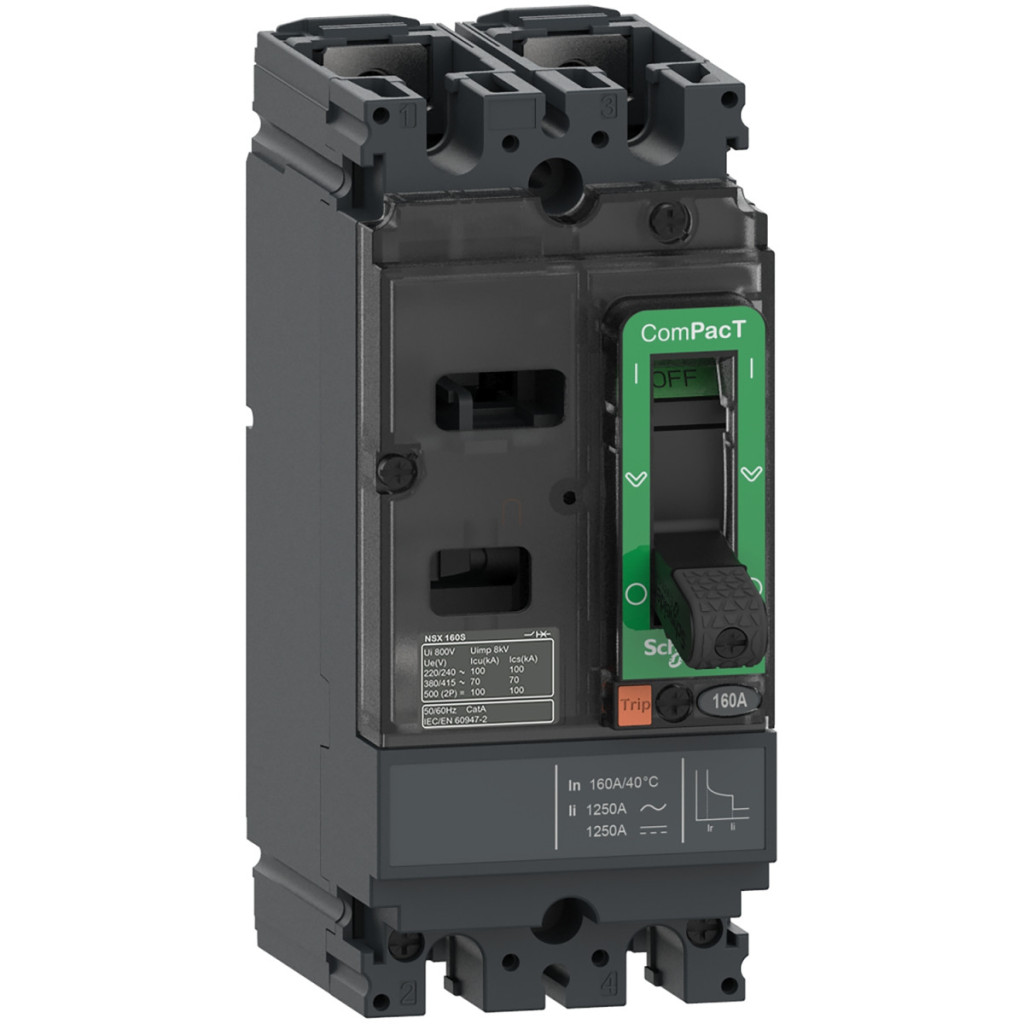

Schneider Electric ComPacT NSX (2021) - C10S2TM040 - Întrerupător NSX100S AC/DC, 70 kA 415 VAC, unitate de declanșare TMD 40 A, 2P2d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100S
Tipul produsului sau componentului: Întrerupător
Aplicația dispozitivului: Distribuție
Parametri tehnici
Descrierea polilor: 2P
Descrierea polilor protejați: 2D
Curent nominal [In]: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
500 V c.c.
Tipul rețelei: c.a.
c.c.
Frecvența rețelei: 50/60 Hz
Adecvare pentru secționare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere: 100 kA Icu 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
70 kA Icu 380/415 V AC 50/60 Hz, conform IEC 60947-2
65 kA Icu 440 V AC 50/60 Hz, conform IEC 60947-2
35 kA Icu 500/525 V CA 50/60 Hz, conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz, Conform IEC 60947-2
100 kA Icu 250 V DC 1 pol, conform IEC 60947-2
100 kA Icu 500 V DC 2 poli în serie, conform IEC 60947-2
100 kA Icu 500 V DC 2P, conform IEC 60947-2.
Cod capacitate de întrerupere: S 70 kA 415 V AC.
Unitate de declanșare
Denumire unitate de declanșare: TM-D.
Tehnologie unitate de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală a unității de declanșare: 40 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Fixă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 1 x In
Tip de reglare a declanșării instantanee Ii: Fixă
Interval de reglare a declanșării protecției instantanee [Ii]: 500 A
Protecție la defect la împământare: Niciuna
Caracteristici mecanice
Tip de control: Pârghie basculantă
Metoda de montare a întrerupătorului: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Înclinată pe panoul din spate
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Tip de protecție: L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
Lățime (W): 70 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -50…85 °C
Umiditate relativă: 0…95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2
10.000 de cicluri la 277 V In
Disipare de putere pe pol: 5,47 W
