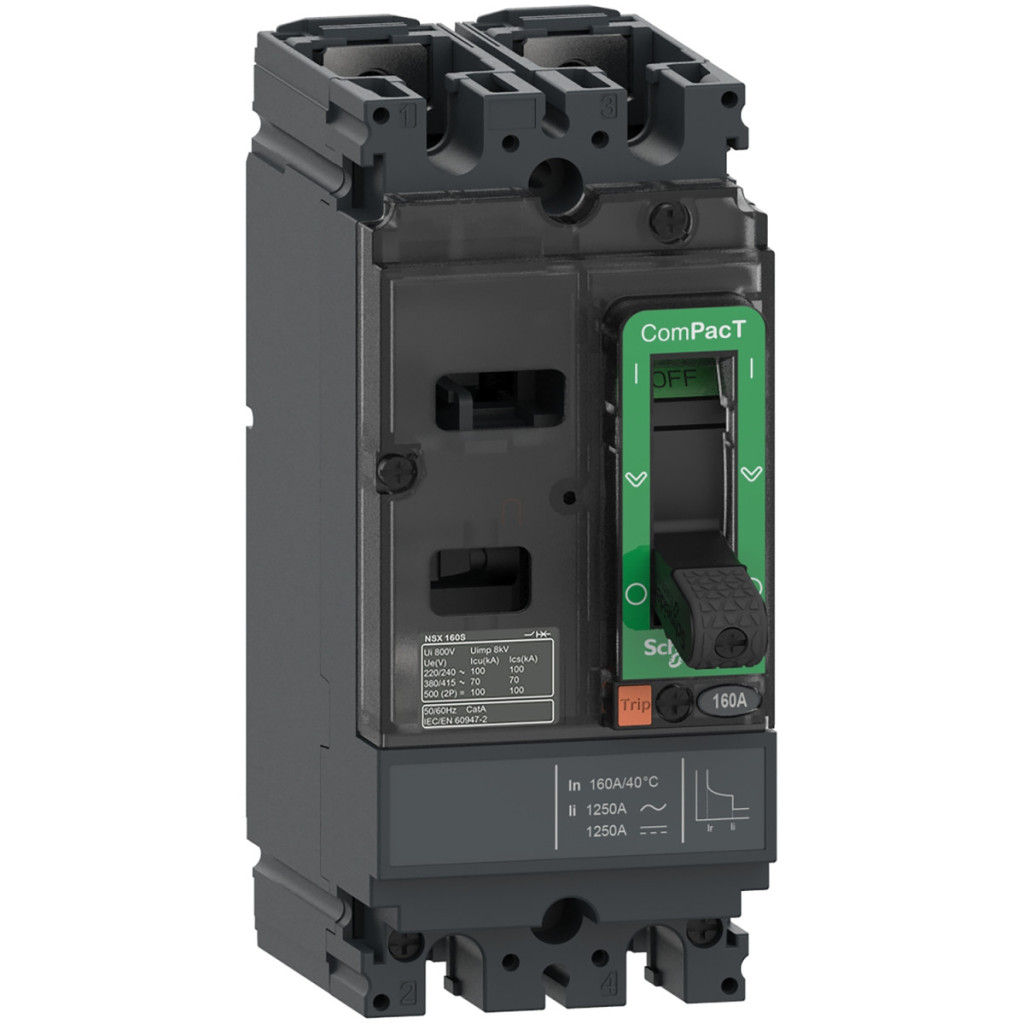

Întrerupătorul Schneider Electric ComPacT NSX100S face parte din segmentul profesional al dispozitivelor de protecție a circuitelor de înaltă performanță. Acest întrerupător miniatural, tip C10S2TM063, este special conceput pentru utilizarea în rețele CA/CC, oferind o flexibilitate excepțională într-o varietate de medii de instalare electrică. Designul cu 2 poli are 2 poli protejați (2P2d) și un curent nominal de 63 A, ceea ce îl face ideal pentru utilizarea în rețele de distribuție industriale și comerciale de dimensiuni medii. Disjunctorul miniatural ComPacT NSX100S are o capacitate de întrerupere remarcabilă de 70 kA la 415 VAC, care îndeplinește chiar și cele mai înalte cerințe de siguranță. Poate fi utilizat într-o varietate de medii de rețea, deoarece are o capacitate de întrerupere de 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a. 65 kA la 440 V c.a., 35 kA la 500/525 V c.a. și 10 kA la 660/690 V c.a. De asemenea, are performanțe excelente în sistemele de curent continuu: are o capacitate de întrerupere de 100 kA la 250 V CC și 100 kA la 500 V CC (conectat în serie la 2 poli). Produsul a fost proiectat și testat în conformitate cu standardul IEC 60947-2. Unitatea de declanșare TMD (termomagnetică) încorporată oferă protecție dublă: protecție termică (L) împotriva suprasarcinii și protecție magnetică (I) împotriva scurtcircuitului. Protecția împotriva suprasarcinii este setată la o valoare fixă de 1 × In, în timp ce protecția împotriva scurtcircuitului este, de asemenea, fixată la 500 A. Comutatorul este acționat mecanic, folosind o pârghie basculantă. Întrerupătorul este fix, montat frontal și are dimensiunile de 70 mm lățime, 161 mm înălțime și 86 mm adâncime. Dispozitivul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Întrerupătorul miniatural ComPacT NSX100S este extrem de robust, cu o durată de viață proiectată de 20.000 de cicluri de funcționare mecanică. Durata sa de viață electrică este de 20.000 de operații de comutare la 277 V cu sarcină In/2 și 10.000 de operații de comutare la sarcină nominală maximă (In). Caracteristicile de izolare ale produsului sunt, de asemenea, demne de menționat: tensiune nominală de izolare de 750 V și rezistență la impulsuri de 8 kV. Are o gamă de temperaturi de funcționare deosebit de largă: de la -25 °C la +70 °C, ceea ce îl face potrivit pentru utilizarea în medii extreme. Flexibilitatea instalării este sporită de faptul că poate fi instalat atât pe orizontală, cât și pe verticală și poate fi conectat de pe panoul frontal atât în partea inferioară, cât și în partea superioară.
Schneider Electric ComPacT NSX (2021) - C10S2TM063 - Întrerupător NSX100S AC/DC, 70 kA 415 VAC, unitate de declanșare TMD 63 A, 2P2d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100S
Tipul produsului sau al componentei: Întrerupător
Aplicație: Distribuție
Caracteristici electrice
Descrierea polilor: 2P
Descrierea polilor protejați: 2D
Curent nominal: 63 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 500 V c.c.
Tip rețea: c.a., CC
Frecvența rețelei: 50/60 Hz
Adecvare pentru izolare: Da, în conformitate cu EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere: 100 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
65 kA Icu 440 V c.a. 50/60 Hz, conform IEC 60947-2
35 kA Icu 500/525 V c.a. 50/60 Hz, conform IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
100 kA Icu 250 V c.c. 1 pol, conform IEC 60947-2
100 kA Icu 500 V DC 2 poli conectați în serie, conform IEC 60947-2
100 kA Icu 500 V DC 2P, conform IEC 60947-2
Cod capacitate de întrerupere: S 70 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tip de acționare: Pârghie
Metodă de montare a întrerupătorului: Fixă
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 63 A la 40 °C
Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): Fixă
Interval de declanșare a protecției cu întârziere lungă [Ir]: 1 x In
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Tip setare declanșare protecție instantanee Ii: Fixă
Interval declanșare protecție instantanee [Ii]: 500 A
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici mecanice
Lățime (W): 70 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2, 10.000 de cicluri la 277 V In
Disipare de putere pe pol: 8,61 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală, montată pe panoul posterior
Conexiune superioară: Frontală
Conexiune inferioară: Din față
Distanță de conectare: 35 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Clasă de protecție IK: IK07, conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
