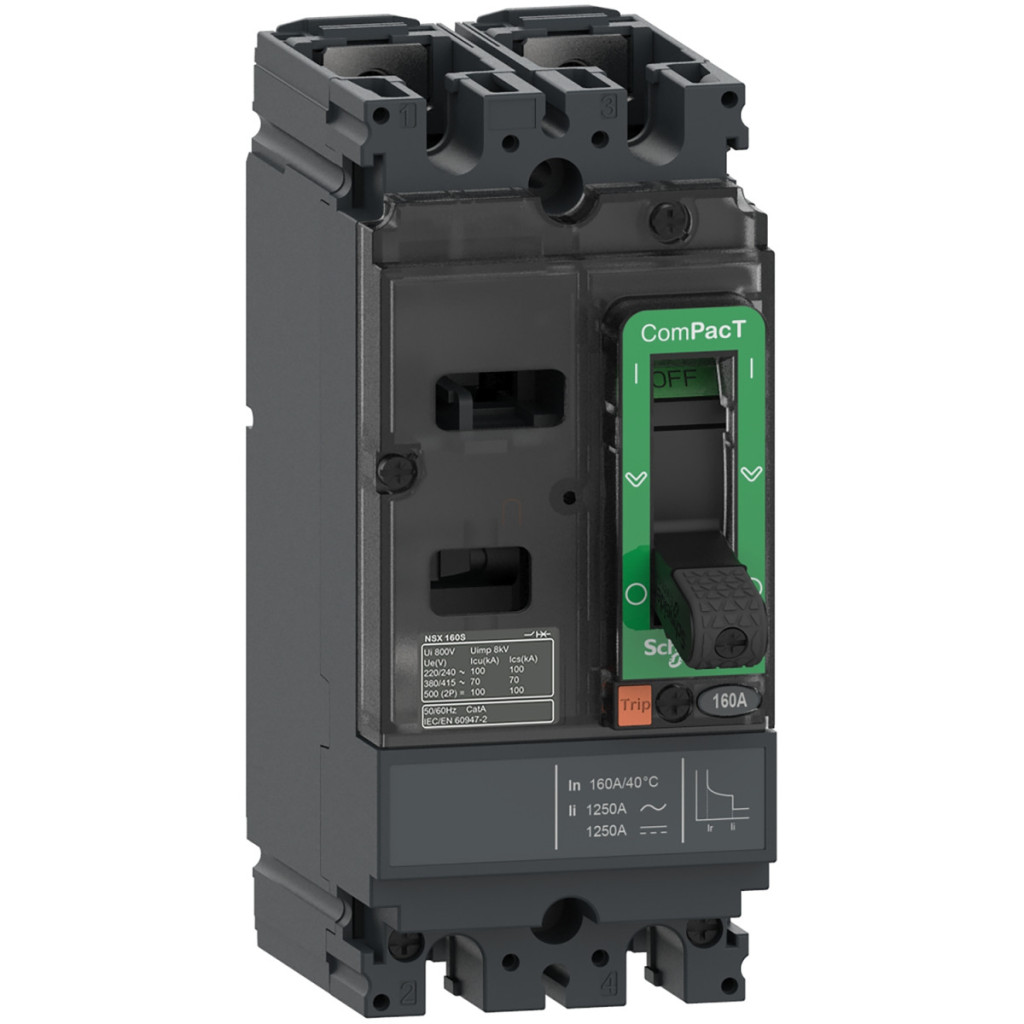

Schneider Electric ComPacT NSX (2021) - C10S2TM080 - Întrerupător NSX100S AC/DC, 70 kA 415 VAC, unitate de declanșare TMD 80 A, 2P2d date tehnice
Date principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX100S
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polului: 2P
Descrierea polului protejat: 2D
Curent nominal [In]: 80 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz, 500 V c.c.
Tip rețea: c.a., c.c.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 220/240 V c.a. 50/60 Hz, 70 kA Icu la 380/415 V c.a. 50/60 Hz, 65 kA Icu la 440 V c.a. 50/60 Hz, 35 kA Icu la 500/525 V CA 50/60 Hz, 10 kA Icu la 660/690 V CA 50/60 Hz, 100 kA Icu la 250 V CC (1 pol), 100 kA Icu la 500 V DC (2 poli conectați în serie), 100 kA Icu la 500 V DC 2P S 70 kA 415 V CA
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală unitate de declanșare: 80 A la 40 °C
Tip setare declanșare cu întârziere lungă Ir (protecție termică): Fixă
Interval setare declanșare cu întârziere lungă [Ir]: 1 x In
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Tip setare declanșare instantanee Ii: Fixă
Interval setare protecție instantanee [Ii]: 640 A
Protecție la defect la împământare: Niciuna
Control și montare
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe placa din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 35 mm
Date suplimentare
Tensiune nominală de izolație [Ui]: 750 V c.a. 50/60 Hz, conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV, conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 100 kA la 220/240 V c.a. 50/60 Hz, 70 kA la 380/415 V c.a. 50/60 Hz, 65 kA la 440 V c.a. 50/60 Hz, 35 kA la 500/525 V c.a. 50/60 Hz, 10 kA 660/690 V c.a. 50/60 Hz, 100 kA 250 V c.c., 100 kA 500 V c.c.
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2, 10.000 de cicluri la 277 V In
Pierdere de putere pe pol: 8,77 W
Dimensiuni și caracteristici fizice
Lățime (W): 70 mm Înălțime (H): 161 mm Adâncime (D): 86 mm Greutate netă: 1,2 kg Condiții de mediu Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform standardului IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
