Produsul C10S3 din familia de produse Schneider Electric ComPacT NSX este un cadru de bază profesional pentru întrerupătoare, conceput pentru a proteja rețelele de distribuție industriale și comerciale. Acest cadru de bază de tip NSX100S are un curent nominal de 100 amperi și este vândut fără unitate de declanșare, permițându-vă să alegeți unitatea de declanșare care se potrivește cel mai bine aplicației dvs. Produsul C10S3 are parametri tehnici remarcabili. Întrerupătorul are o capacitate de întrerupere extrem de ridicată de 100 kA la o tensiune de alimentare de 380/415 V c.a. și o frecvență de 50/60 Hz, oferind protecție maximă împotriva suprasarcinii și scurtcircuitelor. Are capacități de întrerupere diferite la niveluri de tensiune diferite: 120 kA la 220/240 V c.a., 90 kA la 440 V c.a., 65 kA la 500 V c.a. 40 kA la 525 V c.a. și 15 kA la 660/690 V c.a. Acest cadru de bază pentru întrerupător de circuit cu 3 poli (3P) are un mod de operare cu comutator (manetă de comutare) și este fabricat într-un design de montare fixă. Pe lângă funcțiile sale de comutare, este potrivit și pentru izolare și respectă cerințele standardului EN/IEC 60947-2. Cadrul de bază al întrerupătorului Schneider Electric ComPacT NSX100S are o tensiune de izolare de 800 V c.a. și o tensiune de rezistență de 8 kV. Are o durată de viață mecanică excepțional de lungă, de 50.000 de cicluri, în timp ce durata de viață electrică variază în funcție de sarcină: 30.000 de operațiuni de comutare la 440 V c.a. la curent nominal, 50.000 de operațiuni de comutare la jumătate de sarcină (In/2); 10.000 de operații de comutare la 690 V c.a. la curent nominal, 20.000 de operații de comutare la jumătate de sarcină (In/2). Întrerupătorul este de categoria A, cu protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 și 70 °C. Dimensiunile fizice ale cadrului de bază al întrerupătorului C10S3 sunt: 105 mm lățime, 161 mm înălțime și 86 mm adâncime. Conexiunile sunt situate în partea frontală, atât în partea superioară, cât și în partea inferioară, cu un pas de conexiune de 35 mm. Tipul de protecție al cadrului întrerupătorului este neprotejat, ceea ce înseamnă că unitatea de declanșare trebuie achiziționată separat pentru aplicația specifică. Produsul aparține clasei de protecție la atingere II pe suprafața frontală și este conform cu standardele EN/IEC 60947-2 și UL 60947-4-1. Acest cadru de bază al întrerupătorului este compatibil cu diverse accesorii, cum ar fi contacte auxiliare fără fir, unități de declanșare, separatoare de fază, capace pentru terminale, butoane rotative, contacte auxiliare standard și diverse module de declanșare, care extind și mai mult utilitatea și personalizarea produsului.

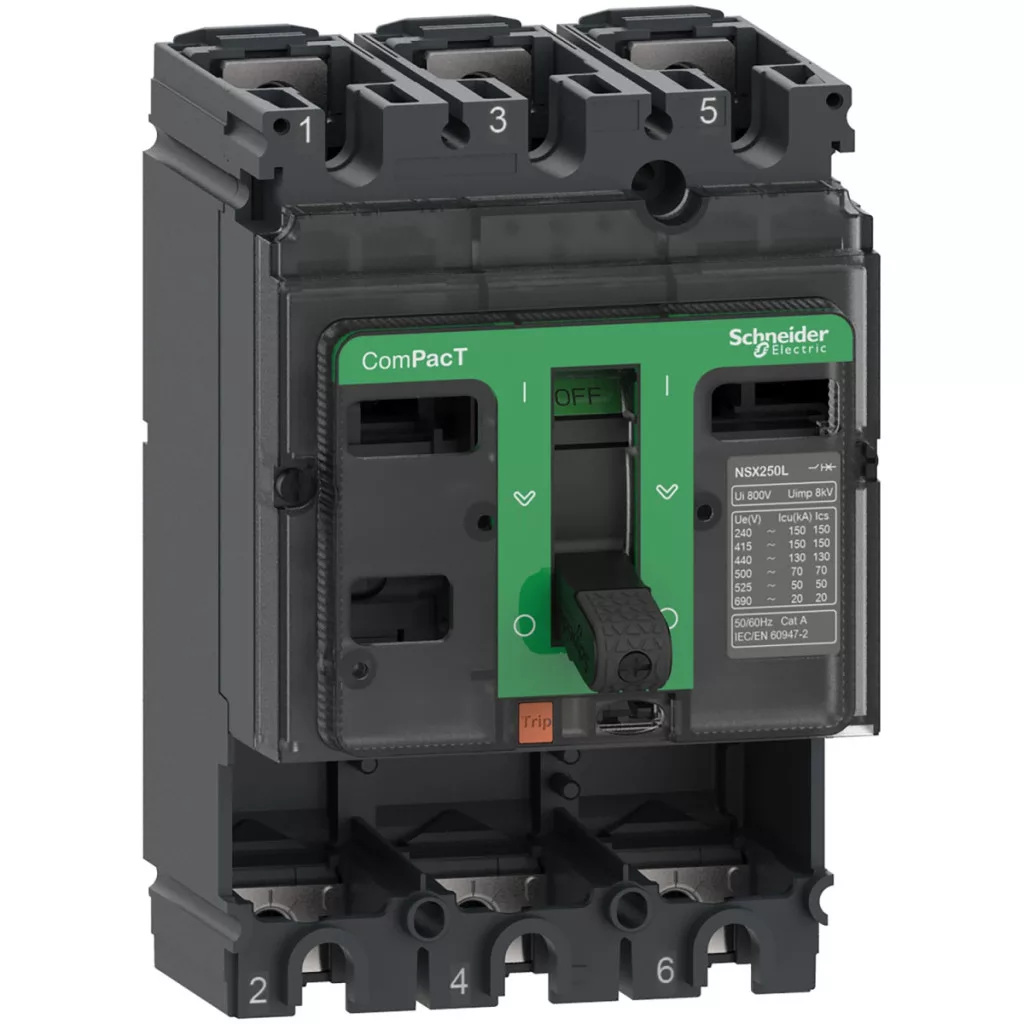

Schneider Electric ComPacT NSX (2021) - C10S3 - Cadru de bază pentru întrerupător, NSX100S, 100 kA 415 VAC 50/60 Hz, 100 A, fără unitate de declanșare, 3P date tehnice
Caracteristici principale
Tipul produsului: Cadru de bază pentru întrerupător
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100S
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
120 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
15 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
40 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
90 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: S 100 kA 415 V c.a.
Funcționare și instalare
Tip control: Comutator basculant
Metoda de montare: Fixă
Date suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 100 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
120 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
15 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
40 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
65 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
90 kA la 440 V CA 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 50.000 de cicluri conform IEC 60947-2
Durată de viață electrică: 10.000 de cicluri la 690 V c.a. 50/60 Hz conform IEC 60947-2
20.000 de cicluri la 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
30.000 de cicluri la 440 V c.a. 50/60 Hz conform IEC 60947-2
50.000 de cicluri la 440 V c.a. 50/60 Hz conform IEC 60947-2
Bază de montare: Panou posterior
Conexiuni și dimensiuni
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță între conexiuni: 35 mm
Tip de protecție: Fără protecție
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe suprafața frontală
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare:-25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
