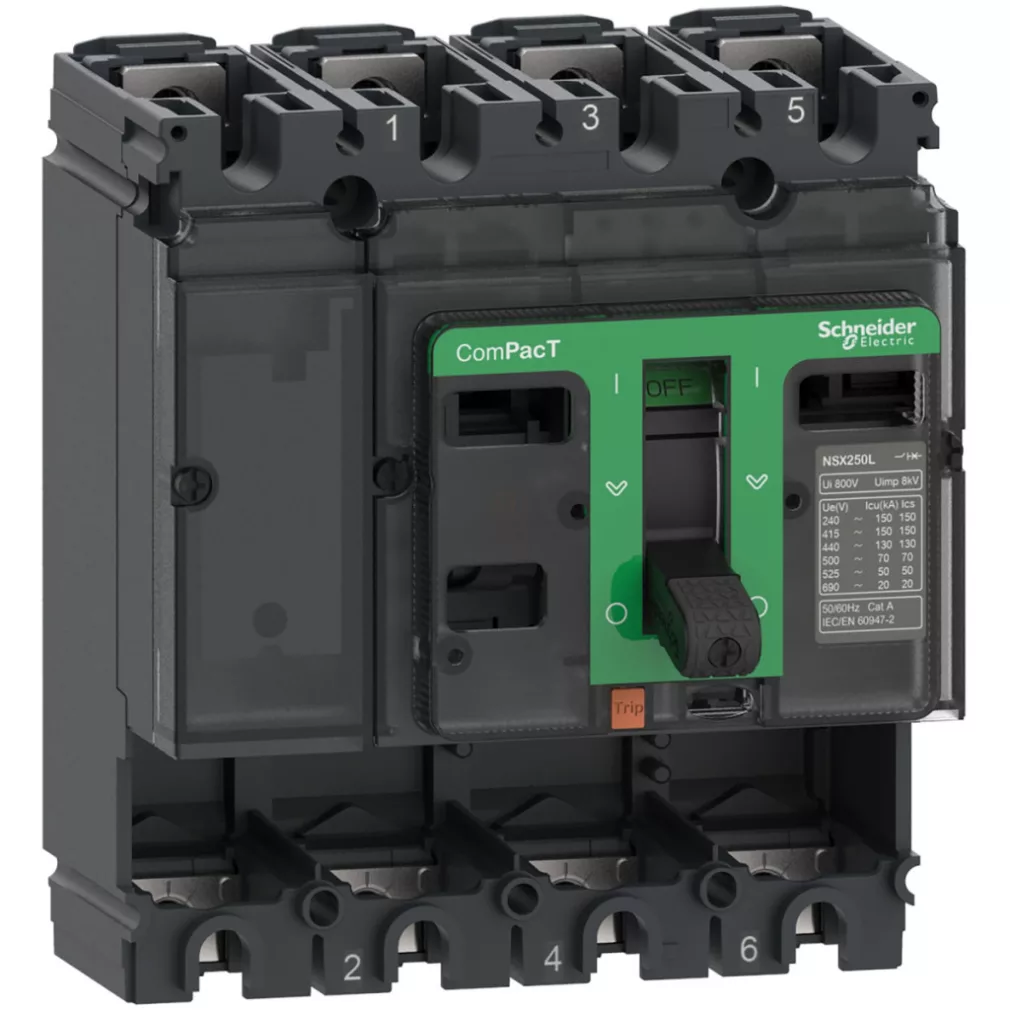

Cadrul de bază pentru întrerupător Schneider Electric ComPacT NSX seria C10S4 oferă performanțe și flexibilitate remarcabile pentru rețelele de distribuție industriale și comerciale. Acest cadru de bază cu 4 poli, fără declanșare, face parte din familia de produse ComPacT NSX100S, care oferă un curent nominal de 100 A la o temperatură ambiantă de 40 °C. Cadrul de bază C10S4 are o capacitate de întrerupere remarcabilă: 100 kA la 380/415 V c.a., 120 kA la 220/240 V c.a., 90 kA la 440 V c.a., 65 kA la 500 V c.a. 40 kA la 525 V c.a. și 15 kA la 660/690 V c.a., în conformitate cu IEC 60947-2. Codul capacității sale de rupere este S 100 kA 415 V CA. Tensiunea nominală de funcționare este de 690 V CA 50/60 Hz, tensiunea de izolare este de 800 V CA, iar tensiunea de impuls rezistentă este de 8 kV, în conformitate cu IEC 60947-2. Produsul este adecvat pentru izolare și respectă cerințele EN/IEC 60947-2. Durata de viață mecanică a cadrului de bază al întrerupătorului este de 50.000 de cicluri, în timp ce durata de viață electrică variază în funcție de sarcină: 10.000 de cicluri la 690 V c.a. la curent nominal, 20.000 de cicluri la jumătate de sarcină și 30.000 de cicluri la 440 V c.a. la curent nominal, 50.000 de cicluri la jumătate de sarcină. Funcționarea se realizează prin intermediul unui comutator basculant, iar metoda de montare este fixă. Panoul frontal al dispozitivului este protejat împotriva contactului accidental de clasa II, are grad de protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Produsul poate fi montat în partea din spate, cu conexiuni în sus și în jos din față și o distanță de conectare de 35 mm. Dimensiunile întrerupătorului sunt: 140 mm lățime, 161 mm înălțime și 86 mm adâncime. Cadrul de bază este compatibil cu orice tip de unitate de eliberare, care trebuie comandată separat. Gama de produse ComPacT NSX dispune de o gamă largă de accesorii, cum ar fi contacte auxiliare fără fir, unități de declanșare, limitatoare de fază la fază, protecții pentru blocuri terminale, mânere rotative, contacte auxiliare standard, declanșatoare de subtensiune, dispozitive de declanșare cu soclu și mecanisme motorizate standard. Produsul are o temperatură de funcționare cuprinsă între -25 și 70 °C și o temperatură de depozitare cuprinsă între -50 și 85 °C. Cadrul de bază al întrerupătorului C10S4 este alegerea ideală pentru utilizatorii profesioniști care caută o soluție de protecție standard fiabilă și performantă pentru rețeaua lor de distribuție și preferă configurații flexibile și personalizabile.
Date tehnice Schneider Electric ComPacT NSX (2021)
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100S
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Poziția conductorului neutru: Stânga
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
120 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
15 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
40 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
90 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: S 100 kA 415 V CA
Tip control: Comutator
Metodă de montare: Fixă. Date suplimentare. Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2. Tensiune nominală de rezistență la impuls [Uimp]: 8 kV conform IEC 60947-2. Capacitate nominală de întrerupere în funcționare [Ics]: 100 kA 415 V c.a. 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 100 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
120 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
15 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
40 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
65 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
90 kA la 440 V CA 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 50.000 de cicluri conform IEC 60947-2
Durată de viață electrică: 10.000 de cicluri la 690 V c.a. 50/60 Hz conform IEC 60947-2
20.000 de cicluri la 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
30.000 de cicluri la 440 V c.a. 50/60 Hz conform IEC 60947-2
50.000 de cicluri 440 V CA 50/60 Hz conform IEC 60947-2
Bază de montare: Placă posterioară
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Tip de protecție: Fără protecție
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Mediu
Standarde: EN/IEC 60947-2
UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Nivel de protecție IP: IP40 conform IEC 60529
Nivel de protecție IK: IK07 conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
