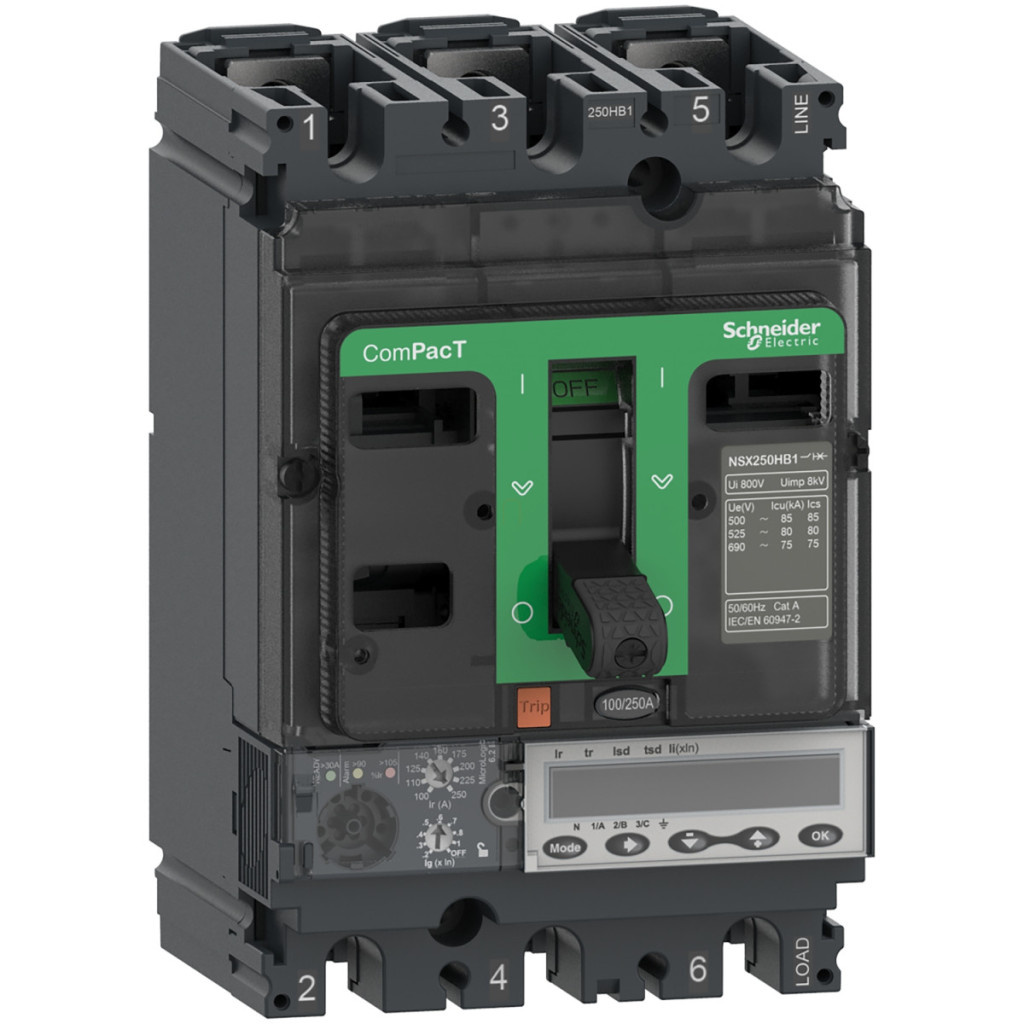

Întrerupătorul Schneider Electric ComPacT NSX100HB2 este un întrerupător de înaltă performanță, cu un curent nominal de 100 A și o tensiune de funcționare de 690 V c.a. Acest întrerupător profesional cu 3 poli este potrivit în special pentru utilizarea în medii industriale și rețele de distribuție unde sunt necesare o capacitate mare de întrerupere și o funcționare fiabilă. Unul dintre principalele avantaje ale acestui produs este capacitatea sa remarcabilă de întrerupere de 100 kA la 690 V c.a., care oferă o protecție excepțională chiar și în cele mai exigente aplicații industriale. Codul HB2 al întrerupătorului se referă la această capacitate remarcabilă de întrerupere. ComPacT NSX100HB2 este echipat cu o unitate de declanșare electronică MicroLogic 6.2E, care oferă funcții complexe de protecție: protecție la suprasarcină (L), protecție întârziată la scurtcircuit (S), protecție instantanee la scurtcircuit (I) și protecție la defect la împământare (G). Acest pachet complex de protecție este desemnat prin abrevierea LSIG în documentația tehnică. Întrerupătorul oferă o serie de caracteristici avansate, inclusiv opțiuni multiple de setare pentru diverși parametri de protecție. Protecția împotriva suprasarcinii de lungă durată (Ir) poate fi setată în intervalul 40-100 A, cu 9 setări diferite. Funcțiile de protecție la scurtcircuit pot fi, de asemenea, setate într-un interval larg: protecție întârziată la scurtcircuit (Isd) între 1,5 și 10 x Ir, în timp ce protecția instantanee la scurtcircuit (Ii) între 1,5 și 15 x In. Protecția împotriva defectelor la împământare (Ig) poate fi setată între 0,2 și 1 ori curentul nominal, în funcție de curentul nominal. Întrerupătorul C10W36E100 are caracteristici tehnice solide: tensiune de izolare de 800 V, rezistență la tensiune de impuls de 8 kV și durabilitate mecanică (20.000 de cicluri) și electrică remarcabilă. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Disjunctorul ComPacT NSX100HB2 are, de asemenea, capacități avansate de comunicare, inclusiv jurnale de evenimente cu marcaj temporal, notificări de întreținere, contorizare a energiei și setări de protecție și alarmă. Afișajul LCD face ca aceste date să fie ușor de citit. Sistemul de semnalizare local include un LED verde intermitent (pentru a indica starea de funcționare) și LED-uri roșii și portocalii pentru a indica diferite niveluri de suprasarcină (105% Ir și 90% Ir). Întrerupătorul este fixat în poziție, cu conexiuni în amonte și în aval accesibile din față. Distanța de conectare este de 35 mm. Are dimensiuni compacte: 105 mm lățime, 161 mm înălțime și 86 mm adâncime. Are protecție IP40 și rezistență la impact IK07, oferind o protecție adecvată atât împotriva prafului, cât și a impactului mecanic. Întrerupătorul Schneider Electric ComPacT NSX100HB2 este alegerea perfectă pentru mediile industriale în care performanța ridicată, fiabilitatea și opțiunile de configurare flexibile sunt factori cheie.
Schneider Electric ComPacT NSX (2021) - C10W36E100 - Întrerupător NSX100HB2, 100 kA 690 VAC, unitate de declanșare MicroLogic 6.2 E 100 A, 3P3d date tehnice
Caracteristici cheie
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100HB2
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 500 V c.a. 50/60 Hz, conform IEC 60947-2
100 kA Icu la 525 V c.a. 50/60 Hz, conform IEC 60947-2
100 kA Icu la 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA la 500 V c.a. 50/60 Hz, conform IEC 60947-2
100 kA la 525 V c.a. 50/60 Hz, conform IEC 60947-2
100 kA la 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 440 V In/2
10.000 de cicluri la 440 V In
10.000 de cicluri la 690 V In/2
5.000 de cicluri la 690 V In
Consum de energie pe pol: 4,7 W
Instalare, conectare
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Plat pe panoul posterior
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Funcții de protecție
Tip de protecție: L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit pe termen scurt
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Valoarea nominală a unității de declanșare: 100 A la 40 °C
Tipul de setare a protecției pe termen lung Ir (protecție termică): Reglabilă, 9 setări
Interval de declanșare a protecției pe termen lung [Ir]: 40...100 A
Tip setare întârziere protecție pe termen lung tr: Reglabilă
Interval setare întârziere pe termen lung [tr]: 15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței
2000 m...5000 m cu reducere a performanței
Dimensiuni
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
