Întrerupătorul Schneider Electric ComPacT NSX100HB2 este un întrerupător de înaltă calitate, dotat cu o unitate de declanșare electronică, conceput special pentru aplicații de protecție a motoarelor. Dispozitivul, cu numărul de piesă C10W36M050, are un design cu 3 poli și un curent nominal de 50 A, asigurând o funcționare stabilă chiar și la o temperatură ambiantă de 65 °C. O caracteristică unică a dispozitivului este capacitatea sa de întrerupere de 100 kA la 690 V c.a., care oferă o protecție remarcabilă împotriva curenților de scurtcircuit care apar în mediile industriale. Întrerupătorul NSX100HB2 este echipat cu o unitate de declanșare electronică MicroLogic 6.2 E-M, care oferă protecție complexă: protecție la suprasarcină cu întârziere lungă (L), protecție la scurtcircuit cu întârziere scurtă (So), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (G). Protecția cu întârziere lungă (Ir) este reglabilă în intervalul 25-50 A, în timp ce protecția cu întârziere scurtă (Isd) poate fi reglată între valorile 5-13 x Ir. Protecția instantanee la scurtcircuit (Ii) este setată la o valoare fixă de 750 A. O caracteristică specială este protecția împotriva defectelor la împământare (Ig), care poate fi setată între 0,3 și 1 ori curentul nominal și controlată cu un timp de întârziere de 0-0,4 secunde. Dispozitivul dispune, de asemenea, de interblocare selectivă pe zone (ZSI), care asigură declanșarea selectivă în rețelele cu mai multe niveluri. Protecția motorului este îmbunătățită și mai mult prin patru clase de protecție a motorului selectabile (5, 10, 20, 30) și funcții suplimentare de protecție a motorului: subîncărcare, blocare rotor, dezechilibru de fază și detectarea timpului de pornire prelungit. Memoria termică păstrează informațiile timp de 20 de minute înainte și după declanșare, asigurând o protecție completă chiar și în cazul unei reporniri. Dispozitivul de întrerupere oferă, de asemenea, funcții moderne de comunicare: afișajul LCD al acestuia afișează parametri importanți, date privind consumul de energie și diverse valori de măsurare. Dispozitivul acceptă funcții avansate, cum ar fi imagistica termică, măsurarea curentului și a puterii instantanee și la cerere, setări de protecție și alarmă, calitatea energiei, măsurarea energiei, secvența de faze, istoricul cu marcaj temporal și jurnalele de evenimente, valorile maxime și minime și indicatorii de întreținere. Întrerupătorul ComPacT NSX100HB2 poate fi instalat în mod flexibil: orizontal, vertical sau pe panoul din spate. Conexiunile sunt situate pe partea frontală, cu o distanță de conectare de 35 mm. Dispozitivul are un grad de protecție IP40 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 la 70 °C, și o gamă de temperaturi de depozitare de la -40 la 85 °C. Înălțimea sa este de 161 mm, lățimea de 105 mm și adâncimea de 86 mm. Întrerupătorul de circuit este conform cu EN/IEC 60947-2 și este adecvat pentru izolare conform EN/IEC 60947-2.

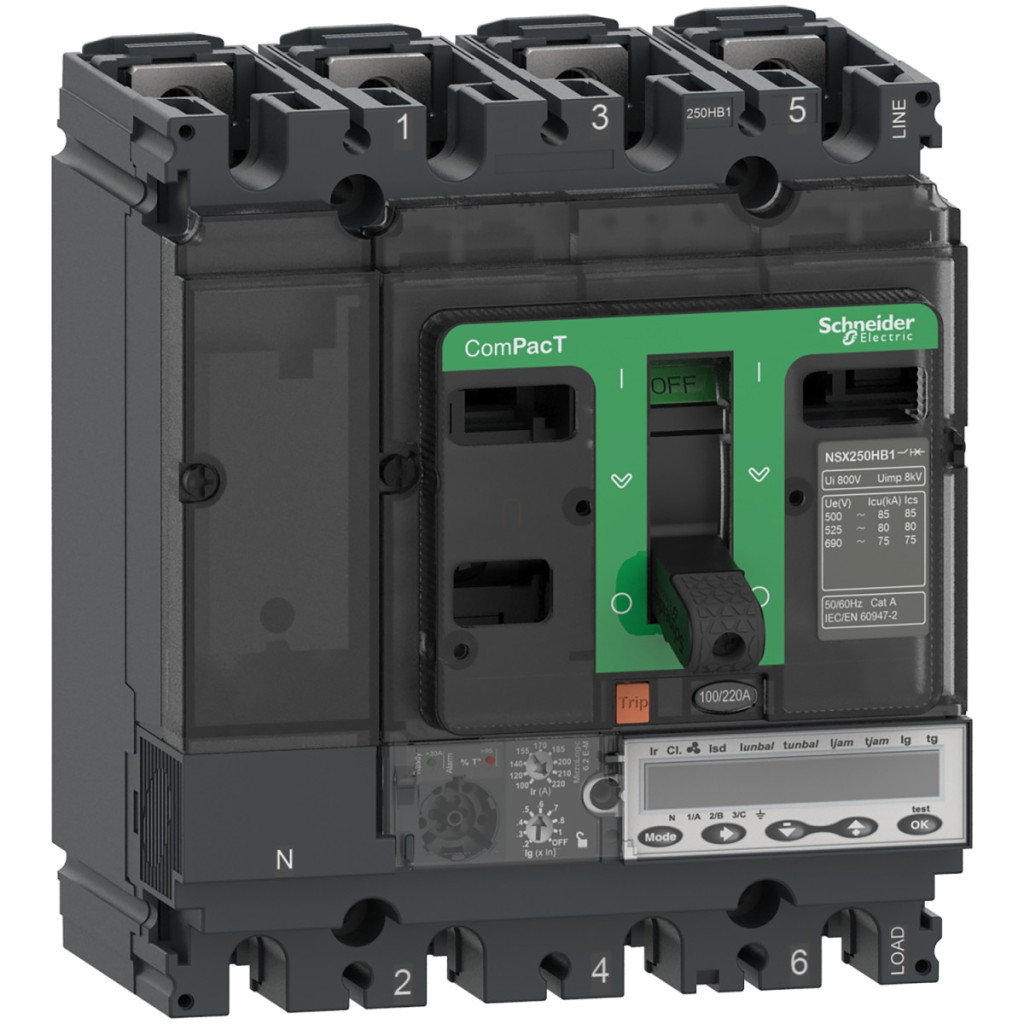

Schneider Electric ComPacT NSX (2021) - C10W36M050 - Întrerupător NSX100HB2, 100 kA 690 VAC, MicroLogic 6.2 E - Unitate de declanșare M 50 A, 3P3d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100HB2
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Protecție motor
Valori nominale și caracteristici electrice
Descrierea polului: 3P
Descrierea polului protejat: 3D
Curent nominal [In]: 50 A la 65 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a. 50/60 Hz
Adecvat pentru izolare: Da, în conformitate cu EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere și unitate de declanșare
Capacitate de întrerupere: 100 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V CA
Denumire unitate de declanșare: MicroLogic 6.2 E-M
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Caracteristici fizice și protecție
Tip de funcționare: Pârghie basculantă
Metoda de montare a întrerupătorului: Fixă
Disipare de putere pe pol: 4,7 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, dreaptă pe partea posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Unitate de declanșare și protecție motor
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit, G: protecție la defect la împământare
Valoarea nominală a unității de declanșare: 50 A la 65 °C
Clasa de declanșare a motorului: 5, 10, 20, 30
Protecție suplimentară a motorului: Subîncărcare, Blocare rotor, dezechilibru de fază, timp de pornire prelungit
Setări de protecție
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de setare a declanșării protecției cu întârziere lungă [Ir]: 25...50 A
Tip de setare a întârziere protecție cu întârziere lungă tr: Reglabilă
Setare tip Isd pentru protecție cu întârziere scurtă: Reglabilă
Interval de setare protecție cu întârziere scurtă [Isd]: 5...13 x Ir
Tip de setare a declanșării protecției instantanee Ii: Fixă
Interval de setare a declanșării protecției instantanee [Ii]: 750 A
Tip de setare a declanșării protecției împotriva defectelor la împământare Ig: Reglabil 9 setări
Interval de setare a declanșării protecției împotriva defectelor la împământare [Ig]: 0,3...1 x In (In = 50 A)
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție a contactelor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…85 °C
Umiditate relativă: 0…95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
Dimensiuni și greutate
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,05 kg
Afișaj și comunicare
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 95% Ith (roșu) pentru depășirea punctului de temperatură setat
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Funcție imagine termică, Cerere curent și putere, Setări de protecție și alarmă, Valori instantanee și de cerere, Calitatea energiei, Măsurarea energiei, Secvența de faze, Istoric cu marcaj temporal și tabele de evenimente, Contoare maxime/minime, Indicatori de întreținere
