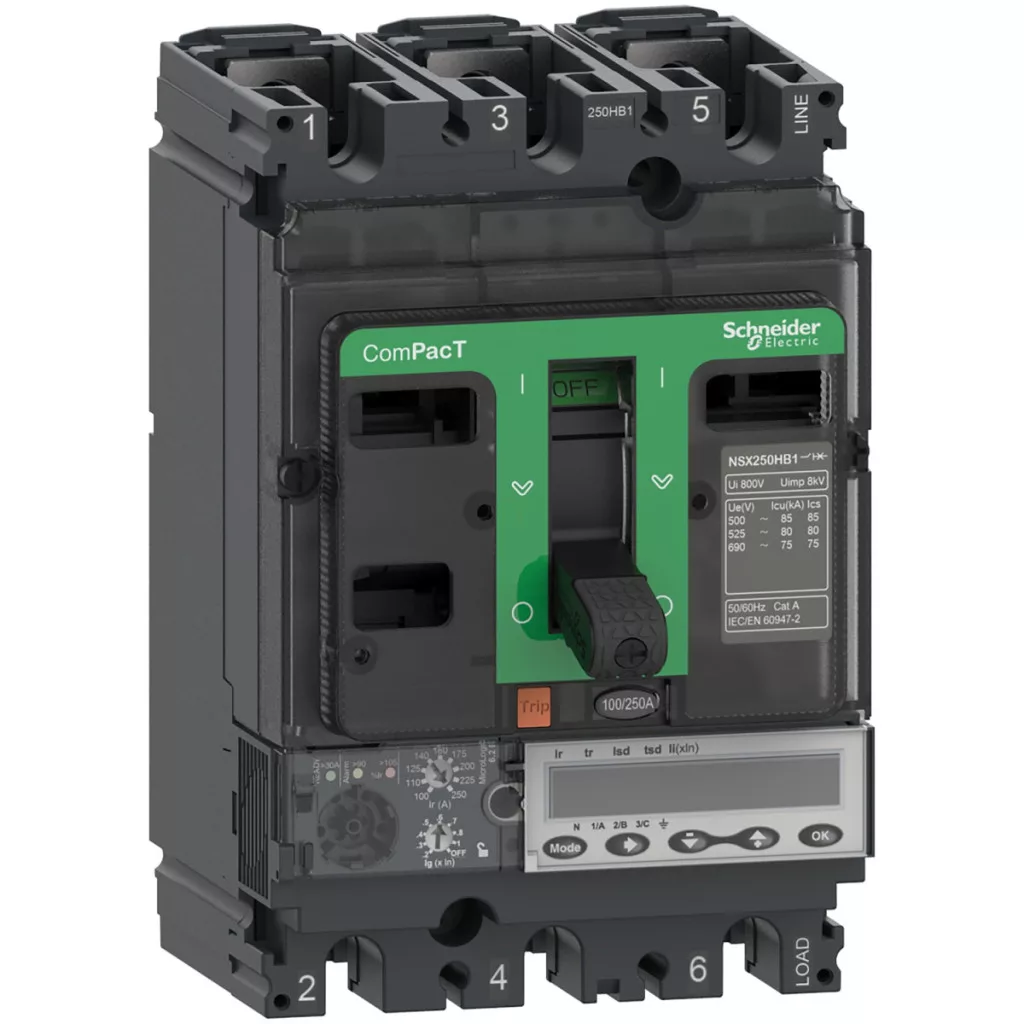

Schneider Electric ComPacT NSX (2021) - C10W46E100 - Întrerupător NSX100HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 6.2 E 100 A, 4P4d date tehnice
Caracteristici principale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100HB2
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu 500 V c.a. 50/60 Hz, conform standardului IEC 60947-2
100 kA Icu 525 V c.a. 50/60 Hz, conform standardului IEC 60947-2
100 kA Icu 660/690 V CA 50/60 Hz, conform standardului IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Putere nominală a unității de declanșare: 100 A la 40 °C
Tipul setării de detectare a protecției cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de setare a detectării protecției cu întârziere lungă [Ir]: 40...100 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabilă
Interval setare întârziere lungă [tr]: 15...400 s la 1,5 x Ir, 0,5...16 s la 6 x Ir, 0,35...11 s la 7,2 x valoarea Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a detectării protecției cu întârziere scurtă Isd: Reglabil
Intervalul de setare a detectării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Reglabil 5 setări
Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]: 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Tipul de setare pentru detectarea protecției instantanee Ii: Reglabil
Intervalul de setare pentru detectarea protecției instantanee [Ii]: 1,5...15 x In
Tipul de setare pentru detectarea protecției împotriva defectelor la împământare Ig: Reglabil în 9 trepte
Intervalul de setare pentru detectarea defectelor la împământare [Ig]: 0,4...1 x In, unde In = 40 A, 0,2...1 x In, unde In > 40 A, Ig activare/dezactivare
Tipul de setare a întârzierii protecției împotriva defectelor la împământare tg: Reglabil 5 setări
Intervalul de setare a întârzierii protecției împotriva defectelor la împământare [tg]: 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Da
Control și semnalizare
Tip control: Comutator
Metodă de instalare a întrerupătorului: Fixă
Semnalizare locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) în caz de suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente, calitatea energiei, setări de protecție și alarmă, indicatori de întreținere, măsurarea energiei, Curent și putere cerute, Valori instantanee și cerute, Valori maxime/minime
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Bază de montare: Panou posterior
Poziție de montare: Orizontală și verticală, plat pe panoul posterior
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 35 mm
Disipare de putere pe pol: 4,7 W
Parametri electrici
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA 500 V c.a. 50/60 Hz, conform cu IEC 60947-2
100 kA 525 V c.a. 50/60 Hz, conform cu IEC 60947-2
100 kA 660/690 V CA 50/60 Hz, conform standardului IEC 60947-2
Rezistență mecanică: 20.000 de cicluri
Rezistență electrică: 20.000 de cicluri la 440 V In/2, 10.000 de cicluri la 440 V In, 10.000 de cicluri la 690 V In/2, 5.000 de cicluri la 690 V In
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe partea frontală
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
Număr de deschideri: 5 deschideri
