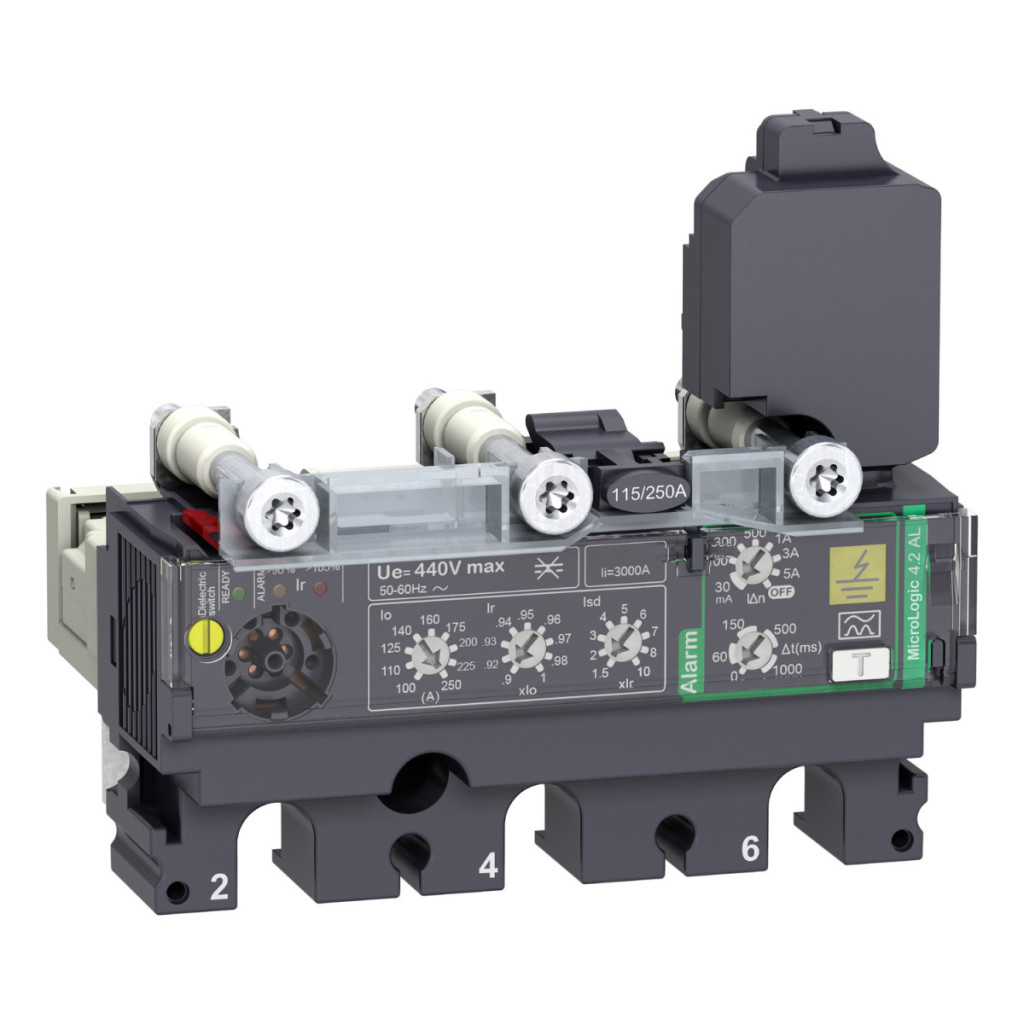

Unitatea de declanșare Schneider Electric ComPacT NSX seria C1634A160 MicroLogic Vigi 4.2AL oferă cel mai înalt nivel de protecție pentru rețelele electrice. Această componentă cu acționare electronică, cu un curent nominal de 160 amperi, este special concepută pentru întrerupătoarele ComPacT NSX160 și ComPacT NSX250 în configurație cu 3 poli. Unitatea de declanșare MicroLogic 4.2AL oferă protecție avansată împotriva scurtcircuitelor, pe lângă protecția împotriva suprasarcinii, fiind echipată cu funcții de protecție LSoI: L înseamnă protecție împotriva suprasarcinii (timp îndelungat), So denotă protecția întârziată la scurtcircuit (timp scurt) cu o întârziere fixă, în timp ce I denotă protecția instantanee la scurtcircuit. O caracteristică specială a dispozitivului este funcția integrată de monitorizare a defectelor la pământ, care declanșează o alarmă în cazul unui defect la pământ, permițând detectarea la timp a potențialelor pericole. Dispozitivul este proiectat pentru a respecta protecția împotriva defectelor la pământ de clasa A, oferind protecție atât împotriva curenților de defect de curent alternativ, cât și a curenților de defect de curent continuu pulsatoriu. Dispozitivul oferă opțiuni de setare flexibile: declanșarea protecției pe termen lung (Ir) poate fi setată în 9 trepte diferite între 63 și 160 A, în timp ce declanșarea protecției pe termen scurt (Isd) poate fi selectată în intervalul de 1,5 până la 10 ori Ir. Nivelul de protecție instantanee la scurtcircuit (Ii) este fixat la 2400 A. Sensibilitatea la defect la împământare (IΔn) poate fi setată la 7 valori diferite într-un interval larg între 0,03 A și 5 A, iar întârzierea de declanșare poate fi, de asemenea, personalizată între 0 ms și 1 s. O caracteristică specială este că funcția de protecție la defect la împământare poate fi dezactivată folosind comutatorul rotativ IΔn, dacă este necesar pentru aplicație. MicroLogic 4.2AL are, de asemenea, mai mulți indicatori locali: LED-ul verde intermitent indică starea de funcționare, în timp ce LED-urile roșu și portocaliu indică nivelul de sarcină (105% Ir și, respectiv, 90% Ir), iar indicatorul galben arată curentul rezidual. Dispozitivul are, de asemenea, o memorie termică care păstrează starea sa timp de 20 de minute înainte și după declanșare, permițându-i să gestioneze în mod adecvat mai multe evenimente de suprasarcină. Unitatea de declanșare funcționează la o tensiune nominală de 440 V c.a. 50/60 Hz și are un grad de protecție IP40 conform IEC 60529. Intervalul larg de temperatură de funcționare (-25...70 °C) permite utilizarea sa într-o varietate de condiții de mediu. Este conform cu EN/IEC 60947-2 și are o clasă de protecție la atingere de II. Unitatea de declanșare C1634A160 MicroLogic Vigi 4.2AL are o metodă de montare fixă, asigurând o funcționare stabilă și fiabilă în sistemele de distribuție electrică după instalare.
Schneider Electric ComPacT NSX (2021) - C1634A160 - Unitate de declanșare a întrerupătorului MicroLogic 4.2 AL NSX 160/250, electronică, setare 160A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Familia de produse în detaliu: ComPacT NSX100...250
Tipul produsului sau componentului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 4.2 AL
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSoI
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Funcții suplimentare
Tipul de reglare a declanșării pe termen lung Ir (protecție termică): Reglabilă în 9 trepte
Interval de reglare a declanșării protecției pe termen lung [Ir]: 63...160 A
Tip de setare a întârzierii protecției pe termen lung tr: Fixă
Interval de setare a întârzierii protecției pe termen lung [tr]:
11 s la 7,2 x Ir
16 s la 6 x Ir
400 s la 1,5 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției pe termen scurt Isd: Reglabil
Intervalul de setare a declanșării protecției pe termen scurt [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 2400 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tipul de setare a sensibilității protecției împotriva defectelor la pământ IΔn: Reglabil
Intervalul de setare a sensibilității protecției împotriva defectelor la pământ [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special de funcționare a protecției împotriva defectelor la pământ: OPRIT folosind comutatorul rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la împământare Δt: Reglabil
Interval setare întârziere protecție împotriva defectelor la împământare [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Blocare selectivă pe zone ZSI: Fără
Semnalele
Semnalele locale:
LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Indicator color (galben) pentru curent rezidual
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
