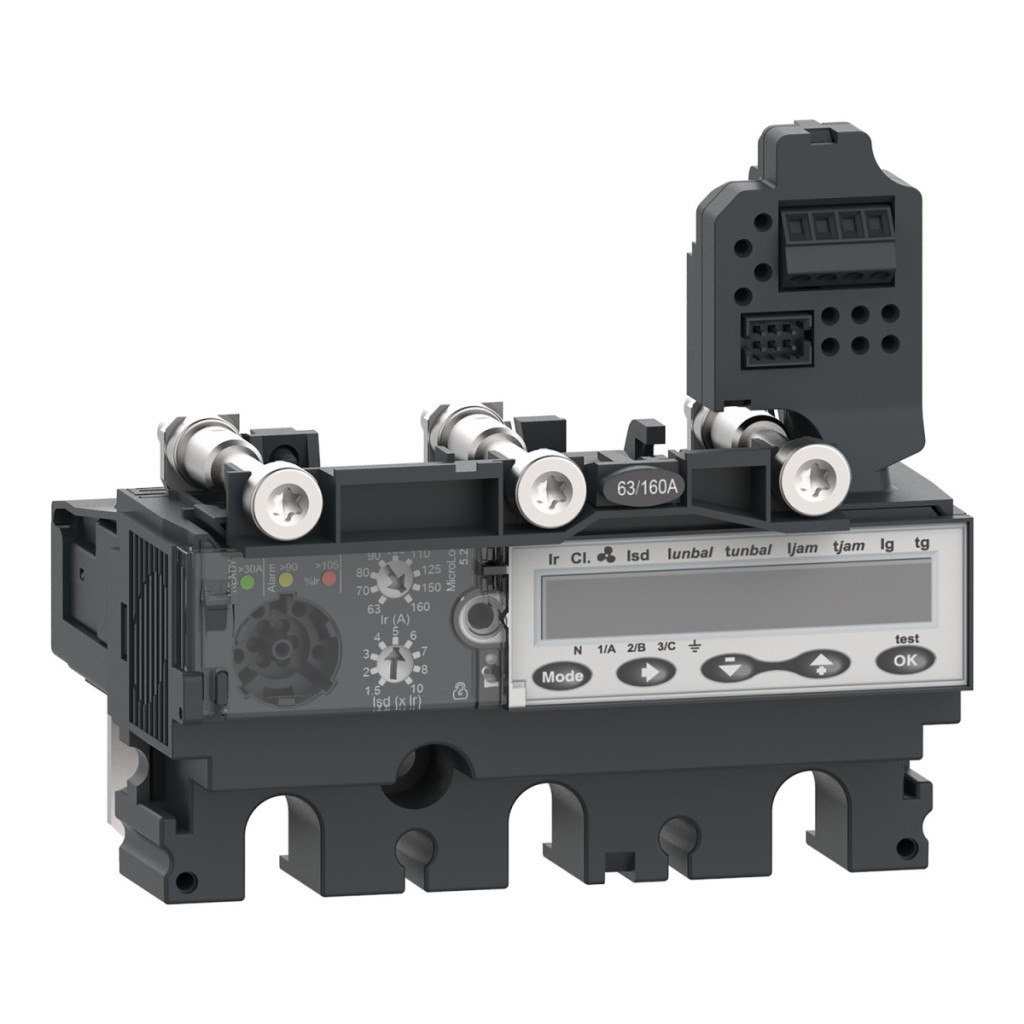

Unitatea de declanșare Schneider Electric ComPacT NSX (2021) - C1635E160 este o soluție profesională de protecție electronică care se potrivește perfect cu întrerupătoarele NSX160/250. Această unitate de declanșare de tip MicroLogic 5.2 E este special concepută pentru configurații 3P3d (trifazate, trei poli protejați) și este calibrată pentru un curent nominal de 160 A. Produsul oferă funcții inteligente de protecție, inclusiv L (protecție la suprasarcină), S (protecție la scurtcircuit cu întârziere scurtă) și I (protecție la scurtcircuit instantaneu). Aceste funcții LSI oferă împreună o protecție completă pentru rețeaua electrică. O caracteristică deosebit de utilă este contorul de energie încorporat, care permite monitorizarea consumului și optimizarea eficienței energetice. Tensiunea de funcționare a unității de declanșare este de 690 V c.a. 50/60 Hz, ceea ce o face potrivită pentru o gamă largă de aplicații industriale. Unitatea de declanșare C1635E160 este extrem de versatilă. Protecția la suprasarcină (Ir) are 9 setări diferite în intervalul 63-160 A, în timp ce întârzierea de lungă durată (tr) poate fi setată între 15 și 400 de secunde la 1,5xIr. Protecția la scurtcircuit de scurtă durată (Isd) poate fi, de asemenea, configurată cu 9 setări diferite în intervalul 1,5-10xIr, iar întârzierea asociată (tsd) poate varia între 0-0,4 secunde. Protecția instantanee la scurtcircuit (Ii) poate fi setată la o valoare între 1,5-15xIn. Un avantaj suplimentar este memoria termică a produsului, care păstrează datele timp de 20 de minute înainte și după declanșare. Unitatea de eliberare este echipată cu un sistem avansat de afișare și semnalizare. În plus față de afișajul LCD, LED-urile colorate indică starea de funcționare: un LED verde intermitent pentru standby, un LED roșu pentru suprasarcină de 105% și un LED portocaliu pentru suprasarcină de 90%. Dispozitivul are capacități extinse de comunicare, inclusiv măsurarea energiei, setări de protecție și alarmă, istoric și jurnale de evenimente cu marcaj temporal, valori instantanee și de cerere, indicatori de întreținere, date privind calitatea energiei și valori maxime/minime. Toate aceste date pot fi înregistrate și analizate pentru a asigura funcționarea corespunzătoare. Unitatea de declanșare Schneider Electric ComPacT NSX - C1635E160 este conformă cu standardul EN/IEC 60947-2, aparține clasei de protecție la atingere II și poate fi utilizată în medii cu un grad de poluare de 3. Protecția IP40 asigură o funcționare fiabilă chiar și în medii cu praf. Intervalul de temperatură de funcționare al produsului este între -25 °C și +70 °C, iar temperatura de depozitare este între -40 °C și +85 °C. Unitatea de eliberare C1635E160 poate fi actualizată, fiind potrivită pentru utilizare pe termen lung și dezvoltare continuă, ceea ce crește valoarea și durata de viață a investiției.
Schneider Electric ComPacT NSX (2021) - C1635E160 - MicroLogic 5.2 E NSX 160/250 unitate de declanșare a întrerupătorului, electronică, setare 160A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Tipul familiei de produse: ComPacT NSX100...250
Tipul produsului sau al componentei: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 5.2 E
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX160, ComPacT NSX250
Aplicație dispozitiv: Distribuție
Descriere stâlp: 3P
Descrierea polului protejat: 3D
Funcții de protecție ale unității de declanșare: LSI
Tipuri de protecție:
L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit pe termen scurt
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tipul de reglare a curentului de declanșare pe termen lung Ir (protecție termică): Reglabil în 9 trepte
Interval de reglare a curentului de declanșare a protecției pe termen lung [Ir]: 63...160 A
Tip de reglare a întârzierii protecției pe termen lung tr: Reglabil
Interval de reglare a întârzierii protecției pe termen lung [tr]:
15...400 s pentru 1,5 x Ir
0,35...11 s pentru 7,2 x Ir
0,5...16 s pentru 6 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tip setare curent de declanșare protecție pe termen scurt Isd: Reglabil în 9 trepte
Interval setare curent de declanșare protecție pe termen scurt [Isd]: 1,5...10 x Ir
Tipul de reglare a întârzierii protecției de scurtă durată tsd: Reglabil
Intervalul de reglare a întârzierii protecției de scurtă durată [tsd]:
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Tipul de setare a curentului de declanșare a protecției instantanee Ii: Reglabil
Intervalul de setare a curentului de declanșare a protecției instantanee [Ii]: 1,5...15 x In
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone ZSI: Da
Indicație locală:
LED intermitent (verde): gata de funcționare
LED 105 % Ir (roșu): supraîncărcare
LED 90% Ir (portocaliu): supraîncărcare
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date:
Măsurarea energiei
Setări protecție și alarmă
Istoric cu marcaj temporal și tabele de evenimente
Valori instantanee și de cerere
Indicatori de întreținere
Curent și putere de cerere
Calitatea energiei
Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 (conform IEC 60947-1)
Grad de protecție IP: IP40 (conform IEC 60529)
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
