Unitatea electronică de declanșare MicroLogic 6.2E (număr articol C1636E160) din seria ComPacT NSX de la Schneider Electric este o componentă de protecție inovatoare și versatilă, concepută special pentru întrerupătoarele ComPacT NSX160 și NSX250. Acest dispozitiv cu 3 poli și protecție 3D este alegerea ideală pentru protecția fiabilă a rețelelor de distribuție, în special acolo unde sunt necesare protecție avansată și contorizare a energiei. Unitatea de declanșare MicroLogic 6.2E are funcții de protecție LSIG remarcabile în clasa sa, inclusiv protecție cu întârziere lungă (L) împotriva suprasarcinii, protecție cu întârziere scurtă (S) împotriva scurtcircuitelor, protecție instantanee împotriva scurtcircuitelor (I) și protecție împotriva defectelor la împământare (G). Dispozitivul are un curent nominal de 160 A la 40 °C și funcționează la o tensiune de funcționare de 690 V c.a. 50/60 Hz. Unitatea de declanșare, proiectată pentru instalare fixă, are caracteristica specială a unei funcții de contor de energie, care permite monitorizarea precisă și optimizarea consumului. Protecția cu întârziere lungă (Ir) poate fi setată în 9 setări diferite în intervalul 63-160 A. Întârzierea de declanșare (tr) poate varia între 15-400 secunde la 1,5×Ir și între 0,35-11 secunde la 7,2×Ir. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare. Protecția cu întârziere scurtă (Isd) poate fi setată, de asemenea, în 9 setări diferite, în intervalul 1,5-10×Ir, în timp ce protecția instantanee (Ii) poate fi setată în intervalul 1,5-15×In. Protecția împotriva defectelor la împământare (Ig) poate fi setată în intervalul 0,4-1×In pentru un curent nominal de 40 A sau în intervalul 0,2-1×In dacă curentul nominal depășește 40 A. Gama largă de setări permite adaptarea precisă a unității de declanșare la cerințele sistemului care trebuie protejat. Beneficiile suplimentare ale MicroLogic 6.2E includ funcția ZSI (blocare selectivă pe zone) și un sistem avansat de semnalizare locală cu LED-uri intermitente: verde pentru starea de pregătire, roșu pentru suprasarcină de 105% și portocaliu pentru suprasarcină de 90%. În plus față de măsurarea energiei, afișajul LCD are o serie de funcții de comunicare, inclusiv măsurarea energiei, setări de protecție și alarmă, jurnal de evenimente cu marcaj temporal și tabele de evenimente, valori instantanee și de cerere, indicatori de întreținere, cerințe de putere și performanță, calitate a energiei și valori maxime/minime. Unitatea de eliberare are protecție IP40 conform IEC 60529 și poate fi utilizată la temperaturi ambientale între -25 și 70 °C, asigurând o funcționare fiabilă în majoritatea mediilor industriale.

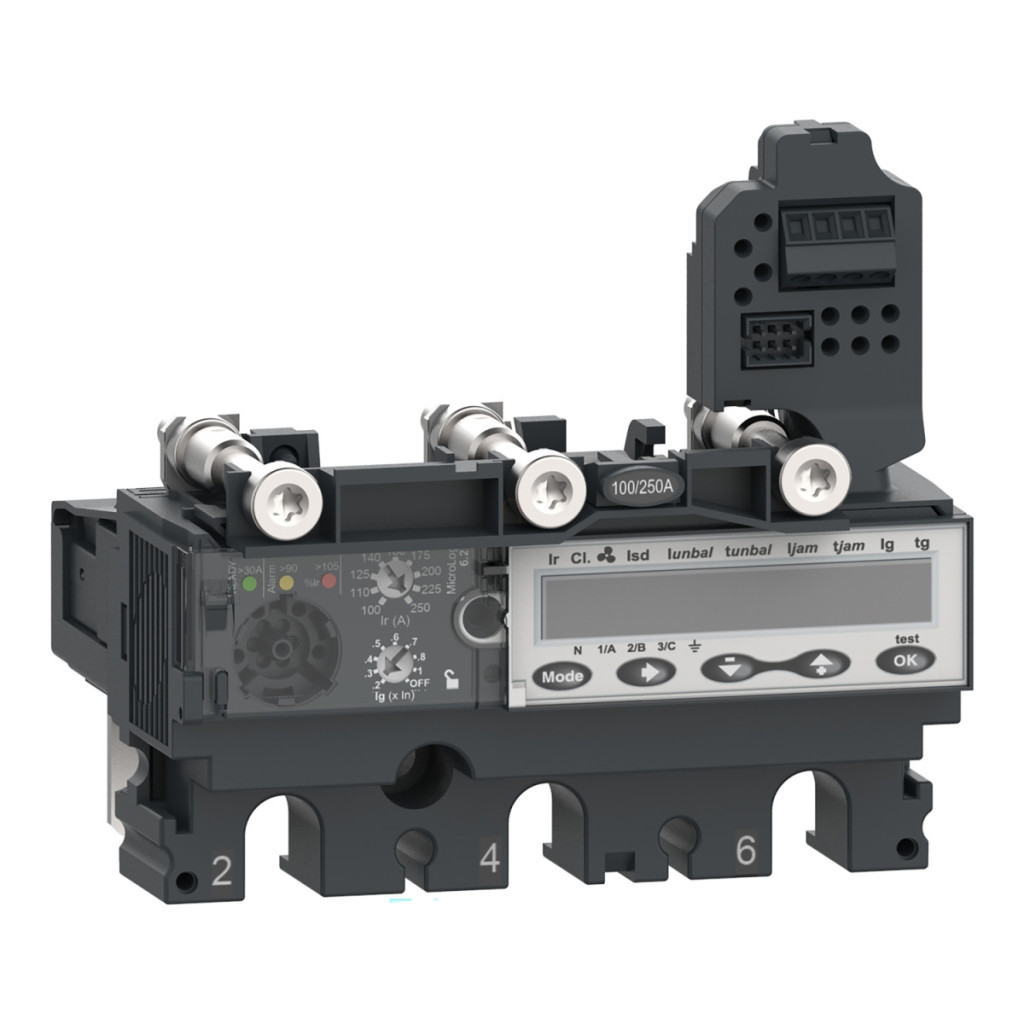

Schneider Electric ComPacT NSX (2021) - C1636E160 - Unitate de declanșare MicroLogic 6.2 E NSX 160/250 pentru date tehnice ale întrerupătorului
Caracteristici generale
Seria: ComPacT
Familia de produse: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie: Electronică
Compatibilitate: ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Poli: 3P
Poli protejați: 3D
Funcții de protecție
Funcții de protecție: LSIG
Tipul de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
G: protecție la defect la pământ
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip de rețea: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Setarea declanșării cu întârziere lungă (Ir): 9 niveluri de setare, 63...160 A
Setarea timpului de întârziere a protecției cu întârziere lungă (tr): Reglabil
Interval de setare:
15...400 s pentru 1,5 × Ir
0,35...11 s pentru 7,2 × Ir
0,5...16 s pentru 6 × Ir
Memorie termică: 20 minute înainte și după declanșare
Setarea valorii de declanșare a protecției cu întârziere scurtă (Isd): 9 niveluri de setare, 1,5...10 × Ir
Setarea timpului de întârziere a protecției cu întârziere scurtă (tsd): Reglabil
Interval de setare:
0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Setarea valorii de declanșare a protecției instantanee (Ii): Reglabilă, 1,5...15 × In
Setarea valorii de declanșare a protecției împotriva defectelor la împământare (Ig): Reglabilă
Interval de setare:
0,4...1 × In, dacă In = 40 A
0,2...1 × In, dacă In > 40 A
Ig poate fi activat/dezactivat
Setarea timpului de întârziere a protecției împotriva defectelor la pământ (tg): Reglabil
Interval de setare:
0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Protecție împotriva curentului de scurgere: Niciuna
Blocare selectivă pe zone (ZSI): Da
Semnalele și comunicarea
Semnalele locale:
LED intermitent (verde) pentru a indica starea de funcționare
LED 105% Ir (roșu) pentru a indica suprasarcină
LED 90% Ir (portocaliu) pentru indicarea suprasarcinii
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date:
Măsurarea energiei
Setări de protecție și alarmă
Istoric cu marcaj temporal și tabele de evenimente
Valori instantanee și de cerere
Indicatori de întreținere
Cerere de curent și putere
Calitatea energiei
Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3, conform IEC 60947-1
Protecție IP: IP40, conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C
