Unitatea de declanșare TM125G din gama de produse ComPacT NSX de la Schneider Electric este optimizată special pentru protecția generatoarelor, oferind protecție fiabilă împotriva suprasarcinii și scurtcircuitelor. Unitatea de declanșare termomagnetică tripolară C163MG125 este proiectată pentru familia de întrerupătoare ComPacT NSX160, asigurând o compatibilitate perfectă atât în aplicații de curent alternativ, cât și de curent continuu. Unitatea de declanșare, echipată cu tehnologia TM-G (protecție termomagnetică a generatorului), are un curent nominal de 125 A la o temperatură ambiantă de 40 °C. În ceea ce privește protecția, dispozitivul oferă funcții L și I, unde L reprezintă protecția termică împotriva suprasarcinii, iar I reprezintă protecția magnetică împotriva scurtcircuitelor. Curentul de declanșare cu întârziere lungă reglabil (Ir) poate fi setat între 0,7 și 1 ori curentul nominal, iar timpul de protecție cu întârziere lungă (tr) este fix, variind între 120 și 400 de secunde la o sarcină de 1,5 × In. Declanșarea protecției instantanee (Ii) este, de asemenea, setată la o valoare fixă și se activează la 440 A. Familia de întrerupătoare ComPacT NSX160, combinată cu unitatea de declanșare TM125G, oferă o gamă largă de tensiuni de funcționare: 690 V CA 50/60 Hz sau 750 V CC. Această soluție versatilă vă permite să utilizați dispozitivul într-o varietate de medii de rețea. Metoda de montare fixă asigură o funcționare stabilă, iar dispozitivul aparține clasei de protecție la atingere Clasa II, sporind și mai mult siguranța. O caracteristică specială a produsului este că este proiectat special pentru protecția generatoarelor, ținând cont de caracteristicile speciale de funcționare și cerințele de protecție ale generatoarelor. Gradul de protecție IP40 oferă o protecție adecvată împotriva pătrunderii prafului și a obiectelor solide, în timp ce gama largă de temperaturi de funcționare (-25...70 °C) asigură performanțe fiabile într-o varietate de condiții de mediu. Dispozitivul este conform cu standardul EN/IEC 60947-2 și este clasificat ca grad de poluare 3 conform IEC 60947-1. Acest produs este alegerea ideală pentru medii industriale și aplicații de protecție a generatoarelor, unde protecția fiabilă a alimentării cu energie electrică este esențială pentru funcționarea pe termen lung și în condiții de siguranță a echipamentelor și sistemelor.

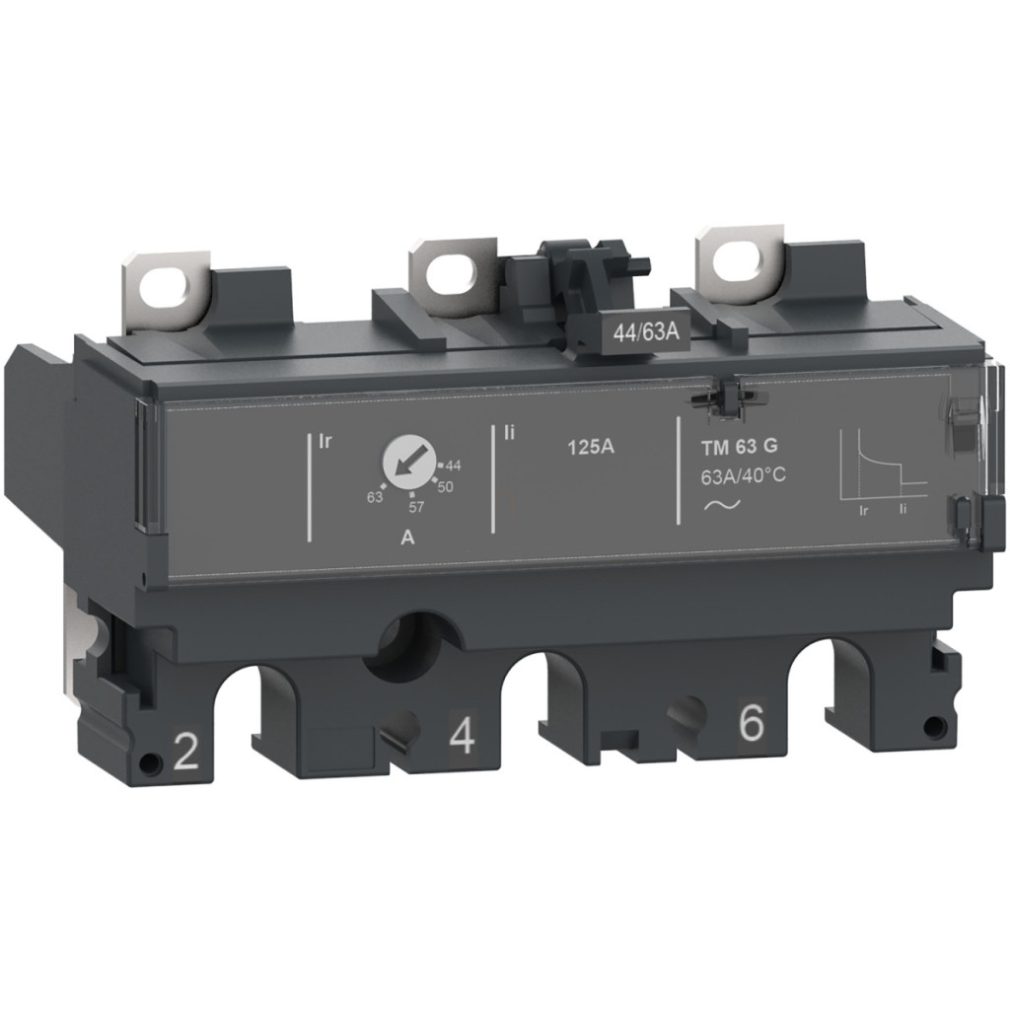

Schneider Electric ComPacT NSX (2021) - C163MG125 - Unitate de declanșare TM125G NSX pentru întrerupător 160/250, termomagnetic, setare 125 A, 3P3d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Categoria de produse: ComPacT NSX100...250
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: TM-G
Tehnologia unității de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX160, ComPacT NSX160 DC
Aplicație: Protecție generator
Număr de poli: 3P
Descrierea polilor protejați: 3D
Funcții de protecție
Funcții de protecție ale unității de declanșare: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal: 125 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz, 750 V c.c.
Tip rețea: c.a., CC
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări
Tipul setării declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 × In
Tipul de setare a întârziere protecție cu întârziere lungă tr: Fixă
Interval de setare a întârziere protecție cu întârziere lungă [tr]: 120...400 s la 1,5 × In
Tip de setare a declanșării protecției instantanee Ii: Fixă
Interval de setare a protecției instantanee [Ii]: 440 A
Protecție împotriva defectelor la împământare: Niciuna
Parametri de mediu
Standarde: EN/IEC 60947-2
Protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
