Unitatea de declanșare Schneider Electric MicroLogic 2.2 este un dispozitiv electronic inteligent de protecție care aparține familiei de întrerupătoare ComPacT NSX160/250, oferind o protecție excepțională în rețelele electrice. Unitatea de declanșare cu patru poli, cu numărul de articol C1642D160 și un curent nominal de 160 A, este alegerea ideală pentru protejarea rețelelor de distribuție. Unitatea de declanșare MicroLogic 2.2 oferă funcții de protecție LSoI de bază: protecție la suprasarcină (L), protecție la scurtcircuit cu întârziere fixă (So) și protecție instantanee la scurtcircuit (I). Protecția la suprasarcină (Ir) poate fi reglată în 9 trepte în intervalul 63-160 A, permițând adaptarea flexibilă la cerințele rețelei care trebuie protejată. Protecția la scurtcircuit (Isd) are, de asemenea, 9 setări diferite în intervalul 1,5-10 x Ir. Protecția instantanee la scurtcircuit (Ii) are o setare fixă de 2400A. Un avantaj suplimentar al unității de declanșare este memoria termică de 20 de minute, care funcționează atât înainte, cât și după declanșarea întrerupătorului, asigurând o protecție continuă. Designul cu patru poli permite diferite setări de protecție a conductorului neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D) sau chiar funcționarea fără protecție a conductorului neutru (3D). Poziția conductorului neutru este pe partea stângă. Unitatea de declanșare are, de asemenea, indicatoare locale: un LED verde intermitent indică starea de funcționare, în timp ce un LED roșu (105% Ir) și un LED portocaliu (90% Ir) servesc ca indicatoare de suprasarcină. Unitatea de declanșare MicroLogic 2.2 proiectată pentru întrerupătoarele ComPacT NSX160/250 are un mod de montare fix și funcționează la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz. Domeniul larg de temperaturi de funcționare (-25 °C până la +70 °C) permite utilizarea sa într-o varietate de condiții de mediu. Gradul de protecție IP40 oferă o protecție adecvată dispozitivului împotriva prafului și a altor contaminanți. Produsul este conform cu standardul EN/IEC 60947-2 și aparține clasei de protecție II, putând fi utilizat în siguranță chiar și în condiții de poluare de gradul 3.

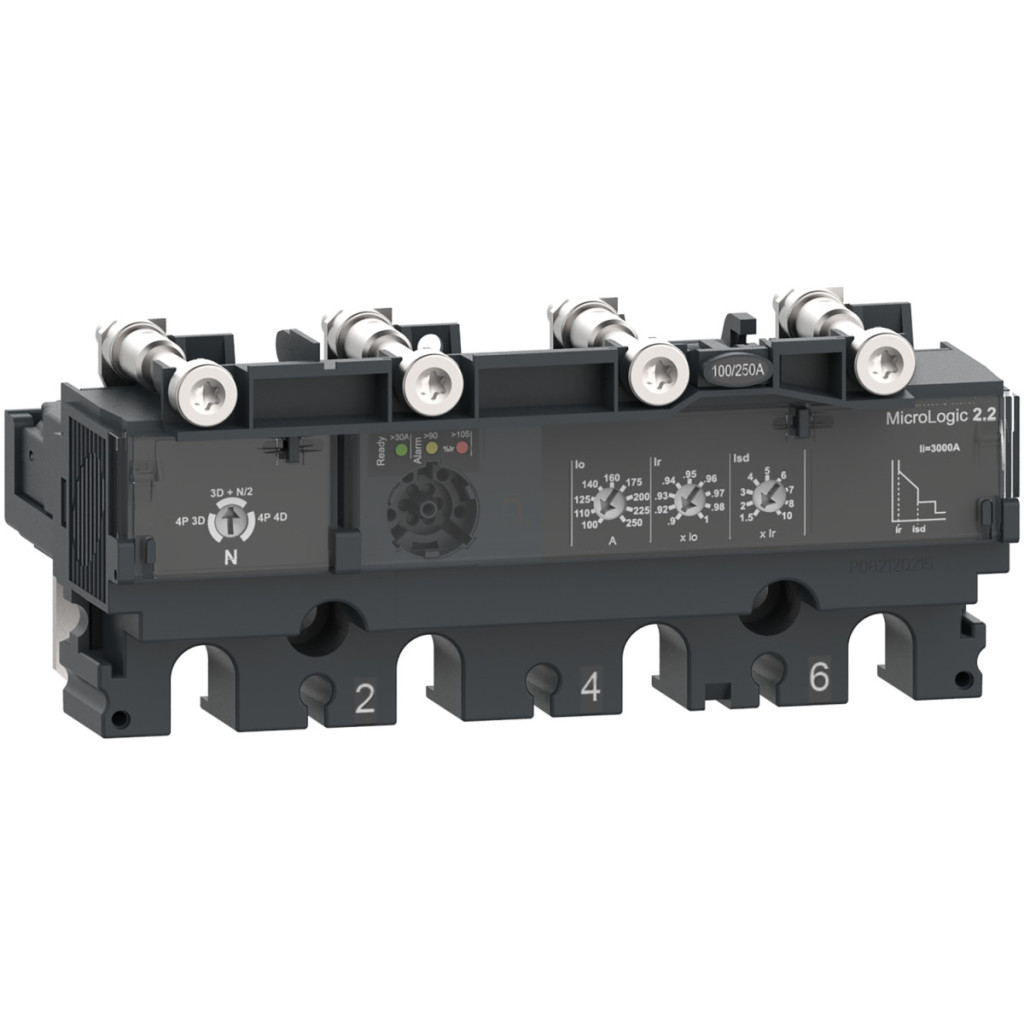

Schneider Electric ComPacT NSX (2021) - C1642D160 - Unitate de declanșare a întrerupătorului MicroLogic 2.2 NSX 160/250, electronică, setare 160A, date tehnice 4P4d
Caracteristici principale
Familia de produse: ComPacT
Tipul produsului: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.2
Tehnologie: Electronică
Compatibilitate: ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Poli și protecție
Poli: 4P
Poli protejați: 3D + N/2, 4D, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție: LSoI
Tipuri de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere fixă, I: protecție instantanee la scurtcircuit
Caracteristici electrice
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență: 50/60 Hz
Metodă de montare: Fixă
Opțiuni de setare
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă în 9 trepte
Interval de reglare a protecției cu întârziere lungă [Ir]: 63...160 A
Tipul timpului de întârziere al protecției cu întârziere lungă tr: Fix
Intervalul de întârziere al protecției cu întârziere lungă [tr]: 11 s la 7,2 x Ir, 16 s la 6 x Ir, 400 s la 1,5 x Ir
Setări protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D) 20 minute înainte și după declanșare
Tipul setării protecției cu întârziere scurtă Isd: Reglabil în 9 trepte
Intervalul de setare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul timpului de întârziere al protecției cu întârziere scurtă tsd: Fix
Tipul setării protecției instantanee Ii: Fix
Intervalul de setare a protecției instantanee [Ii]: 2400 A
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Semnalele
Semnal local: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
