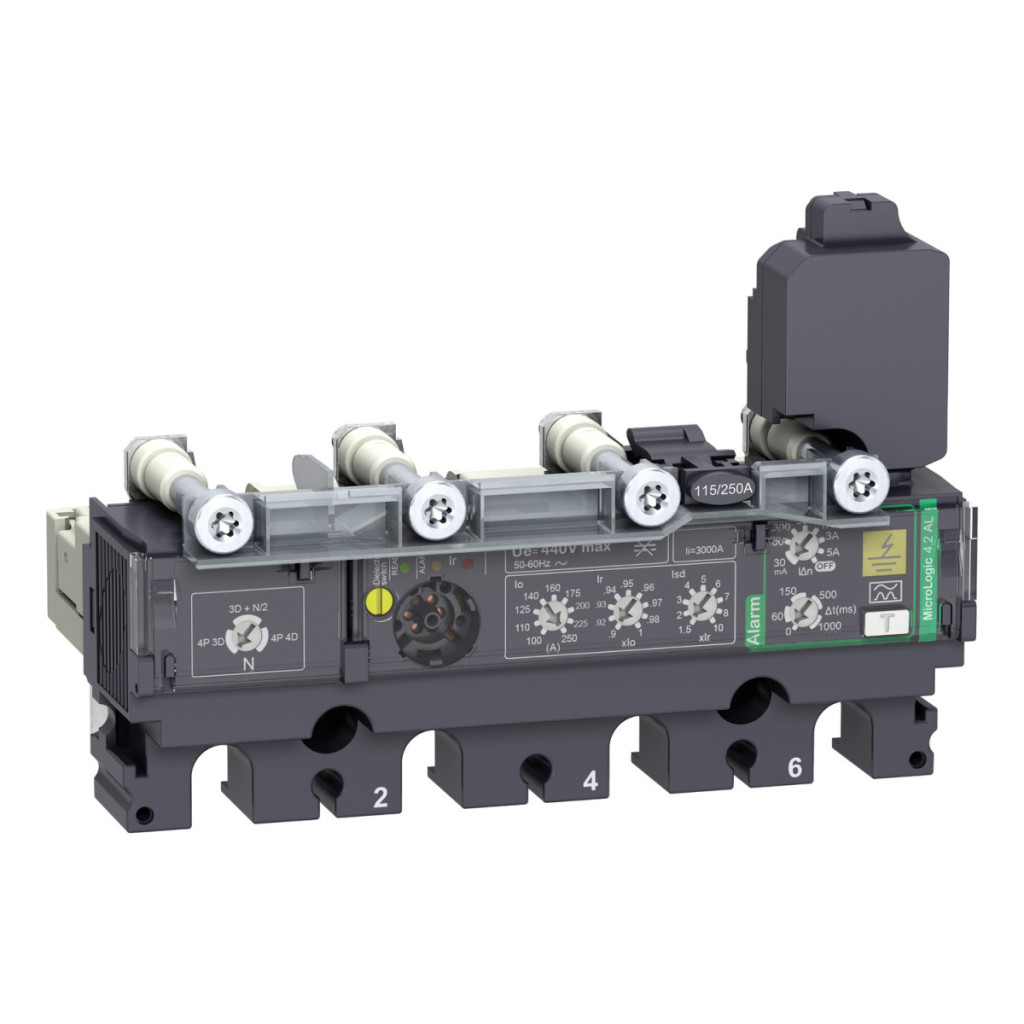

Unitatea de declanșare MicroLogic Vigi 4.2AL (număr articol C1644A160) pentru seria Schneider Electric ComPacT NSX160/250 este o soluție avansată de protecție electronică concepută special pentru întrerupătoarele de circuit cu 4 poli. Această unitate de declanșare este o alegere excelentă pentru întrerupătoarele utilizate în rețelele de distribuție unde, pe lângă protecția de nivel înalt împotriva suprasarcinii și scurtcircuitelor, este necesară și monitorizarea curentului de scurgere. Unitatea de declanșare MicroLogic 4.2AL este compatibilă cu întrerupătoarele ComPacT NSX160 și NSX250 și este disponibilă într-o versiune cu curent nominal de 160 A, specificată pentru o temperatură ambiantă de 40 °C. Produsul oferă funcții de protecție LSoI, unde L înseamnă protecție la suprasarcină (întârziere lungă), So înseamnă protecție la scurtcircuit (întârziere fixă) și I înseamnă protecție instantanee la scurtcircuit. Dispozitivul este proiectat pentru o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz și poate fi utilizat într-o instalație fixă. Unitatea de declanșare oferă opțiuni sofisticate de reglare. Protecția cu întârziere lungă (Ir) are 9 setări diferite, cu un interval de reglare de la 63 la 160 A. Timpul de întârziere al protecției la suprasarcină (tr) este fix: 400 de secunde la 1,5×Ir, 16 secunde la 6×Ir și 11 secunde la 7,2×Ir. Produsul are o memorie termică care este activă timp de 20 de minute înainte și după declanșare. Intervalul de reglare al protecției cu întârziere scurtă (Isd) poate fi ajustat între 1,5-10×Ir, în timp ce valoarea protecției instantanee (Ii) este fixată la 2400A. MicroLogic Vigi 4.2AL are, de asemenea, protecție integrată împotriva defectelor la împământare, care este de clasa A. Sensibilitatea la defect la împământare (IΔn) poate fi reglată într-un interval larg: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A și 5 A. Protecția împotriva defectelor la împământare poate fi, de asemenea, dezactivată folosind comutatorul rotativ IΔn. Timpul de întârziere al protecției împotriva defectelor la împământare (Δt) este, de asemenea, reglabil: 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. Produsul nu are blocare selectivă pe zone (ZSI). Indicatorii locali includ un LED verde intermitent care indică starea de funcționare, un LED roșu care indică o suprasarcină de 105%, un LED portocaliu care indică o suprasarcină de 90% și un indicator galben care indică prezența curentului rezidual. Dispozitivul are o clasă de protecție IP40 conform IEC 60529 și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și 70 °C. Intervalul de temperatură de depozitare este cuprins între -40 °C și 85 °C.
Schneider Electric ComPacT NSX (2021) - Date tehnice C1644A160
Date de bază
Familia de produse: ComPacT
Tipul produsului: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.2 AL
Tehnologie unitate de declanșare: Electronică
Compatibilitate: ComPacT NSX160, ComPacT NSX250
Domeniu de aplicare: Distribuție
Poli și funcții de protecție
Descrierea polilor: 4P
Poli protejați: 3D + N/2, 4D, 3D
Poziția conductorului zero: Stânga
Funcții de protecție ale unității de declanșare: LSoI
Tipuri de protecție: L: protecție la suprasarcină (timp îndelungat)
So: protecție la scurtcircuit cu întârziere fixă
I: protecție instantanee la scurtcircuit
Caracteristici electrice
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tipul de setare a curentului de declanșare pe termen lung Ir (protecție termică): 9 niveluri de setare
Interval de setare a curentului de declanșare a protecției de lungă durată [Ir]: 63...160 A
Tip setare întârziere protecție pe termen lung tr: Fixă
Interval setare întârziere protecție pe termen lung [tr]: 11 s la 7,2 x Ir
16 s la 6 x Ir
400 s la 1,5 x Ir
Setări protecție zero: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării curentului de declanșare a protecției de scurtă durată Isd: Reglabil
Intervalul de setare a curentului de declanșare a protecției de scurtă durată [Isd]: 1,5...10 x Ir
Tip setare întârziere protecție de scurtă durată tsd: Fixă
Tip setare curent de declanșare protecție instantanee Ii: Fixă
Interval setare curent de declanșare protecție instantanee [Ii]: 2400 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tipul de setare a sensibilității protecției împotriva defectelor la pământ IΔn: Reglabil
Intervalul de setare a sensibilității protecției împotriva defectelor la pământ [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special de funcționare a protecției împotriva defectelor la pământ: Deconectare cu comutator rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la împământare Δt: Reglabil
Interval setare întârziere protecție împotriva defectelor la împământare [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Alte caracteristici
Blocare selectivă pe zone ZSI: Niciuna
Indicații locale: LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Indicator color (galben) pentru curent rezidual
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasă de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Clasă de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…85 °C
