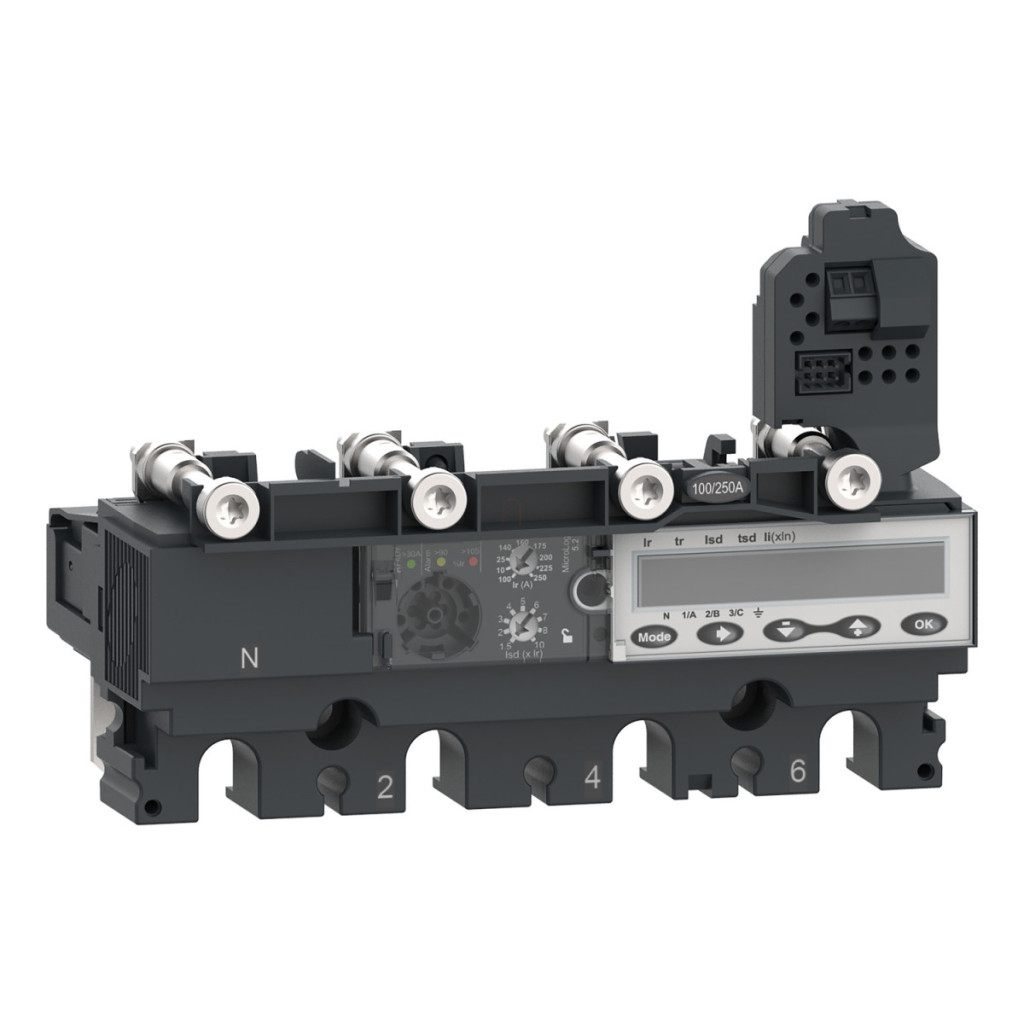

Unitatea de eliberare MicroLogic 5.2E, număr de piesă C1645E160, din seria ComPacT NSX de la Schneider Electric, este o soluție avansată de protecție electronică dezvoltată special pentru întrerupătoarele ComPacT NSX160 și NSX250. Acest dispozitiv cu 4 poli (4P) are un curent nominal de 160 A la o temperatură ambiantă de 40 °C și este deosebit de potrivit pentru protejarea rețelelor de distribuție. Unitatea de declanșare MicroLogic 5.2E este echipată cu funcții de protecție LSI, care includ protecție împotriva suprasarcinilor cu întârziere lungă (L), protecție împotriva scurtcircuitelor cu întârziere scurtă (S) și protecție împotriva scurtcircuitelor instantanee (I). Dispozitivul oferă o serie de setări care pot fi utilizate pentru a personaliza protecția sistemului electric. Protecția cu întârziere lungă (Ir) poate fi setată la 9 setări diferite între 63 și 160 A, în timp ce întârzierea (tr) poate varia între 15 și 400 de secunde la un curent de 1,5×Ir. Protecția cu întârziere scurtă (Isd) are, de asemenea, 9 setări și poate fi configurată în intervalul 1,5-10×Ir. Protecția instantanee (Ii) poate fi setată la valori între 1,5-15×In. Unitatea are, de asemenea, o memorie termică de 20 de minute pentru perioada înainte și după declanșare, ceea ce îmbunătățește și mai mult capacitățile sale de protecție. O caracteristică specială a unității de declanșare C1645E160 este funcția sa integrată de contor de energie, care afișează valorile curente pe un ecran LCD. Aceasta vă permite să monitorizați consumul de energie, să verificați setările de protecție și alarmă, să vizualizați datele istorice cu marcaj temporal și tabelele de evenimente și să monitorizați valorile instantanee și de cerere. În plus, pe afișaj sunt disponibile și indicatoare de întreținere, cerințe de curent și putere, calitatea energiei și valorile maxime/minime. Datorită capacităților sale de comunicare, aceste date pot fi transmise și către sistemele de monitorizare. Avantajele suplimentare ale dispozitivului includ funcția de blocare selectivă a zonei (ZSI) și sistemul de semnalizare locală, care indică disponibilitatea operațională cu un LED verde intermitent, în timp ce un LED roșu indică o suprasarcină Ir de 105% și un LED portocaliu indică o suprasarcină Ir de 90%. Intervalul său de temperatură de funcționare este între -25 °C și 70 °C, iar temperatura de depozitare poate fi între -40 °C și 85 °C. Unitatea are un grad de protecție IP40 conform IEC 60529 și este conformă cu standardele EN/IEC 60947-2. Unitatea de eliberare C1645E160 poate fi utilizată cu patru configurații diferite de poli protejați: 3D + N/2, 4D, 3D + OSN sau 3D. Setările de protecție neutră pot varia în funcție de configurația selectată: 0,5×Ir (3D + N/2), 1×Ir (4D), 1,6×Ir (3D + OSN) sau fără protecție (3D). Poziția neutră este în stânga. Produsul este proiectat pentru montare fixă și funcționează la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz.
Schneider Electric ComPacT NSX (2021) - C1645E160 - Unitate de declanșare a întrerupătorului MicroLogic 5.2 E NSX 160/250, electronică, setare 160A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Tipul produsului: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 5.2 E
Tehnologie: Electronică
Compatibilitate: ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Poli: 4P
Poli protejați: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului neutru: Partea stângă
Funcții de protecție
Funcții de protecție: LSI
Tipuri de protecție: L: protecție la suprasarcină (pe termen lung), S: protecție la scurtcircuit pe termen scurt, I: protecție instantanee la scurtcircuit
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Intervale de reglare
Tip de reglare a protecției pe termen lung Ir: Reglabil în 9 trepte
Interval de reglare a protecției pe termen lung: 63...160 A Tip întârziere protecție pe termen lung tr: Reglabil Interval întârziere protecție pe termen lung: 15...400 s la 1,5 x Ir, 0,35...11 s la 7,2 x Ir, 0,5...16 s la 6 x Ir Setări protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare Tipul setării protecției de scurtă durată Isd: Reglabil în 9 trepte Intervalul de setare a protecției de scurtă durată: 1,5...10 x Ir Tip întârziere protecție pe termen scurt tsd: reglabil Interval întârziere protecție pe termen scurt: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tipul de setare a protecției instantanee Ii: reglabil
Intervalul de setare a protecției instantanee: 1,5...15 x In Alte funcții Protecție împotriva defectelor la împământare: Niciuna Blocare selectivă pe zone ZSI: Da Indicații locale: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Setări de protecție și alarmă, Evenimente și jurnale cu marcaj temporal, Valori instantanee și de cerere, Indicatori de întreținere, Cerere de curent și putere, Calitatea energiei, Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Date de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
