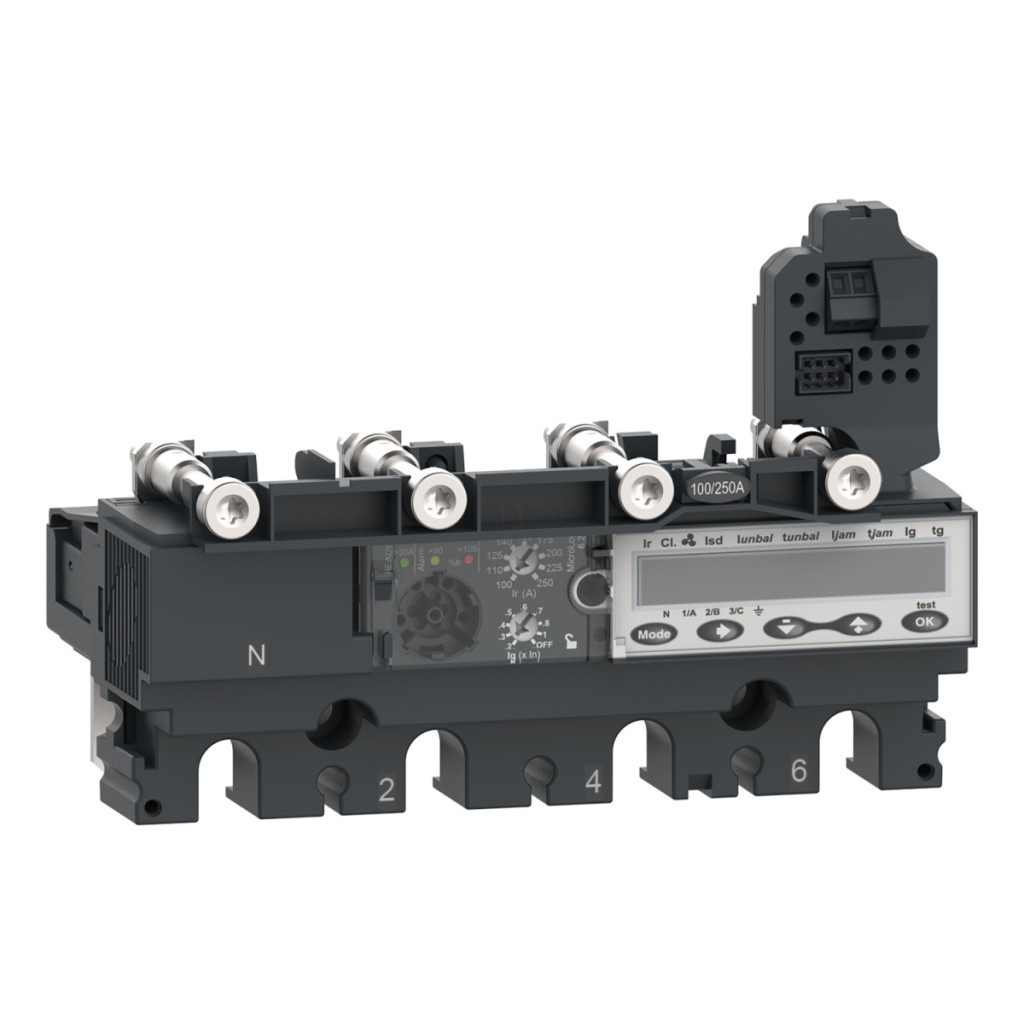

Unitatea de eliberare Schneider Electric ComPacT NSX seria C1646E160 MicroLogic 6.2 E oferă o soluție de protecție electronică extrem de avansată într-un format compact. Acest dispozitiv, cu un curent nominal de 160 A, este proiectat special pentru întrerupătoarele ComPacT NSX160 și NSX250 și este alegerea perfectă pentru protejarea rețelelor moderne de distribuție. Designul cu patru poli (4P) al unității de declanșare MicroLogic 6.2 E oferă opțiuni versatile de protecție pentru o varietate de sisteme. Polii protejați includ configurații 3D + N/2, 4D, 3D + OSN sau 3D, permițând o aplicare flexibilă la diferite cerințe de rețea. Funcțiile de protecție LSIG oferă protecție completă: protecție la suprasarcină (L), protecție la scurtcircuit de scurtă durată (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (G). Dispozitivul are un conductor neutru pe partea stângă și poate fi utilizat în modul de instalare fixă. Unitatea de eliberare este deosebit de valoroasă datorită gamei largi de opțiuni de setare. Eliberarea de lungă durată (Ir) poate fi setată la 9 niveluri diferite în intervalul 63-160A, în timp ce întârzierea de eliberare (tr) poate fi reglată între 15 și 400 de secunde la o sarcină de 1,5×Ir, între 0,35 și 11 secunde la o sarcină de 7,2×Ir și între 0,5 și 16 secunde la o sarcină de 6×Ir. Setarea protecției conductorului neutru poate fi, de asemenea, reglată în mod flexibil: 0,5×Ir (3D + N/2), 1×Ir (4D), 1,6×Ir (3D + OSN) sau poate fi complet dezactivată (3D). Dispozitivul are o memorie termică de 20 de minute care funcționează atât înainte, cât și după declanșare, asigurând o protecție continuă. C1646E160 excelează și în funcțiile de protecție pe termen scurt: protecția pe termen scurt (Isd) poate fi setată la 9 setări diferite în intervalul 1,5-10×Ir, în timp ce întârzierea (tsd) poate fi setată între 0-0,4 secunde în modul I²t=off și între 0,1-0,4 secunde în modul I²t=on. Protecția instantanee (Ii) poate fi setată în intervalul 1,5-15×In, iar protecția împotriva defectelor la împământare (Ig) poate fi setată în intervalul 0,4-1×In (pentru In = 40A) sau 0,2-1×In (pentru In > 40A), cu Ig activată sau dezactivată. Întârzierea protecției la defect la împământare (tg) poate fi setată între 0 și 0,4 secunde în modul I²t=off și între 0,1 și 0,4 secunde în modul I²t=on. Caracteristicile suplimentare cu valoare adăugată ale MicroLogic 6.2 E includ blocarea selectorului de zonă (ZSI) și opțiuni de semnalizare locală: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Dispozitivul are un afișaj LCD și un contor de energie încorporat, care permite monitorizarea consumului de energie, setările de protecție și alarmă, istoricul cu marcaj temporal și jurnalele de evenimente, valorile instantanee și ale cererii, indicatorii de întreținere, cererea de curent și putere, calitatea energiei și valorile maxime/minime. Unitatea de eliberare Schneider Electric C1646E160 este fabricată în conformitate cu standardul EN/IEC 60947-2, are o clasă de protecție la atingere de II, un grad de poluare de 3 (conform IEC 60947-1) și se mândrește cu un nivel de protecție IP40 (conform IEC 60529). Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +85 °C.
Schneider Electric ComPacT NSX (2021) - C1646E160 - Unitate de eliberare MicroLogic 6.2 E NSX 160/250 pentru întrerupător automat, electronic, setare 160A, 4P4d date tehnice
Caracteristici de bază
Familia de produse: ComPacT NSX
Varianta de produs: ComPacT NSX100...250
Tipul produsului sau al componentei: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Număr de poli: 4P
Poli protejați: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție: L: protecție la suprasarcină (pe termen lung), S: protecție la scurtcircuit de scurtă durată, I: protecție la scurtcircuit instantaneu, G: protecție la defect la împământare
Curent nominal al unității de declanșare: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Tipul de setare a declanșării pe termen lung Ir (protecție termică): Reglabil 9 opțiuni de setare
Interval de setare a declanșării protecției pe termen lung [Ir]: 63...160 A
Tip setare întârziere protecție pe termen lung tr: Reglabil
Interval setare întârziere protecție pe termen lung [tr]: 15...400 s la 1,5 x Ir, 0,35...11 s la 7,2 x Ir, 0,5...16 s la 6 x Ir
Setări protecție secvență zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării declanșării protecției de scurtă durată Isd: 9 opțiuni de setare reglabile
Intervalul de setare a declanșării protecției de scurtă durată [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Reglabil
Intervalul de setare a întârzierii protecției de scurtă durată [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tip setare declanșare protecție instantanee Ii: Reglabil
Interval setare declanșare protecție instantanee [Ii]: 1,5...15 x In
Tipul de setare a declanșării protecției la defect la împământare Ig: Reglabil
Intervalul de setare a declanșării protecției la defect la împământare [Ig]: 0,4...1 x In Pentru In = 40 A, 0,2...1 x In Pentru In > 40 A, Ig activat/dezactivat
Setare întârziere protecție împotriva defectelor la împământare tip tg: Reglabilă
Interval de setare întârziere protecție împotriva defectelor la împământare [tg]: 0...0,4 s I²t=dezactivat, 0,1...0,4 s I²t=pornit
Protecție împotriva defectelor la împământare: Niciuna
Blocare selector de zonă ZSI: Da
Funcții de comunicare și afișare
Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Setări de protecție și alarmă, Istoric cu marcaj temporal și jurnale de evenimente, Valori instantanee și de cerere, Indicatori de întreținere, Cerere de curent și putere, Calitatea energiei, Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Nivel de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
