Unitatea de declanșare Schneider Electric ComPacT NSX seria C1647A160 MicroLogic Vigi 7.2E AL oferă o soluție de protecție și gestionare a energiei de ultimă generație pentru rețelele de distribuție. Această unitate de declanșare electronică cu 4 poli a fost dezvoltată special pentru întrerupătoarele ComPacT NSX160/250 și oferă funcții complete de protecție de bază, alarmă de defect la împământare și un contor de energie încorporat. Unitatea de declanșare MicroLogic 7.2E AL are un curent nominal de 160 A și este optimizată pentru o temperatură ambiantă de 40 °C. Are o tensiune de funcționare de 440 V c.a. 50/60 Hz și oferă funcții de protecție LSI, care includ protecție la suprasarcină (L - timp îndelungat), protecție la defecte de scurtă durată (S - timp scurt) și protecție la defecte instantanee (I - instantaneu). Protecția poate fi configurată în mai multe moduri: dispunere 3D + N/2, 4D sau 3D, cu poziția neutră în stânga. Unitatea de declanșare este fixă și poate fi utilizată în rețelele de curent alternativ la o frecvență de 50/60 Hz. O caracteristică deosebit de remarcabilă a dispozitivului este gama largă de opțiuni de setare. Protecția împotriva suprasarcinilor de lungă durată (Ir) poate fi setată în 9 trepte diferite, în intervalul 63-160 A. Întârzierea protecției pe termen lung (tr) este, de asemenea, reglabilă: de la 15 la 400 s pentru 1,5 × Ir, de la 0,35 la 11 s pentru 7,2 × Ir și de la 0,5 la 16 s pentru 6 × Ir. Setări de protecție a conductorului neutru: 0,5 × Ir (pentru configurația 3D + N/2), 1 × Ir (pentru configurația 4D) sau fără protecție (pentru configurația 3D). Unitatea de declanșare MicroLogic are o memorie termică de 20 de minute înainte și după declanșare. Intervalul de reglare a protecției la scurtcircuit (Isd) este reglabil de la 1,5 la 10 × Ir, în timp ce protecția instantanee la scurtcircuit (Ii) este reglabilă de la 1,5 la 15 × In. Dispozitivul are, de asemenea, protecție integrată împotriva defectelor la împământare, care este clasificată în clasa A și poate fi setată la mai multe niveluri de sensibilitate (IΔn): 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A sau 5 A. Timpul de întârziere al protecției împotriva defectelor la împământare (Δt) poate fi setat la 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. Protecția împotriva defectelor la împământare poate fi dezactivată folosind comutatorul rotativ IΔn. Unitatea de declanșare MicroLogic 7.2E AL include, de asemenea, funcții avansate de comunicare și afișare. Datele de măsurare a energiei pot fi afișate pe ecranul LCD. Indicatorii locali includ un LED verde intermitent (indicator de standby), un LED roșu pentru a indica o suprasarcină de 105% Ir și un LED portocaliu pentru a indica o suprasarcină de 90% Ir. Comunicarea datelor acoperă mai multe domenii: măsurarea energiei, indicatori de întreținere, istoricul cu marcaj temporal și tabele de evenimente, setări de protecție și alarmă, valori instantanee și de cerere, rapoarte de testare, calitatea energiei, curent de defect la pământ, valori maxime/minime și cererea de curent și energie.

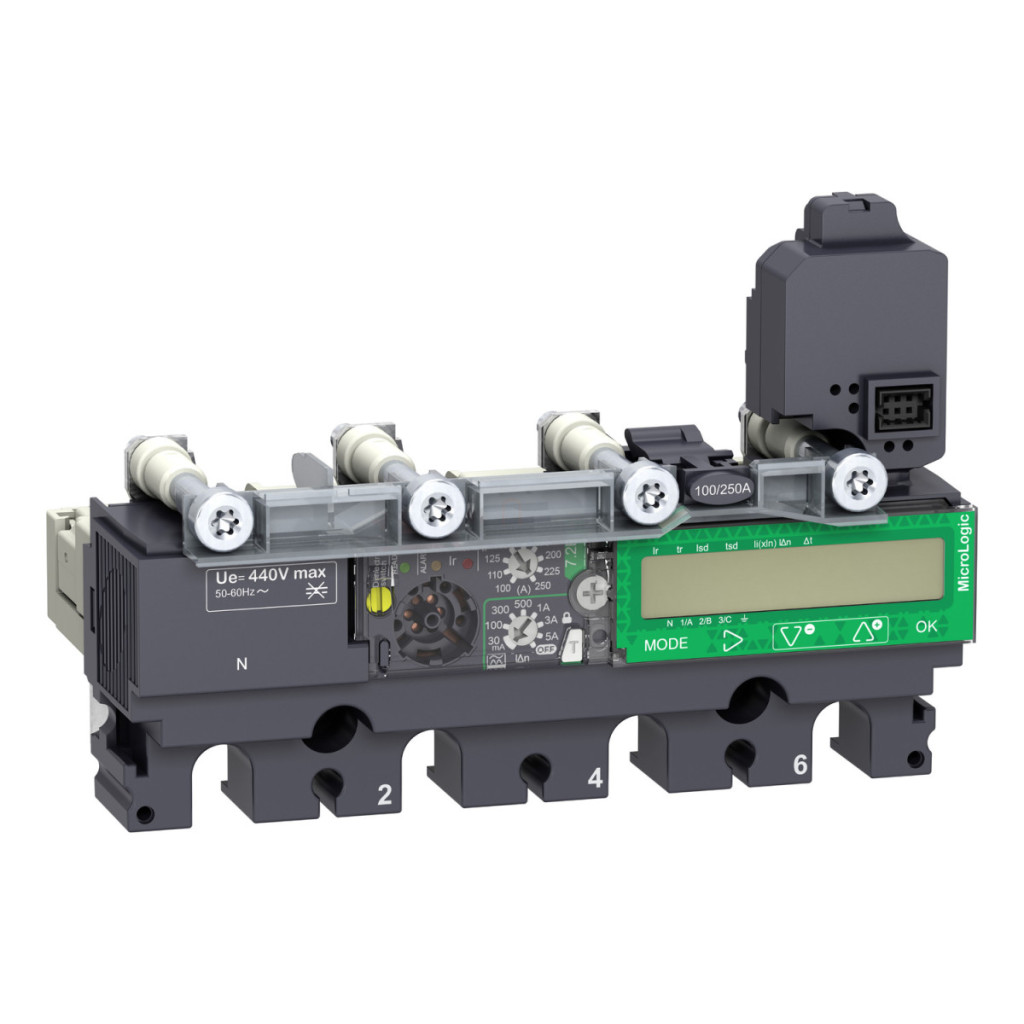

Schneider Electric ComPacT NSX (2021) - C1647A160 - MicroLogic 7.2 E AL NSX 160/250 unitate de declanșare a întrerupătorului, electronică, setare 160A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Tipul familiei de produse: ComPacT NSX100...250
Tipul produsului sau al componentei: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 7.2 E AL
Tehnologia unității de declanșare: Electronică
Gama de compatibilitate: ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Poli și protecție
Descrierea polilor: 4P
Descrierea polilor protejați: 3D + N/2, 4D, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție ale unității de declanșare: LSI
Tipul de protecție:
L: protecție la suprasarcină (timp îndelungat)
S: protecție la scurtcircuit de scurtă durată
I: protecție la scurtcircuit instantaneu
Caracteristici electrice
Curent nominal al unității de declanșare: 160 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Parametri de reglare
Tip de reglare a declanșării de lungă durată Ir (protecție termică): 9 niveluri reglabile
Interval de reglare a declanșării protecției pe termen lung [Ir]: 63...160 A
Tipul setării întârzierii protecției pe termen lung tr: Reglabil
Intervalul de setare a întârzierii protecției pe termen lung [tr]: 15...400 s la 1,5 x Ir, 0,35...11 s la 7,2 x Ir, 0,5...16 s la 6 x Ir
Setări protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării declanșării protecției de scurtă durată Isd: Reglabil
Intervalul de setare a declanșării protecției de scurtă durată [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Reglabil
Intervalul de setare a întârzierii protecției de scurtă durată [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tip setare declanșare protecție instantanee Ii: Reglabil
Interval setare declanșare protecție instantanee [Ii]: 1,5...15 x In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip setare sensibilitate protecție la defect la pământ IΔn: Reglabilă
Interval setare sensibilitate protecție la defect la pământ [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special de funcționare a protecției împotriva defectelor la pământ: Poate fi dezactivat cu comutatorul rotativ IΔn
Tipul de setare a întârzierii protecției împotriva defectelor la pământ Δt: Reglabil
Intervalul de setare a întârzierii protecției împotriva defectelor la pământ [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Comunicare și afișare
Blocare selectivă pe zone ZSI: Fără
Indicație locală: LED intermitent (verde) pentru a indica starea de pregătire, LED 105% Ir (roșu) pentru a indica suprasarcină, LED 90% Ir (portocaliu) pentru a indica suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Date de comunicare
Comunicare date: Măsurarea energiei, Indicatori de întreținere, Istoric cu marcaj temporal și tabele de evenimente, Setări de protecție și alarmă, Valori instantanee și de cerere, Rapoarte de testare, Calitatea energiei, Curent de scurgere la pământ, Valori maxime/minime, Cerințe de curent și putere
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de contaminare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
