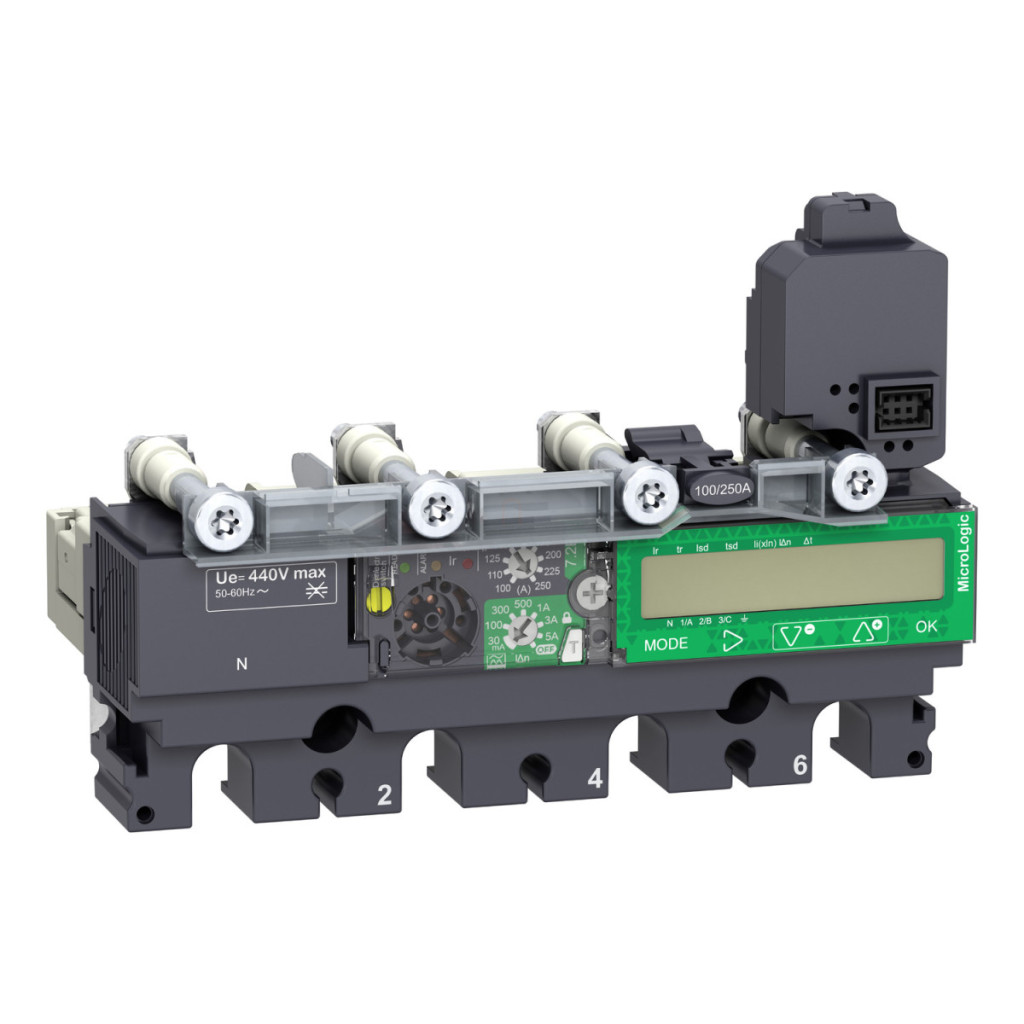

Unitatea de eliberare C1647E160 MicroLogic Vigi 7.2E din seria ComPacT NSX de la Schneider Electric este o unitate avansată de întrerupător electronic care combină funcții complexe de protecție și capacități de măsurare a energiei într-un singur dispozitiv. Această unitate cu 4 poli este proiectată special pentru familiile de întrerupătoare ComPacT NSX160 și NSX250, asigurând compatibilitate maximă și integrare ușoară în sistemele de distribuție existente. Unitatea de declanșare MicroLogic Vigi 7.2E are un curent nominal de 160 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz. Dispozitivul oferă funcții complete de protecție LSIR: protecție la suprasarcină (L), protecție la scurtcircuit cu întârziere (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (R). Protecția poate fi configurată cu un grad ridicat de flexibilitate, deoarece protecția cu întârziere lungă (Ir) poate fi setată la 9 setări diferite între 63 și 160 A, iar protecția la scurtcircuit poate fi reglată între 1,5 și 10 ori Ir. Protecția instantanee la scurtcircuit este, de asemenea, reglabilă în intervalul de 1,5-15 ori In. O caracteristică specială a dispozitivului este protecția încorporată la defect la împământare, care este de clasa A și poate fi reglată într-un interval larg de sensibilitate: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3A sau 5A. Întârzierea protecției împotriva defectelor la împământare poate fi, de asemenea, configurată în mod flexibil: 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. O caracteristică suplimentară convenabilă a unității este memoria termică, care stochează datele de temperatură pentru 20 de minute înainte și după declanșare, asigurând protecția maximă a echipamentului împotriva supraîncălzirii. Unitatea de declanșare MicroLogic Vigi 7.2E include, de asemenea, funcții avansate de comunicare și afișare. Afișajul LCD oferă informații ușor de citit, în timp ce LED-urile colorate indică imediat starea de funcționare: un LED verde intermitent indică starea de pregătire, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Funcția de contor de energie încorporată permite utilizatorului să monitorizeze consumul de energie, fiind disponibile și o serie de date suplimentare, cum ar fi valorile maxime/minime, calitatea energiei, curentul de defect la pământ, setările de protecție și alarmă, valorile instantanee și de cerere, istoricul cu marcaj temporal și jurnalele de evenimente, curent și cererea de energie, precum și indicatori de întreținere. Unitatea de eliberare Schneider Electric ComPacT NSX C1647E160 este fabricată în conformitate cu EN/IEC 60947-2, aparține clasei II de protecție electrică la atingere și are protecție IP40 conform IEC 60529. Domeniul larg de temperaturi de funcționare (-25 °C până la +70 °C) asigură funcționarea fiabilă a dispozitivului într-o gamă largă de condiții de mediu, fie în medii industriale, fie în infrastructuri critice.
Schneider Electric ComPacT NSX (2021) - C1647E160 - Unitate de declanșare a întrerupătorului MicroLogic 7.2 E NSX 160/250, electronică, setare 160 A, 4P4d date tehnice
Date generale
Producător: Schneider Electric
Tip produs: Unitate de declanșare
Familia de produse: ComPacT NSX100...250
Denumirea unității de declanșare: MicroLogic 7.2 E
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Caracteristici electrice
Număr de poli: 4P
Descrierea polilor protejați: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului zero: Stânga
Funcții de protecție ale unității de declanșare: LSIR
Tipuri de protecție: L: protecție la suprasarcină, S: protecție întârziată la scurtcircuit, I: protecție instantanee la scurtcircuit, R: protecție la defect la pământ
Curent nominal al unității de declanșare: 160 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Setări de protecție
Tipul setării de întârziere lungă Ir (protecție termică): 9 opțiuni de setare
Interval de setare a protecției cu întârziere lungă [Ir]: 63...160 A
Tip setare timp întârziere lungă tr: Reglabil
Interval setare timp întârziere protecție lungă [tr]: 15…400 s la 1,5 x Ir, 0,35…11 s la 7,2 x Ir, 0,5…16 s la 6 x Ir
Setări protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării întârzierii scurte Isd: Reglabil
Intervalul de setare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tip setare timp întârziere scurtă tsd: Reglabil
Interval setare timp întârziere protecție întârziere scurtă [tsd]: 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Tip de setare protecție instantanee Ii: Reglabil
Interval de setare protecție instantanee [Ii]: 1,5...15 x In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip setare sensibilitate protecție împotriva defectelor la pământ IΔn: Reglabilă
Interval setare sensibilitate protecție împotriva defectelor la pământ [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special protecție împotriva defectelor la împământare: OPRIT cu comutator rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la împământare Δt: Reglabil
Interval setare întârziere protecție împotriva defectelor la împământare [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Afișare și comunicare
Blocare selectivă pe zone ZSI: Niciuna
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Valori maxime/minime, Calitatea energiei, Curent de defect la pământ, Setări de protecție și alarmă, Valori instantanee și de cerere, Măsurarea energiei, Istoric cu marcaj temporal și jurnale de evenimente, Cerere de curent și putere, Rapoarte de testare, Indicatori de întreținere
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25…70 °C Temperatura ambiantă de depozitare: -40…85 °C
