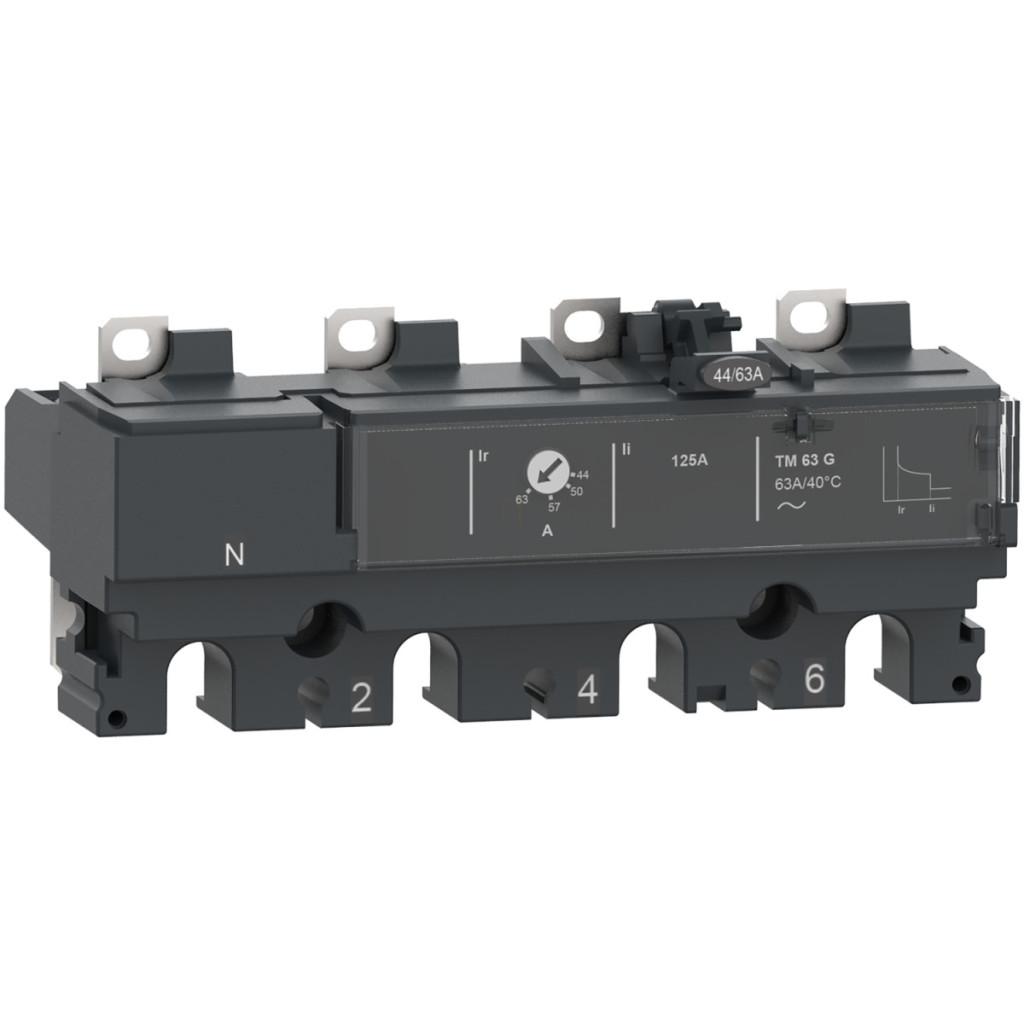

Unitatea de declanșare TM125G cu numărul de piesă C164MG125, parte a seriei Schneider Electric ComPacT NSX, este un dispozitiv conceput special pentru aplicații de protecție a generatoarelor și echipat cu funcții de protecție termomagnetică. Această unitate de declanșare cu o putere nominală de 125 A este compatibilă cu familia de întrerupătoare ComPacT NSX160 și este concepută special pentru aplicații cu 4 poli, 4D (cu protecție neutră completă). Caracteristica principală a unității de declanșare TM125G este că oferă protecție termică la suprasarcină (L) și protecție magnetică la scurtcircuit (I). Intervalul de reglare a protecției termice este ajustabil în mod flexibil între 0,7 și 1 x In, permițând setări între 87,5 și 125 A. Valoarea de declanșare magnetică este fixată la 440 A, ceea ce o face ideală pentru aplicații de protecție a generatoarelor, unde curenții de scurtcircuit ai generatoarelor sunt de obicei mai mici decât cei din sursele de alimentare de la rețea. Dispozitivul are un timp de întârziere lung de 120-400 secunde la o sarcină de 1,5 x In, ceea ce oferă suficientă flexibilitate pentru diferite aplicații. Unitatea de declanșare TM-G poate fi utilizată în rețele cu o tensiune nominală de 690 V c.a. 50/60 Hz și 750 V c.c., asigurând o aplicabilitate largă. Setarea protecției conductorului neutru este de 1 x Ir (4D), ceea ce înseamnă că conductorul neutru beneficiază de protecție completă la aceeași valoare a curentului ca și conductorii de fază. Conductorul neutru este poziționat în stânga. Dispozitivul este proiectat pentru montare fixă. Parametrii tehnici ai unității de eliberare C164MG125 sunt conformi cu standardele EN/IEC 60947-2, aparțin clasei de protecție la atingere Clasa II și au un grad de protecție IP40 conform IEC 60529. Produsul are un grad de poluare de 3 conform IEC 60947-1, ceea ce înseamnă că poate fi utilizat în siguranță în medii industriale. Produsul poate funcționa într-un interval larg de temperaturi: poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este cuprins între -50 °C și +85 °C. Unitatea de declanșare TM125G este deosebit de avantajoasă pentru aplicații de protecție a generatoarelor în instalații în care este importantă o alimentare cu energie fiabilă și sigură, cum ar fi spitale, centre de date, instalații de telecomunicații sau instalații industriale în care generatoarele servesc ca surse de alimentare de rezervă sau primare. Produsul nu include protecție împotriva defectelor la împământare, deci este recomandat pentru aplicații în care această funcție este asigurată de alte dispozitive sau nu este necesară.
Schneider Electric ComPacT NSX (2021) - C164MG125 - Unitate de declanșare TM125G NSX pentru întrerupător de circuit 160, termomagnetic, setare 125 A, 4P4d date tehnice
Caracteristici principale
Producător: Schneider Electric
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: TM-G
Tehnologie: Termomagnetică
Seriile compatibile: ComPacT NSX160, ComPacT NSX160 DC
Aplicație: Generator
Număr piesă: C164MG125
Caracteristici electrice
Descriere poli: 4P
Descrierea polului protejat: 4D
Poziția conductorului neutru: Stânga
Funcții de protecție: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal: 125 A (la 40 °C)
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 750 V c.c.
Tip rețea: c.a., CC
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tipul setării de declanșare cu întârziere lungă: Ir (protecție termică) - Reglabilă
Interval de reglare a protecției cu întârziere lungă: 0,7...1 x In
Tipul setării întârziere protecție cu întârziere lungă: Fixă
Intervalul de setare întârziere protecție cu întârziere lungă: 120...400 s la 1,5 x In
Setări protecție neutru: 1 x Ir (4D)
Tip setare declanșare protecție instantanee: Fixă
Interval setare declanșare protecție instantanee: 440 A
Protecție împotriva defectelor la împământare: Niciuna
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 (conform IEC 60947-1)
Grad de protecție IP: IP40 (conform IEC 60529)
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
