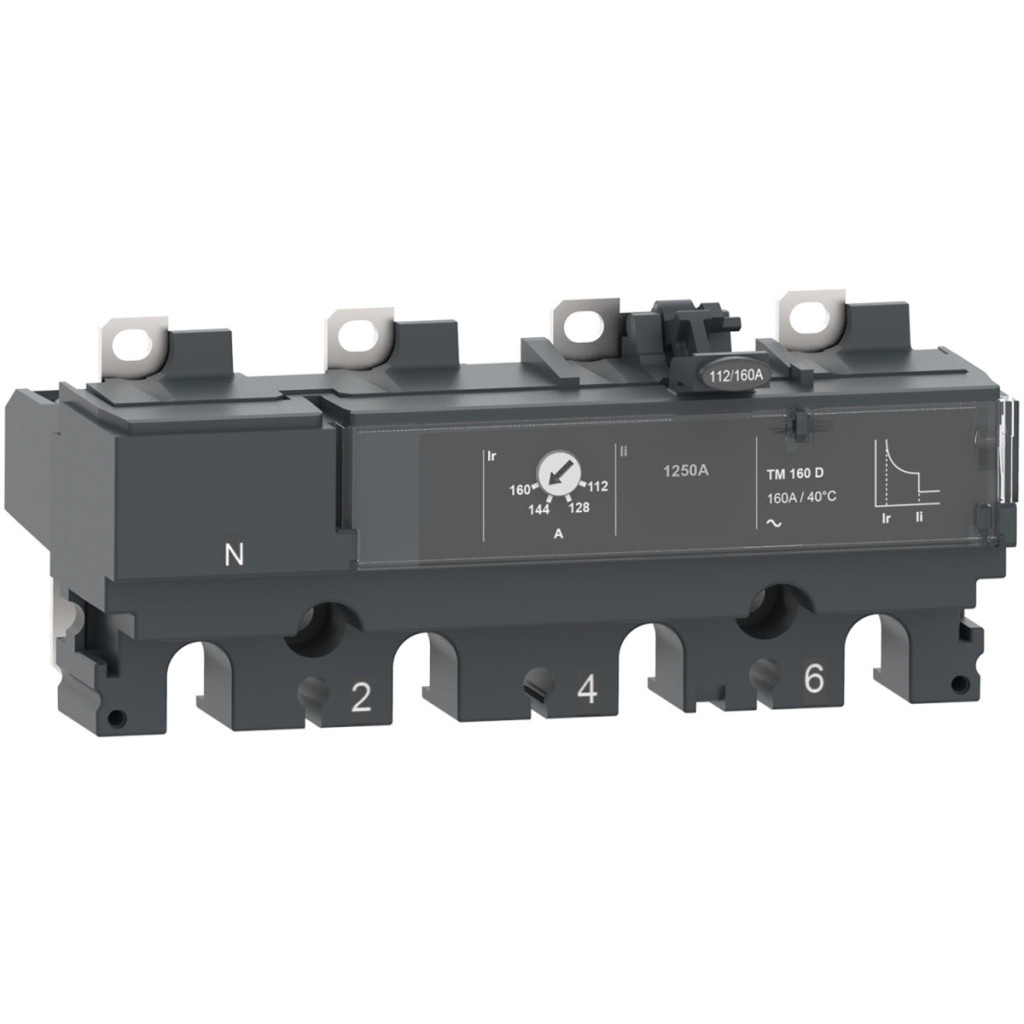

Unitatea de declanșare TM125D din seria ComPacT NSX de la Schneider Electric oferă o soluție eficientă și fiabilă pentru protejarea rețelelor de distribuție electrică. Unitatea de declanșare termomagnetică C166TM125 este compatibilă cu întrerupătoarele ComPacT NSX160 și ComPacT NSX250 și este special concepută pentru aplicații în rețelele de distribuție. Unitatea de declanșare cu 4 poli oferă protecție 3D, ceea ce înseamnă că cele trei faze sunt protejate, în timp ce conductorul neutru din partea stângă nu este protejat. Funcțiile de protecție LI oferă protecție dublă pentru echipament: protecție termică (L) împotriva suprasarcinii și protecție magnetică (I) împotriva scurtcircuitului. Curentul nominal al unității de declanșare este de 125 A la o temperatură ambiantă de 40 °C, în timp ce tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz. Unitatea de declanșare TM125D oferă o mare flexibilitate în ceea ce privește opțiunile de reglare. Curentul de declanșare cu întârziere lungă (Ir - protecție termică) poate fi reglat în intervalul 0,7-1 x In, în timp ce timpul de declanșare cu întârziere lungă (tr) este fixat la 120-400 s la o sarcină de 1,5 x In și la 15 s la o sarcină de 6 x Ir. Curentul de declanșare instantanee (Ii - protecție magnetică) este, de asemenea, fixat la 1250 A. Dispozitivul nu are protecție împotriva defectelor la împământare. Produsul este fabricat într-un design de montare fixă. Unitatea de declanșare C166TM125 respectă în totalitate cerințele EN/IEC 60947-2 și aparține clasei de protecție la atingere II. Are un grad de poluare de 3 conform IEC 60947-1 și clasa de protecție IP40 conform IEC 60529. Are o gamă largă de temperaturi de funcționare, poate fi utilizat între -25 și +70 °C și poate fi depozitat la temperaturi între -50 și +85 °C. Unitatea de eliberare Schneider Electric ComPacT NSX C166TM125 este recomandată în special pentru rețelele de distribuție din instalații industriale, clădiri comerciale și sisteme de infrastructură, unde există cerințe sporite de protecție și fiabilitatea pe termen lung este esențială. Este alegerea ideală pentru profesioniștii care apreciază calitatea înaltă a produselor Schneider Electric și specificațiile tehnice detaliate.
Schneider Electric ComPacT NSX (2021) - C166TM125 - Unitate de declanșare TM125D pentru întrerupător NSX 160/250, termomagnetic, setare 125 A, Date tehnice 4P3d
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX160, ComPacT NSX250
Domeniu de aplicare: Distribuție
Poli și protecție
Descrierea polului: 4P
Descrierea polului protejat: 3D
Poziția conductorului neutru: Stânga
Funcții de protecție: LI
Tipul protecției: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Parametri electrici
Curent nominal al unității de declanșare: 125 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tipul de setare a curentului de declanșare cu întârziere lungă Ir (protecție termică): Reglabil
Intervalul de setare a curentului de declanșare cu întârziere lungă [Ir]: 0,7...1 x In
Tip setare timp de declanșare cu întârziere lungă tr: Fixă
Interval de setare timp de declanșare cu întârziere lungă [tr]: 120...400 s la o sarcină de 1,5 x In, 15 s la o sarcină de 6 x Ir Setări protecție Nulldraht: Fără protecție (3D)
Tip de setare a curentului de declanșare instantanee Ii: Fix
Interval de setare a curentului de declanșare instantanee [Ii]: 1250 A
Protecție la defect la împământare: Niciuna
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
