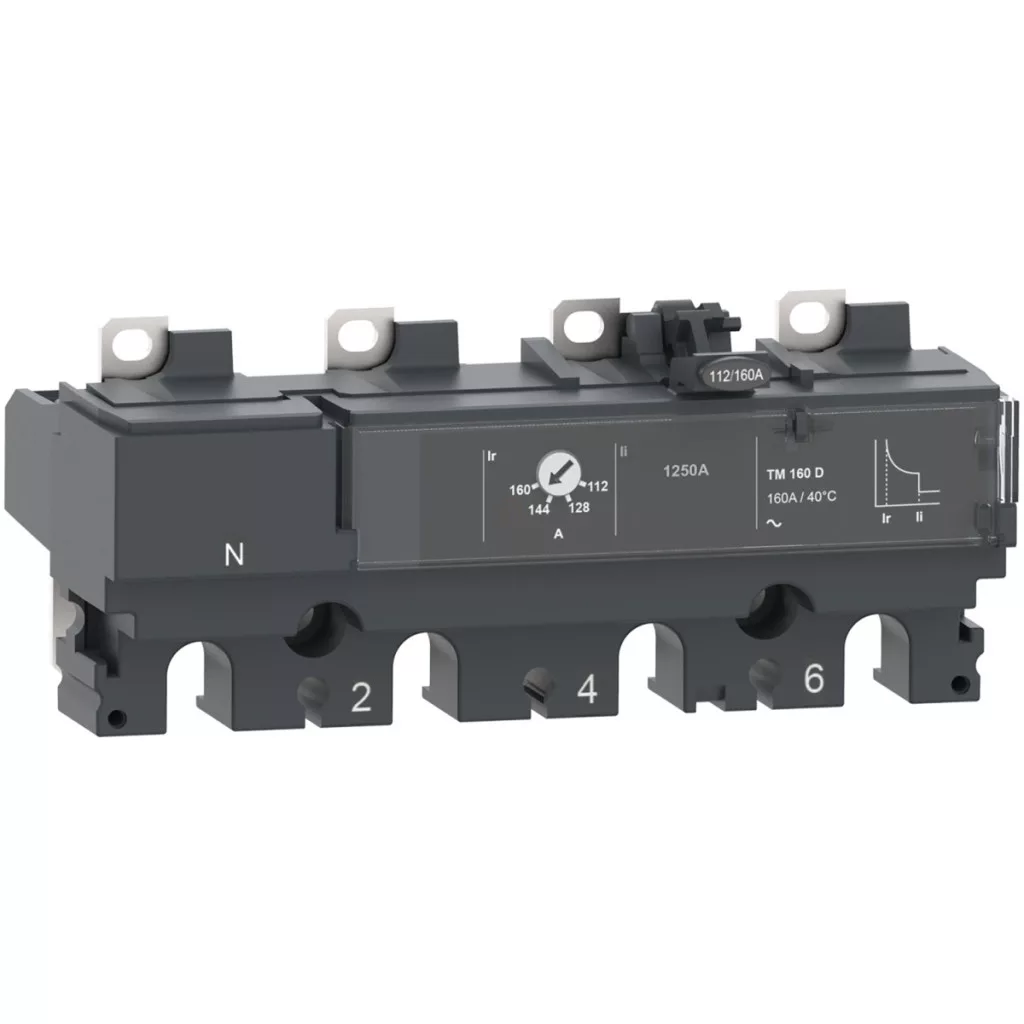

Schneider Electric ComPacT NSX (2021) - C166TM160 - Unitate de declanșare TM160D NSX 160/250 pentru întrerupător, termomagnetic, setare 160 A, date tehnice 4P3d
Caracteristici generale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Tipul produsului sau al componentei: Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX160
Aplicație: Distribuție
Poli și protecție
Descrierea polilor: 4P
Descrierea polilor protejați: 3D
Poziția conductorului neutru: Stânga
Funcții de protecție: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Setări protecție conductor neutru: Fără protecție (3D)
Parametri electrici
Curent nominal: 160 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Tip montare întrerupător: fix
Setări protecție
Tip setare declanșare cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tip de reglare a întârziere protecției cu întârziere lungă tr: Fixă
Interval de reglare a întârziere protecției cu întârziere lungă [tr]: 120...400 s la 1,5 x In, 15 s la 6 x Ir
Tipul setării declanșării protecției instantanee Ii: Fixă
Intervalul de setare a protecției instantanee [Ii]: 1250 A
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C Temperatura ambiantă în timpul depozitării: -50...85 °C
