Cadrul de bază al întrerupătorului C16B3 din seria ComPacT NSX de la Schneider Electric este un dispozitiv de protecție a alimentării de înaltă calitate, conceput pentru utilizare industrială, oferind performanțe fiabile, în special în rețelele de distribuție. Ca parte a familiei de produse ComPacT NSX160B, acest cadru de bază are un curent nominal de 160 A și o capacitate de întrerupere de 25 kA la 415 VAC. Este important de reținut că acest produs este un cadru de bază, care se vinde fără unitate de declanșare, astfel încât unitatea de declanșare adecvată trebuie achiziționată separat pentru funcționarea completă. Cadrul de bază al întrerupătorului C16B3 are trei poli (3P), fiind ideal pentru protejarea rețelelor trifazate. Caracteristicile sale de funcționare sunt remarcabile: Poate fi utilizat la o temperatură ambiantă de 40 °C, cu un curent nominal de 160 A și o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2. Produsul este proiectat pentru utilizare în categoria A și este, de asemenea, adecvat pentru izolație în conformitate cu EN/IEC 60947-2. Capacitatea sa de întrerupere este excelentă la diferite niveluri de tensiune: 15 kA la 500 V c.a., 20 kA la 440 V c.a., 25 kA la 380/415 V c.a. și până la 40 kA la 220/240 V c.a. Produsul marcat cu codul de capacitate de întrerupere B 25 kA 415 V c.a. poate fi acționat cu un comutator basculant și este fabricat într-o versiune cu montare fixă. Alți parametri tehnici ai cadrului de bază al întrerupătorului C16B3 sunt, de asemenea, demni de menționat. Tensiunea nominală de izolare este de 800 V c.a. 50/60 Hz conform IEC 60947-2, în timp ce tensiunea nominală de impuls este de 8 kV. Capacitatea nominală de rupere (Ics) este, de asemenea, remarcabilă: 20 kA la 440 V AC, 25 kA la 380/415 V AC, 40 kA la 220/240 V AC și 15 kA la 500 V AC. Durata de viață mecanică a produsului este de 40.000 de cicluri de comutare, în timp ce durata de viață electrică variază în funcție de diferite condiții de încărcare: 40.000 de cicluri la 440 V c.a. 50/60 Hz, sarcină In/2, 15.000 de cicluri la 690 V c.a. 50/60 Hz, sarcină In/2, 440 V c.a. 50/60 Hz, 20.000 de cicluri la sarcină In și 690 V c.a. 50/60 Hz, 7.500 de cicluri la sarcină In. Întrerupătorul poate fi montat pe panoul din spate, iar conexiunile electrice sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară. Pasul de conectare este de 35 mm, iar produsul este fabricat într-un design neprotejat. În ceea ce privește dimensiunile, cadrul de bază al întrerupătorului C16B3 are o lățime de 105 mm (L), o înălțime de 161 mm (H) și o adâncime de 86 mm (D), ceea ce asigură un design compact pentru instalarea într-un dulap de comutare. Caracteristicile sale de mediu sunt, de asemenea, demne de remarcat: este conform cu standardele EN/IEC 60947-2 și UL 60947-4-1, aparține categoriei de supratensiune III și are un grad de protecție la atingere de clasa II pe panoul frontal. Are un grad de poluare de 3 conform IEC 60664-1, protecție IP de IP40 conform IEC 60529 și protecție IK de IK07 conform IEC 62262. Intervalul de temperatură de funcționare este de la -25 la 70 °C, iar intervalul de temperatură de depozitare este de la -50 la 85 °C. Întrerupătoarele din seria ComPacT NSX de la Schneider Electric, în special cadrul de bază C16B3, maximizează disponibilitatea energiei electrice, oferind întreținere corectivă, preventivă și predictivă pentru gestionarea activelor atunci când sunt asociate cu unități de declanșare MicroLogic avansate. Proiectarea produsului pune accentul pe protecția preventivă, care ajută la prevenirea incendiilor electrice și susține întreținerea preventivă datorită conexiunilor de alimentare Everlink. În plus, seria ComPacT NSX este proiectată pentru a se conecta la arhitectura conectată la IoT EcoStruxure Power, care îmbunătățește fiecare aspect al sistemului de distribuție a energiei.

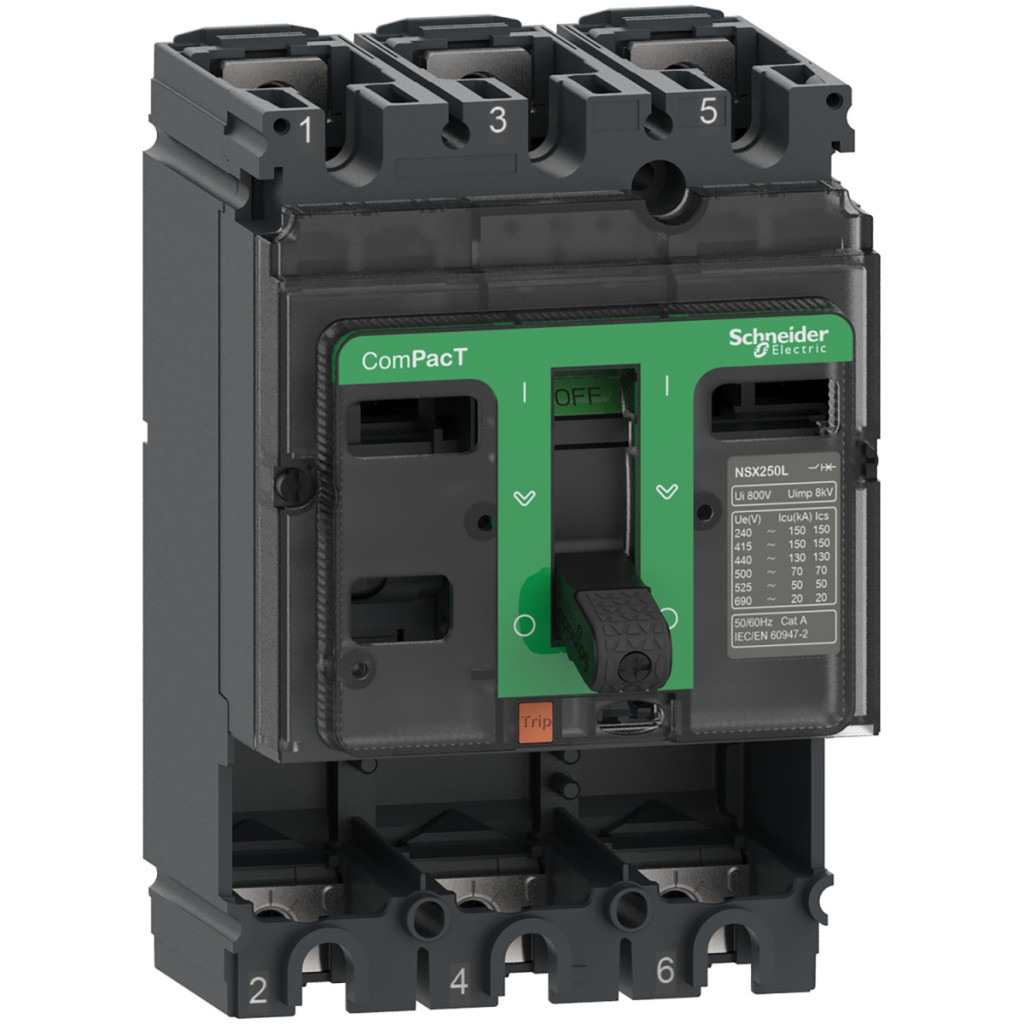

Schneider Electric ComPacT NSX (2021) - C16B3 - Cadru de bază pentru întrerupător, NSX160B, 25 kA 415 VAC 50/60 Hz, 160 A, fără unitate de declanșare, 3P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160B
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Curent nominal [In]: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 15 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
20 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
40 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: B 25 kA 415 V c.a.
Control și montare
Tip de control: Manetă basculantă
Metodă de montare: Fixă
Informații suplimentare
Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 20 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
25 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
40 kA 220/240 V CA 50/60 Hz conform IEC 60947-2
15 kA 500 V CA 50/60 Hz conform IEC 60947-2
40.000 de cicluri conform IEC 60947-2
Durată de viață electrică: 40.000 de cicluri 440 V c.a. 50/60 Hz In/2 conform IEC 60947-2
15.000 de cicluri 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
20.000 de cicluri 440 V c.a. 50/60 Hz In conform IEC 60947-2
7500 cicluri 690 V CA 50/60 Hz In conform IEC 60947-2
Bază de montare: Placă posterioară
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță între conexiuni: 35 mm
Tip de protecție: Ne protejat
Dimensiuni
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Avantaje tehnice
Curent nominal: 100A până la 630A și 9 capacități de întrerupere pentru întrerupătoare de 2 dimensiuni
Sunt disponibile versiuni cu 3 și 4 poli
Gamă largă de protecții electronice și termomagnetice
Sistem de cablare Plug and Ready și accesorii de comunicare
