Gama de întrerupătoare automate Schneider Electric ComPacT NSX tip C16F1TM125 este o gamă profesională de întrerupătoare automate de înaltă performanță, care se remarcă pe piață prin designul compact și parametrii tehnici excelenți. Acest model face parte din seria ComPacT NSX160F, care este deosebit de potrivită pentru utilizarea în rețelele de distribuție industriale și comerciale, unde sunt necesare o protecție fiabilă și o funcționare precisă. Întrerupătorul C16F1TM125 are un design unipolar (1P) și un curent nominal de 125 A la o temperatură ambiantă de 40 °C. Produsul este extrem de versatil, deoarece poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Poate fi utilizat la 277 V 50/60 Hz în modul de curent alternativ și la 250 V în modul de curent continuu. Are o capacitate de întrerupere remarcabilă: 18 kA Icu la 220/240 V c.a. 50/60 Hz și 36 kA Icu la 250 V c.c., în conformitate cu standardul IEC 60947-2. Întrerupătorul are un cod de capacitate de rupere F 18 kA 240 V CA, care garantează un nivel ridicat de protecție împotriva supracurentului și scurtcircuitelor. C16F1TM125 este echipat cu o unitate de declanșare termo-hidraulică-magnetică (TM-D) care asigură protecție LI, care include protecție la suprasarcină (L: protecție termică) și protecție la scurtcircuit (I: protecție magnetică). Protecția termică (Ir) este fixată la 1 x In, în timp ce declanșarea instantanee (Ii) este, de asemenea, fixată la 1000 A. Durata de viață mecanică a întrerupătorului este de 20.000 de cicluri, în timp ce durata de viață electrică este de 20.000 de cicluri la 277 V In/2 și 10.000 de cicluri la 277 V In. Pierderea de putere pe pol este de 10,78 W. Produsul oferă o gamă largă de opțiuni de instalare: poate fi montat pe o placă de bază și instalat orizontal, vertical sau plat pe spate. Conexiunile sunt situate în partea superioară și inferioară frontală, cu o distanță de conectare de 35 mm. Întrerupătorul este compact ca dimensiuni: 35 mm lățime, 161 mm înălțime și 86 mm adâncime. La instalarea ansamblului, trebuie să se acorde atenție pentru a se asigura dimensiunile și poziționarea corecte, așa cum se arată în ilustrația tehnică a produsului. Întrerupătorul Schneider Electric ComPacT NSX C16F1TM125 este conform cu standardul EN/IEC 60947-2 și funcționează în mod fiabil într-o gamă de parametri de mediu: interval de temperatură de funcționare de la -25 la 70 °C, umiditate relativă de la 0 la95% umiditate relativă și până la o altitudine de 2000 m fără nicio reducere a performanței (poate fi utilizat cu performanță redusă între 2000 și 5000 m). Are un grad de protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Suprafața frontală a produsului este clasificată ca protecție de clasa II împotriva șocurilor electrice și are un grad de poluare de 3 conform IEC 60664-1, precum și o categorie de supratensiune de IV. Tensiunea sa de izolare (Ui) de 750 V CA 50/60 Hz conform IEC 60947-2, în timp ce tensiunea nominală de impuls (Uimp) este de 8 kV conform aceluiași standard. Produsul este, de asemenea, adecvat pentru izolare conform EN/IEC 60947-2 și aparține categoriei de utilizare „A”.

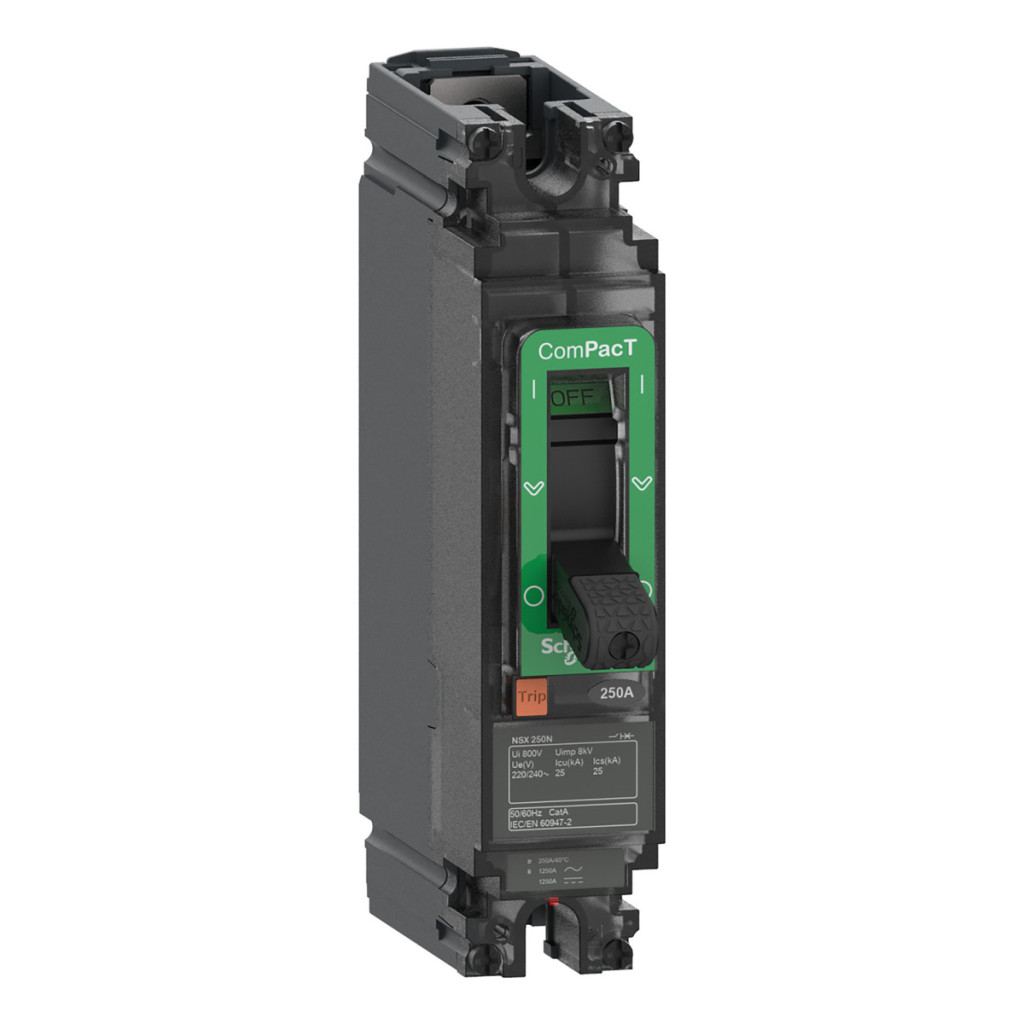

Schneider Electric ComPacT NSX (2021) - C16F1TM125 - Întrerupător NSX160F AC/DC, 18 kA 240 VAC, unitate de declanșare TMD 125 A, date tehnice 1P1d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160F
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 1P
Descrierea polilor protejați: 1D
Curent nominal [In]: 125 A la 40 °C
Tensiune nominală de funcționare [Ue]: 277 V c.a. 50/60 Hz
250 V c.c.
Tip rețea: c.a.
c.c.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacități de întrerupere
Capacitate de întrerupere: 18 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
36 kA Icu la 250 V c.c., conform IEC 60947-2
Cod capacitate de întrerupere: F 18 kA la 240 V c.a. 18 kA la 220/240 V CA 50/60 Hz, conform standardului IEC 60947-2
36 kA la 250 V CC, conform standardului IEC 60947-2
Caracteristici unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Tipul de protecție: L: protecție la suprasarcină (termică)
I: protecție la scurtcircuit (magnetică)
Valoare nominală a unității de declanșare: 125 A la 40 °C
Tip setare declanșare pe termen lung Ir (protecție termică): Fixă
Interval de reglare a declanșării protecției pe termen lung [Ir]: 1 x In
Tipul setării întârzierii protecției pe termen lung tr: Fixă
Tipul setării declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 1000 A
Protecție împotriva defectelor la împământare: Fără
Caracteristici mecanice
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Plat pe partea posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Lățime (W): 35 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici electrice
Tensiune de izolare [Ui]: 750 V CA 50/60 Hz, conform standardului IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV, conform standardului IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 277 V In/2
10.000 de cicluri la 277 V In
Pierdere de putere pe pol: 10,78 W
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe suprafața frontală
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform standardului IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței
2000 m...5000 m cu reducerea performanței
