Întrerupătorul de curent cu protecție împotriva scurgerilor la pământ Schneider Electric ComPacT NSX160F este alegerea ideală pentru rețelele industriale și comerciale de distribuție a energiei electrice, unde sunt necesare protecție fiabilă și funcționare precisă. Modelul C16F34V100 are un design cu 3 poli și un curent nominal de 100 A, fiind perfect pentru protejarea și controlul sarcinilor de dimensiuni medii. O caracteristică cheie a întrerupătorului ComPacT NSX160F este capacitatea sa ridicată de întrerupere, care este de 36 kA la o tensiune de rețea de 380/415 V c.a. (conform IEC 60947-2). Această capacitate de rupere clasifică dispozitivul în categoria F, oferind o protecție excelentă chiar și în cazul unor curenți de scurtcircuit puternici. Dispozitivul funcționează în mod fiabil la diferite tensiuni de rețea: 85 kA la 220/240 V c.a., 35 kA la 440 V c.a., 30 kA la 500 V c.a., 22 kA la 525 V c.a. și 8 kA la 660/690 V c.a. conform IEC 60947-2. Valorile conform UL 60947-4-1 sunt, de asemenea, remarcabile: 85 kA la 240 V c.a., 35 kA la 480 V c.a. și 10 kA la 600 V c.a. Întrerupătorul NSX160F este echipat cu o unitate de declanșare electronică MicroLogic 4.2, care oferă funcții de protecție complete. Unitatea de declanșare are funcții de protecție LSoIR, ceea ce înseamnă protecție împotriva suprasarcinilor de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (So), protecție instantanee împotriva scurtcircuitelor (I) și protecție împotriva defectelor la împământare (R). Protecția la suprasarcină (Ir) poate fi setată la 9 setări diferite în intervalul 40-100 A. Protecția la scurtcircuit cu întârziere scurtă (Isd) este setată între 1,5-10 × Ir, iar protecția la scurtcircuit instantaneu (Ii) este setată la o valoare fixă de 1500 A. Protecția integrată împotriva defectelor la împământare (IΔn) poate fi setată la 7 valori diferite de sensibilitate între 30 mA și 5 A, iar timpul de detectare poate fi modificat de la 0 ms la 1 s. Dispozitivul oferă protecție împotriva defectelor la împământare de clasa A, iar protecția împotriva defectelor la împământare poate fi, de asemenea, complet dezactivată (OFF) folosind comutatorul rotativ. Aceste opțiuni de setare fac întrerupătorul extrem de flexibil, permițându-i să se adapteze în mod optim la o gamă largă de aplicații. ComPacT NSX160F are o durabilitate mecanică și electrică excelentă, asigurând 40.000 de cicluri de funcționare. Durata de viață electrică este, de asemenea, de 40.000 de cicluri la 440 V c.a. la sarcină In/2 și 20.000 de cicluri la curent nominal maxim (In). La tensiunea mai mare de 690 V c.a., durata de viață este de 15.000 de cicluri la sarcină In/2 și 7.500 de cicluri la sarcină maximă. Întrerupătorul poate fi instalat orizontal sau vertical și poate fi instalat într-un design fix. Suprafața comutatorului are conexiuni frontale atât pe partea superioară, cât și pe cea inferioară, iar distanța de conectare este de 35 mm. Dispozitivul are o lățime de 105 mm, o înălțime de 161 mm, o adâncime de 86 mm și o greutate de 2,2 kg. Întrerupătorul are clase de protecție excelente, cu protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Oferă protecție la atingere de clasa II pe suprafața frontală. NSX160F are o gamă extrem de largă de temperaturi de funcționare, poate fi utilizat între -25 °C și +70 °C și funcționează fiabil chiar și la niveluri de umiditate relativă de până la 95%. Dispozitivul poate fi utilizat fără restricții la altitudini de 0-2000 m deasupra nivelului mării și cu performanțe reduse la altitudini între 2000 și 5000 m.

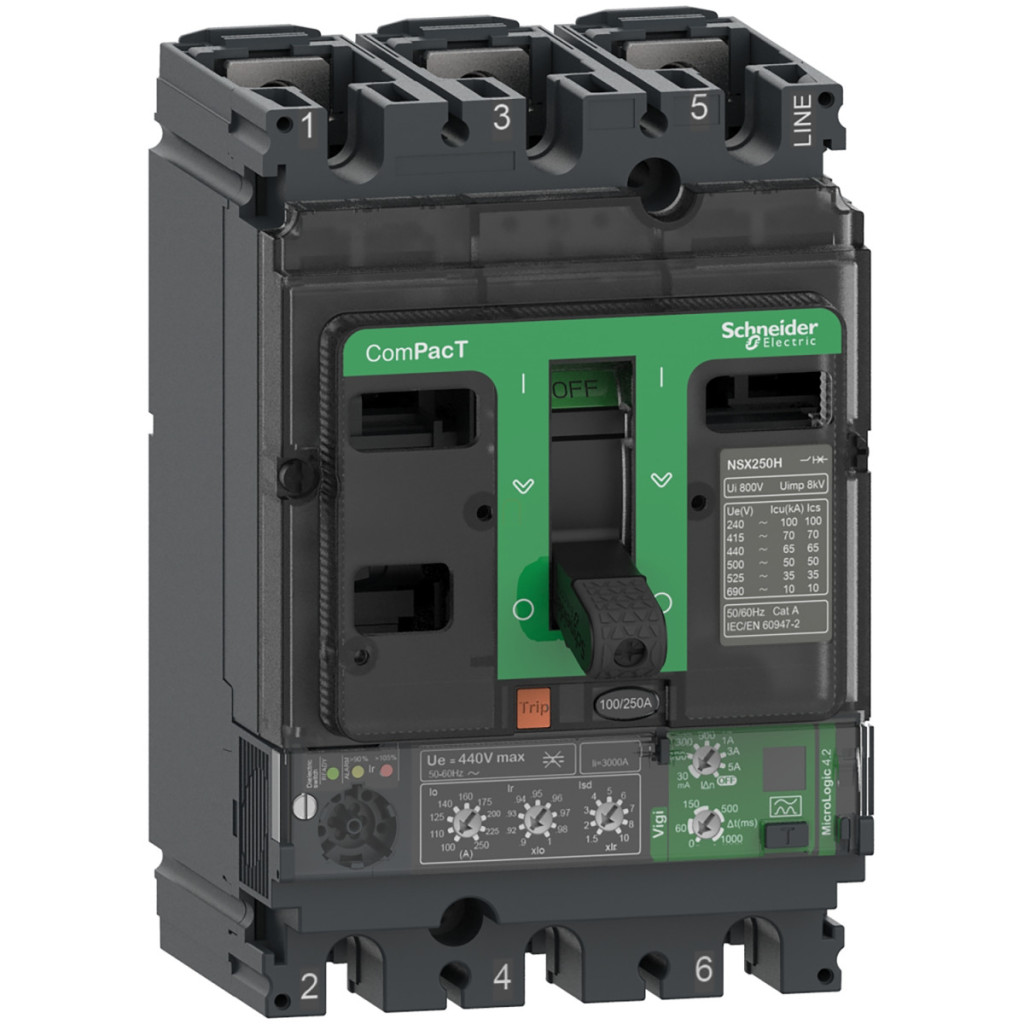

Schneider Electric ComPacT NSX (2021) - C16F34V100 - Întrerupător NSX160F, 36 kA 415 VAC, unitate de declanșare MicroLogic 4.2 Vigi 100 A, 3P3d date tehnice
Caracteristici principale
Denumirea produsului: ComPacT NSX
Tip: NSX160F
Tipul produsului: Întrerupător de circuit cu scurgere la pământ
Aplicație: Distribuție
Poli: 3P
Poli protejați: 3D
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Capacitate de întrerupere
Cod capacitate de întrerupere: F 36 kA 415 V c.a.
Capacitate de întrerupere (IEC 60947-2):
85 kA 220/240 V c.a. 50/60 Hz
36 kA 380/415 V c.a. 50/60 Hz
35 kA 440 V c.a. 50/60 Hz
30 kA 500 V c.a. 50/60 Hz
22 kA 525 V c.a. 50/60 Hz
8 kA 660/690 V c.a. 50/60 Hz
Capacitate de rupere (UL 60947-4-1):
85 kA 240 V c.a. 50/60 Hz
35 kA 480 V c.a. 50/60 Hz
10 kA 600 V c.a. 50/60 Hz
Unitate de declanșare
Tip unitate de declanșare: MicroLogic 4.2
Tehnologie unitate de declanșare: Electronică
Funcții de protecție: LSoIR
Protecție la suprasarcină (L): Reglabilă în 9 trepte, 40...100 A
Întârziere la suprasarcină (tr): Fixă, 400 s la 1,5 × Ir, 16 s la 6 × Ir, 11 s la 7,2 × Ir
Protecție la scurtcircuit cu întârziere scurtă (So): Reglabilă de la 1,5...10 × Ir
Protecție instantanee la scurtcircuit (I): Fixă, 1500 A
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasă de protecție la defect la împământare: Clasa A
Sensibilitate (IΔn): Reglabilă 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Întârziere protecție împotriva defectelor la împământare: Reglabilă 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Caracteristici fizice
Lățime: 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Greutate netă: 2,2 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Protecție IP: IP40 conform IEC 60529
Rezistență la impact IK: IK07 conform IEC 62262
Temperatură de funcționare: -25...70 °C
Temperatură de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine deasupra nivelului mării: 0...2000 m fără reducerea performanței, 2000...5000 m cu reducerea performanței
