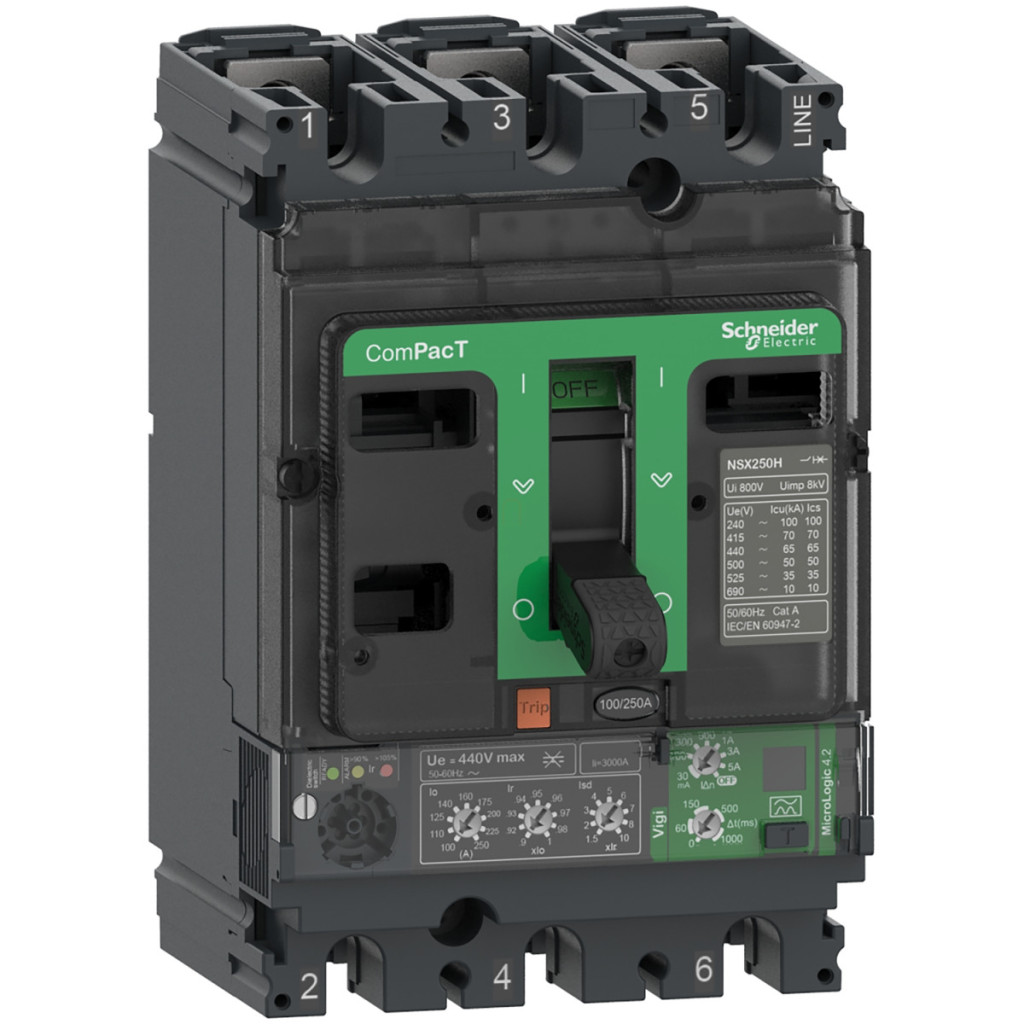

Întrerupătorul de curent cu protecție împotriva scurgerilor la pământ Schneider Electric ComPacT NSX seria C16F34V160 este un dispozitiv profesional de protecție electrică care oferă o soluție excelentă pentru protejarea rețelelor de distribuție din clădirile moderne și instalațiile industriale. Acest întrerupător de circuit NSX160F cu 3 poli oferă o protecție eficientă împotriva supracurentului, scurtcircuitului și defectului la pământ, protejând în mod fiabil sistemul electric și dispozitivele conectate împotriva deteriorării. Dispozitivul C16F34V160 este echipat cu unitatea electronică avansată MicroLogic Vigi 4.2 de la Schneider Electric, care oferă funcții inteligente de protecție. Curentul nominal este de 160 A la o temperatură ambiantă de 40 °C, iar tensiunea nominală de funcționare este de 440 V c.a. 50/60 Hz. Întrerupătorul are o capacitate de întrerupere remarcabilă: 36 kA în gama 380/415 V c.a., protejând astfel în mod eficient rețeaua chiar și în cazul unor curenți de scurtcircuit semnificativi. Dispozitivul are o capacitate de întrerupere de până la 85 kA la 220/240 V c.a. 30 kA la 500 V c.a. și 8 kA la 660/690 V c.a., în conformitate cu standardul IEC 60947-2. Dispozitivul oferă o serie de setări pentru personalizarea protecției. Gama de protecție la suprasarcină de lungă durată (L) poate fi configurată în 9 setări diferite între 63 și 160 A. Protecția la scurtcircuit de scurtă durată (So) poate fi setată între 1,5 și 10 ori valorile Ir. Protecția la scurtcircuit instantaneu (I) este fixată la 2400 A. Sensibilitatea protecției la defect la împământare (R) poate fi reglată într-un interval larg, de la 30 mA la 5 A, iar întârzierea poate fi configurată între 0 ms și 1 s. Întrerupătorul are protecție la defect la împământare de clasa A, care îndeplinește cele mai înalte cerințe de siguranță. Întrerupătorul ComPacT NSX160F are dimensiuni compacte: are o lățime de 105 mm, o înălțime de 161 mm, o adâncime de 86 mm și cântărește doar 2,2 kg. Poate fi instalat cu o metodă de montare fixă și poate fi utilizat atât în poziție orizontală, cât și verticală. Dispozitivul are conexiuni frontale atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Disjunctorul este echipat cu un comutator basculant și este, de asemenea, potrivit pentru deconectare în conformitate cu standardul EN/IEC 60947-2. Întrerupătoarele din seria Schneider Electric ComPacT NSX oferă o durabilitate excelentă: durata lor de viață mecanică este de 40.000 de cicluri, iar durata de viață electrică variază între 7.500 și 40.000 de cicluri, în funcție de sarcină. Dispozitivul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...+70 °C) și poate fi utilizat fără nicio reducere a performanței la altitudini de până la 2000 m deasupra nivelului mării și cu o reducere a performanței între 2000 și 5000 m.
Schneider Electric ComPacT NSX (2021) - C16F34V160 - Întrerupător NSX160F, 36 kA 415 VAC, unitate de declanșare MicroLogic 4.2 Vigi 160 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160F
Tipul produsului sau al componentei: Întrerupător de circuit cu scurgere la pământ
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
85 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
22 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
8 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: F 36 kA 415 V AC
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.2
Tehnologie unitate de declanșare: Electronică
Funcții de protecție unitate de declanșare: LSoIR
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă
I: protecție instantanee la scurtcircuit
R: protecție la defect la împământare
Curent nominal al unității de declanșare: 160 A la 40 °C
Interval de reglare a protecției la suprasarcină cu întârziere lungă [Ir]: 63...160 A
Interval de reglare a protecției la scurtcircuit cu întârziere scurtă [Isd]: 1,5...10 x Ir
Interval de reglare a protecției instantanee la scurtcircuit [Ii]: 2400 A
Protecție la defect la împământare: Integrată
Clasa de protecție la defect la împământare: Clasa A
Interval de reglare a sensibilității protecției la defect la împământare [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Caracteristici mecanice
Tip de control: Comutator (comutator basculant)
Metoda de montare a întrerupătorului: Fixă
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,2 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței 2000 m...5000 m cu reducerea performanței
