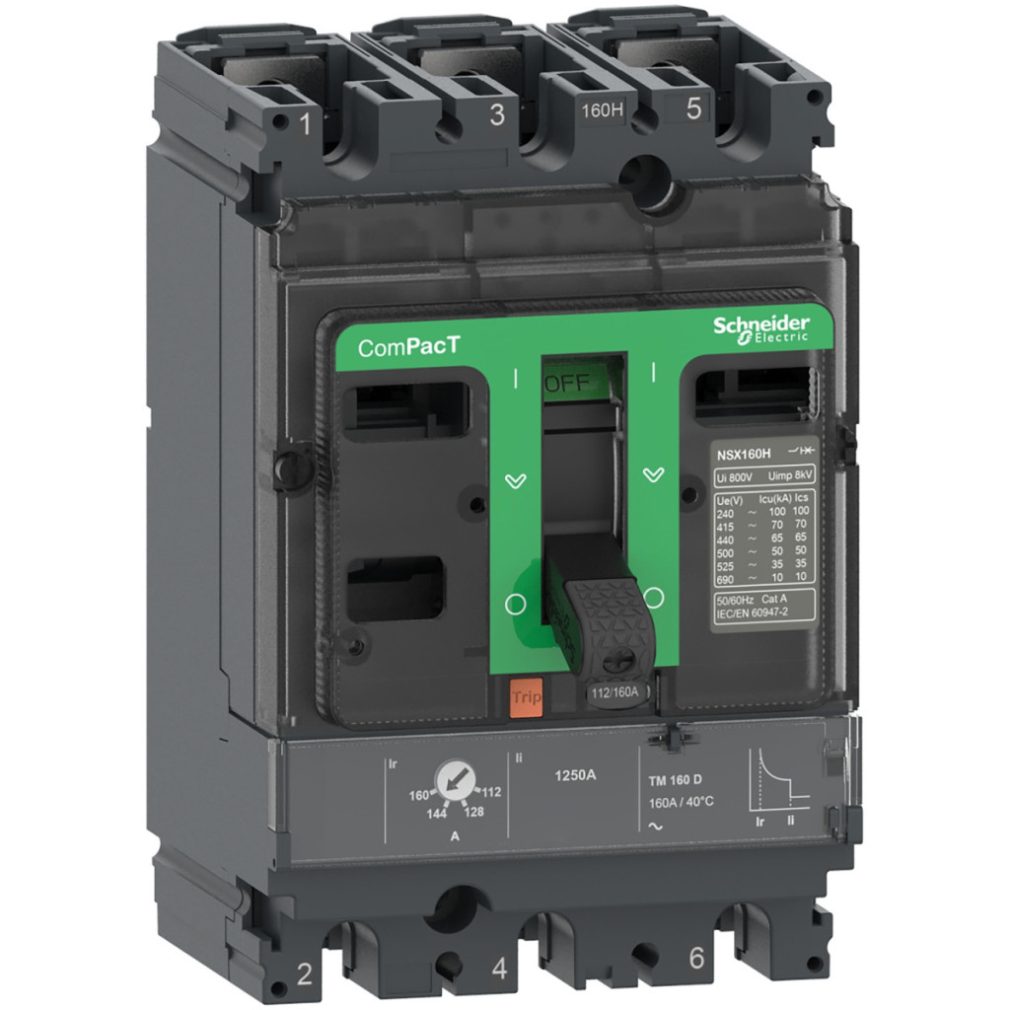

Date tehnice întrerupător de circuit cu 3 poli Schneider ComPacT NSX160F
Informații generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160F
Tipul produsului: Întrerupător
Domeniu de aplicare: Distribuție
Caracteristici electrice
Poli: 3P
Poli protejați: 3D
Curent nominal: 80 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere conform IEC 60947-2: 85 kA Icu la 220/240 V c.a. 50/60 Hz, 36 kA Icu la 380/415 V c.a. 50/60 Hz, 35 kA Icu la 440 V c.a. 50/60 Hz, 30 kA Icu la 500 V c.a. 50/60 Hz, 22 kA Icu la 525 V c.a. 50/60 Hz, 8 kA Icu la 660/690 V c.a. 50/60 Hz
Capacitate de întrerupere conform UL 60947-4-1: 85 kA Icu la 240 V c.a. 50/60 Hz, 35 kA Icu la 480 V c.a. 50/60 Hz, 10 kA Icu la 600 V c.a. 50/60 Hz
Cod capacitate de rupere: F 36 kA la 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoarea unității de declanșare: 80 A la 40 °C
Tipul setării declanșării cu întârziere lungă: Reglabil
Intervalul de setare a protecției cu întârziere lungă: 0,7...1 x In
Tip întârziere protecție întârziere lungă: Fixă
Interval întârziere protecție întârziere lungă: 120...400 s la 1,5 x In, 15 s la 6 x Ir
Tipul de setare a protecției instantanee: Fixă
Intervalul de setare a protecției instantanee: 640 A
Protecție la defect la împământare: Niciuna
Caracteristici mecanice
Tip de control: Comutator
Metoda de montare a întrerupătorului: Fixă
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 40.000 de cicluri la 440 V In/2, 20.000 de cicluri la 440 V In, 15.000 de cicluri la 690 V In/2, 7500 cicluri la 690 V In
Pierdere de putere pe pol: 8,06 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală, montată pe panoul din spate
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță între conexiuni: 35 mm
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Dimensiuni și greutate
Număr de prize: 5 buc. 105 mm
Înălțime: 161 mm
Adâncime: 86 mm
Greutate netă: 2,2 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Nivel de protecție IP: IP40 conform IEC 60529
Clasă de rezistență la impact IK: IK07 conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
