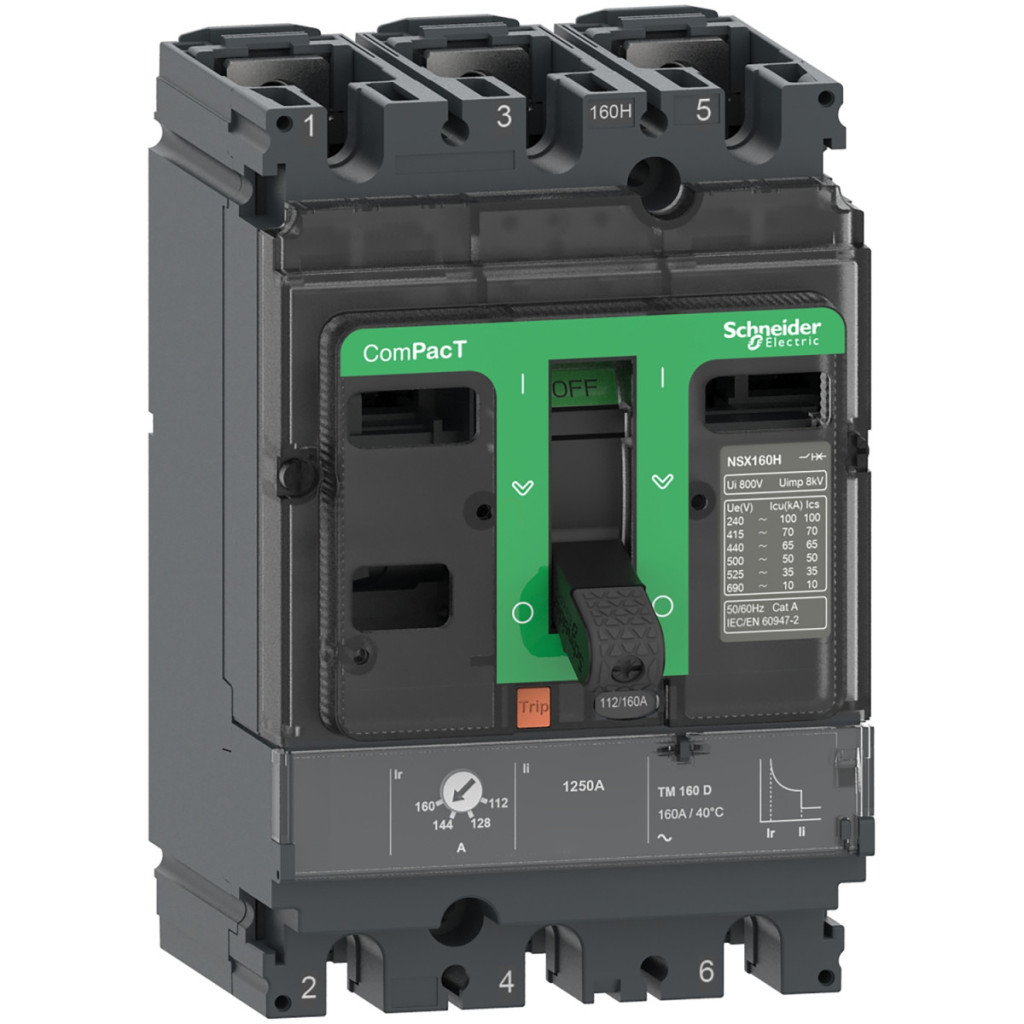

Întrerupătorul miniatural Schneider Electric ComPacT NSX160F este un dispozitiv de protecție a alimentării extrem de fiabil, conceput special pentru protejarea rețelelor de distribuție. Întrerupătorul tripolar C16F3TM125 are un curent nominal de 125 A la o temperatură ambiantă de 40 °C și oferă o protecție excelentă atât împotriva suprasarcinii, cât și a scurtcircuitului. Acest membru al seriei ComPacT NSX are o capacitate de întrerupere de 36 kA la 415 V c.a. (50/60 Hz), ceea ce oferă o protecție remarcabilă chiar și în medii industriale. Întrerupătorul are o tensiune nominală de funcționare de 690 V c.a. și este, de asemenea, adecvat pentru izolare în conformitate cu EN/IEC 60947-2. Valoarea capacității de întrerupere depinde de tensiune: 85 kA la 220/240 V c.a., 36 kA la 380/415 V c.a., 35 kA la 440 V c.a., 30 kA la 500 V c.a. 22 kA la 525 V c.a. și 8 kA la 660/690 V c.a. Dispozitivul este, de asemenea, certificat în conformitate cu standardul UL, cu o capacitate de întrerupere de 85 kA la 240 V c.a., 35 kA la 480 V c.a. și 10 kA la 600 V c.a. C16F3TM125 este echipat cu o unitate de eliberare de tip TM-D, care oferă protecție termomagnetică. Protecția la suprasarcină (L) este reglabilă, cu un interval de reglare Ir de 0,7 până la 1 ori curentul nominal. Întârzierea (tr) este fixă, 120-400 s pentru 1,5 × In și 15 s pentru 6 × Ir. Protecția la scurtcircuit (I) este instantanee, cu o valoare fixă de 1250 A. Întrerupătorul nu are protecție la defect la împământare. Produsul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262, oferind o protecție excelentă împotriva prafului și contactului, asigurând în același timp o rezistență mecanică adecvată. Dimensiunile fizice ale ComPacT NSX160F sunt: 105 mm lățime, 161 mm înălțime și 86 mm adâncime, cu o greutate de 2,2 kg. Întrerupătorul are conexiuni pe panoul frontal atât în partea superioară, cât și în partea inferioară și este montat pe panoul din spate. Poate fi instalat orizontal, vertical sau pe spate. Distanța de conectare este de 35 mm. Dispozitivul are o durată de viață mecanică și electrică remarcabilă: 40.000 de cicluri din punct de vedere mecanic și, din punct de vedere electric, în funcție de sarcină – 40.000 de cicluri la 440 V In/2 sarcină, 20.000 de cicluri la sarcină In, în timp ce la 690 V sarcină In/2 este de 15.000 de cicluri, iar la sarcină In este de 7.500 de cicluri. Pierderea de putere pe pol a întrerupătorului de circuit este de 10,78 W. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -50 °C și +85 °C, cu o umiditate relativă de 0-95%.
Date tehnice ComPacT NSX160F
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX160F
Tipul produsului sau al componentei: Întrerupător miniatural
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 125 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
85 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2
30 kA Icu la 500 V CA 50/60 Hz conform IEC 60947-2
22 kA Icu la 525 V CA 50/60 Hz conform IEC 60947-2
8 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz conform UL 60947-4-1
35 kA Icu la 480 V c.a. 50/60 Hz conform UL 60947-4-1
10 kA Icu la 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: F 36 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare:Termomagnetică
Funcții de protecție ale unității de declanșare: LI
Valoare nominală a unității de declanșare: 125 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tipul setării întârzierii protecției cu întârziere lungă tr: Fixă
Intervalul de setare a întârzierii lungi [tr]: 120...400 s pentru 1,5 x In, 15 s pentru 6 x Ir
Tip de reglare a declanșării instantanee Ii: Fixă
Interval de reglare a protecției instantanee [Ii]: 1250 A
Protecție la defect la împământare: Niciuna
Caracteristici fizice
Tip de control: Acționare cu pârghie
Metoda de montare a întrerupătorului miniatural: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, poate fi așezat pe spate
Conexiune superioară: Panou frontal
Conexiune inferioară: Panou frontal
Distanță de conectare: 35 mm
Număr de prize: 5 prize
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,2 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Clasă de protecție IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000...5000 m cu reducerea performanței
