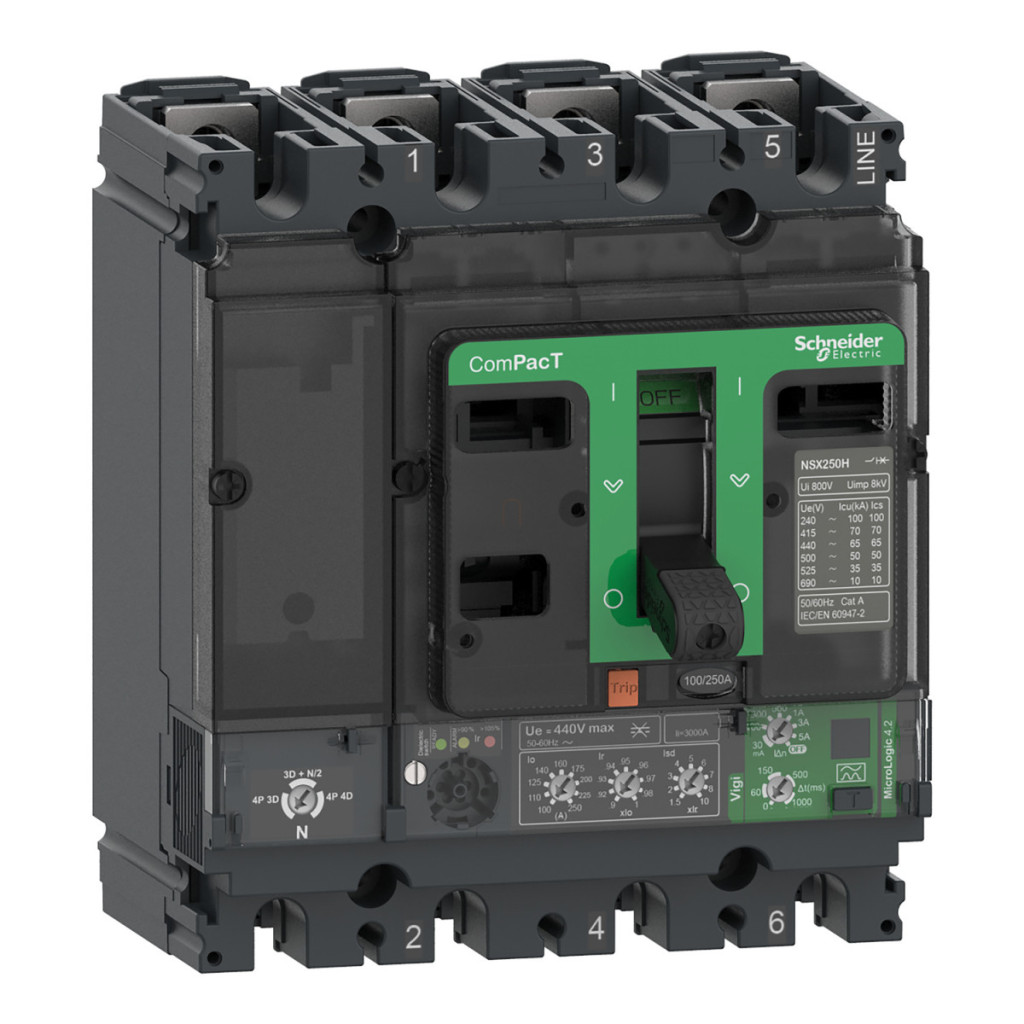

Întrerupătorul de curent diferențial Schneider Electric ComPacT NSX160F este un dispozitiv de protecție extrem de fiabil, ideal pentru aplicații de distribuție. Modelul C16F44V160 cu 4 poli are un curent nominal de 160 A la 40 °C și funcționează la o tensiune nominală de 440 V c.a. 50/60 Hz. Întrerupătorul oferă o flexibilitate excelentă în diverse situații de instalare, deoarece poate fi montat orizontal sau vertical, precum și pe o placă de bază. Întrerupătorul ComPacT NSX160F are o capacitate de întrerupere remarcabilă în clasa sa, cu valori variabile la diferite niveluri de tensiune: 36 kA la 380/415 V c.a., 85 kA la 220/240 V c.a., 35 kA la 440 V c.a., 30 kA la 500 V c.a., 22 kA la 525 V c.a. și 8 kA la 660/690 V c.a. conform standardului IEC 60947-2. Conform standardului UL 60947-4-1, 85 kA la 240 V c.a., 35 kA la 480 V c.a. și 10 kA la 600 V c.a. Acest întrerupător C16F44V160 oferă protecție fără compromisuri pentru instalatori și utilizatori în sisteme electrice, chiar și în aplicații industriale de mare putere. Produsul este echipat cu o unitate de declanșare electronică MicroLogic 4.2, care oferă funcții de protecție LSoIR. Aceasta include protecție la suprasarcină (L), protecție la scurtcircuit întârziat (So), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (R). Setările de protecție ale întrerupătorului de circuit pot fi reglate într-un interval larg: există 9 niveluri de setare pentru protecția cu întârziere lungă (Ir) în intervalul 63-160 A; pentru protecția cu întârziere scurtă (Isd), se poate seta un interval de 1,5-10 x Ir; Protecția la scurtcircuit instantaneu (Ii) este setată la 2400 A. Setarea sensibilității (IΔn) a protecției integrate la defect la împământare poate fi, de asemenea, ajustată: între 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A și 5 A. Timpul de întârziere a protecției (Δt) poate fi, de asemenea, setat: 0 ms, 60 ms, 150 ms, 500 ms și 1 s. Durabilitatea mecanică a disjunctorului C16F44V160 este de 40.000 de cicluri, în timp ce durabilitatea electrică variază în funcție de tensiunea și curentul de funcționare: 40.000 de cicluri la 440 V și In/2, 20.000 de cicluri la 440 V și In, 15.000 de cicluri la 690 V și In/2 și 7.500 de cicluri la 690 V și In. Întrerupătorul are o lățime de 140 mm, o înălțime de 161 mm și o adâncime de 86 mm și cântărește 2,6 kg. Produsul are protecție împotriva șocurilor electrice de clasa II pe partea frontală, protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul de temperatură de funcționare este de -25...70 °C, intervalul de temperatură de depozitare -50...85 °C și intervalul de umiditate relativă 0...95%. Poate fi utilizat fără corecție de altitudine până la 0...2000 metri și cu performanță redusă între 2000...5000 metri.
Schneider Electric ComPacT NSX (2021) - C16F44V160 - Întrerupător NSX160F, 36 kA 415 VAC, unitate de declanșare MicroLogic 4.2 Vigi 160 A, 4P4d date tehnice
Caracteristici principale
Denumirea produsului: ComPacT NSX
Familia de produse: ComPacT
Denumire scurtă a dispozitivului: NSX160F
Tipul produsului sau al componentei: Întrerupător de circuit cu scurgere la pământ
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal [In]: 160 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 85 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
22 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
8 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz conform UL 60947-4-1
35 kA Icu la 480 V c.a. 50/60 Hz conform UL 60947-4-1
10 kA Icu la 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de întrerupere: F 36 kA 415 V c.a.
Capacitate nominală de rupere [Ics]: 85 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
35 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
30 kA la 500 V CA 50/60 Hz conform IEC 60947-2
22 kA la 525 V CA 50/60 Hz conform IEC 60947-2
8 kA la 660/690 V CA 50/60 Hz conform IEC 60947-2
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 4.2
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă
I: protecție instantanee la scurtcircuit
R: protecție la defect la pământ
Curent nominal al unității de declanșare: 160 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): 9 niveluri de reglare
Interval de reglare a protecției cu întârziere lungă [Ir]: 63...160 A
Tipul reglajului întârziere protecție întârziere lungă tr: Fix
Domeniu de reglaj întârziere lungă [tr]:
400 s pentru 1,5 × Ir
16 s pentru 6 × Ir
11 s pentru 7,2 × Ir
Setare protecție conductor zero:
0,5 × Ir (3D + N/2)
1 × Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil
Interval de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 × Ir
Tipul de setare a protecției cu întârziere scurtă tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de setare a protecției instantanee [Ii]: 2400 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tipul de setare a sensibilității protecției împotriva defectelor la împământare IΔn: Reglabil
Intervalul de setare a sensibilității protecției împotriva defectelor la împământare [IΔn]:
30 mA
100 mA
300 mA
500 mA
1 A
3 A
5 A
Mod de funcționare: OPRIT, utilizând comutatorul rotativ IΔn
Setarea întârzierii protecției împotriva defectelor la împământare tip Δt: Reglabilă
Intervalul de setare a întârzierii curentului rezidual la defect la împământare [Δt]:
0 ms
60 ms
150 ms
500 ms
1 s
Date tehnice
Mod de control: Manetă comutator
Mod de montare a întrerupătorului: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 35 mm
Durabilitate mecanică: 40.000 de cicluri
Durabilitate electrică:
40.000 de cicluri la 440 V In/2
20.000 de cicluri la 440 V In
15.000 de cicluri la 690 V In/2
7.500 de cicluri la 690 V In
Disipare de putere pe pol:
12,3 W N
12,3 W L1 și L3
10 W L2
Suport de montare: Placă posterioară
Poziție de montare:
Orizontală și verticală
Plat pe spate
Număr de sloturi: 5 sloturi
Indicație locală:
LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,6 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare:
0...2000 m fără reducerea performanței
2000 m...5000 m cu reducerea performanței
